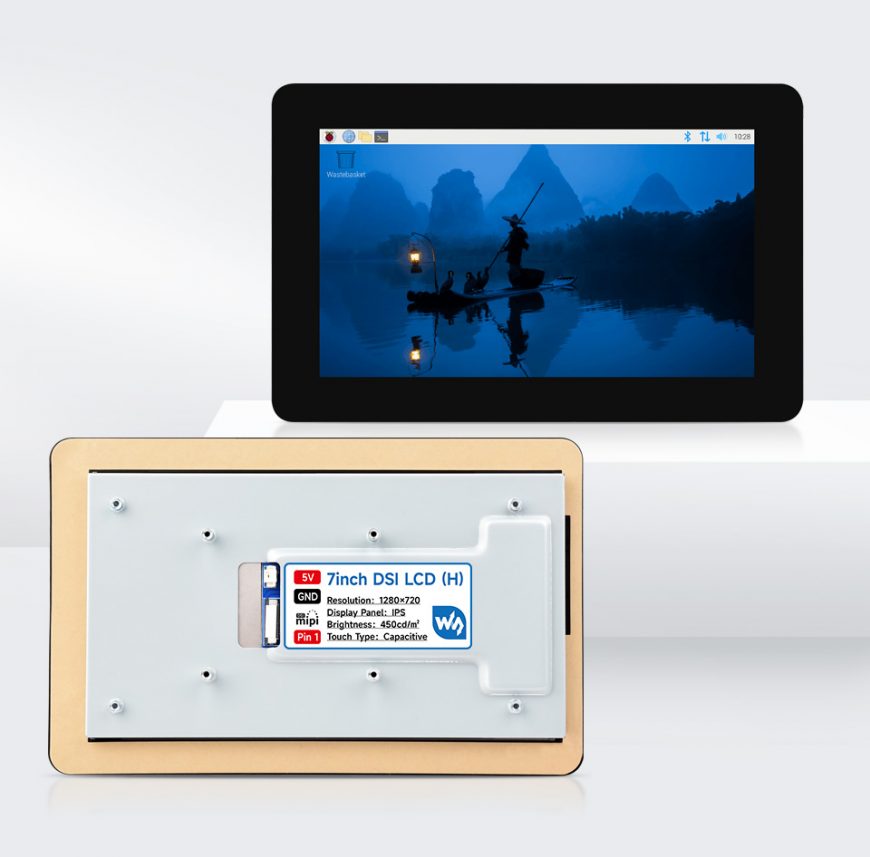

Màn hình cảm ứng điện dung DSI 7 inch (H) kèm vỏ, 1280 × 720 Pixel, tấm nền IPS

Màn hình cảm ứng điện dung DSI 7 inch, 1280×720 pixel, tấm nền IPS, kính cường lực liên kết quang học, cảm ứng 10 điểm, màn hình chống vân tay, kèm vỏ

Màn hình cảm ứng điện dung DSI 7″

[ux_image id=”24206″ image_size=”original” lightbox=”true” image_hover=”zoom”]

[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9108″]

Kích thước

7″

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9109″]

Độ phân giải

1280×720

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24166″]

Giao diện hiển thị

DSI

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9111″]

Tấm nền

IPS

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9112″]

Góc nhìn

170°

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9113″]

Cảm ứng

Điện dung

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24207″]

Điểm chạm

10 điểm

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24167″]

Kính cường lực

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24168″]

Công nghệ

Tấm nền cảm ứng

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24208″]

Tấm nền AF

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24169″]

Giao diện cảm ứng

I2C

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image id=”24210″]

[ux_text font_size=”0.85″]

Độ sáng 450cd/㎡

[/ux_text]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image id=”24211″]

Mặt sau kim loại

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image id=”24212″]

[ux_text line_height=”0.75″]

Vỏ bọc

ABS

[/ux_text]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[/col]

[/row]

HỖ TRỢ THIẾT BỊ VÀ HỆ THỐNG

[row]

[col span=”6″ span__sm=”12″]

[ux_image id=”24170″ image_size=”original” image_hover=”zoom-long” animate=”blurIn”]

[/col]
[col span=”6″ span__sm=”12″]

*(Vỏ màn hình chỉ hỗ trợ gắn mạch Raspberry Pi 5)

[/col]

[/row]

Ví dụ về kết nối của màn hình cảm ứng 7”

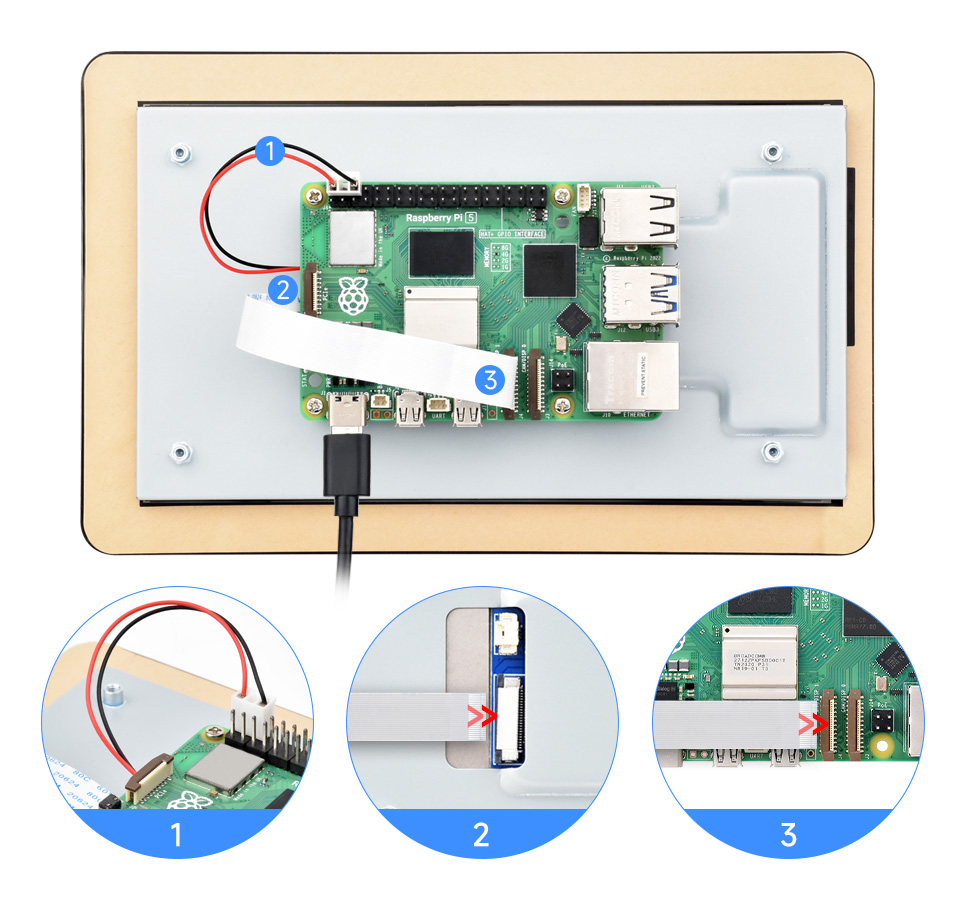

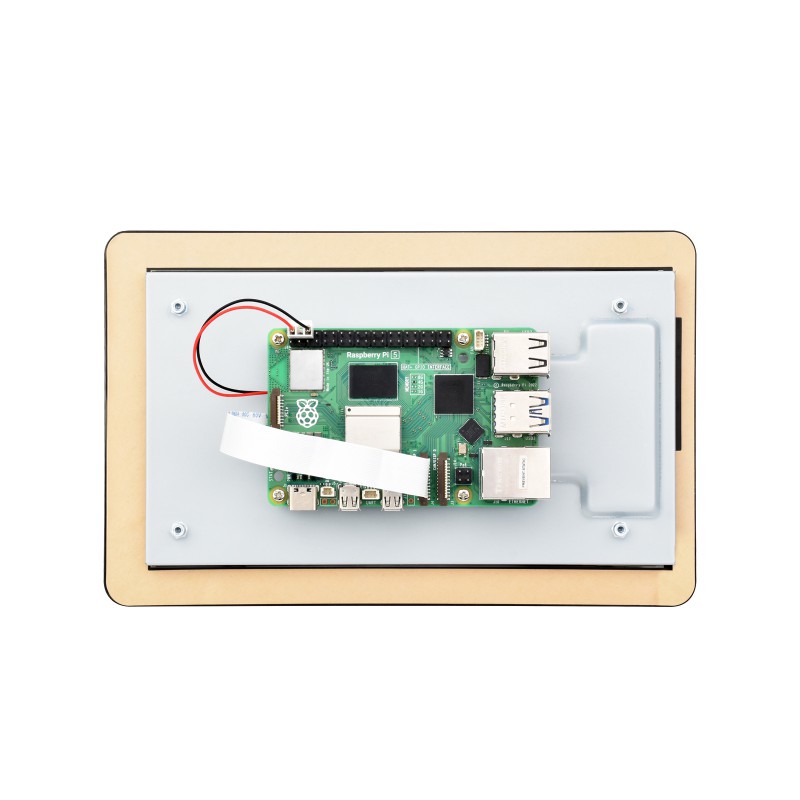

Kết nối với Raspberry Pi 5

[ux_image id=”24213″ image_size=”original” image_hover=”zoom”]

Vui lòng kết nối cáp FPC như minh họa ở trên và cấp nguồn cho LCD thông qua chân GPIO 5V

Có vỏ bảo vệ (chỉ phù hợp với Raspberry Pi 5)

[ux_image id=”24253″ image_size=”original” image_hover=”zoom”]

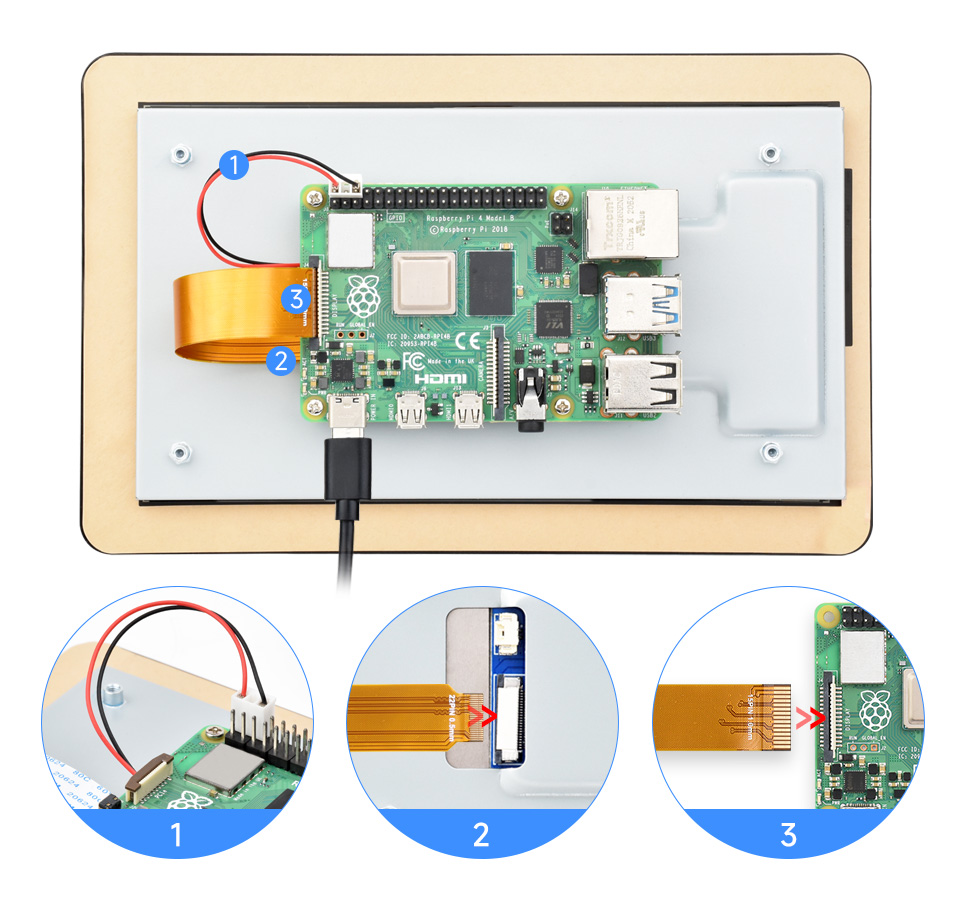

Kết nối với Raspberry Pi 4B

[ux_image id=”24214″ image_size=”original” image_hover=”zoom”]

Vui lòng kết nối cáp DSI như minh họa ở trên và cấp nguồn cho LCD thông qua chân GPIO 5V

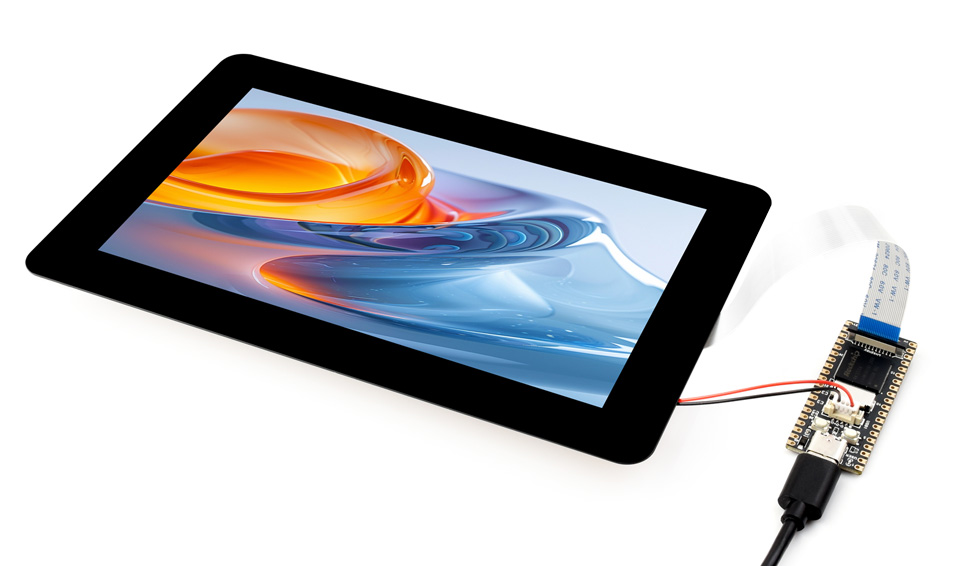

Làm việc với ESP32-P4-NANO

[ux_image id=”24215″ image_size=”original” image_hover=”zoom”]

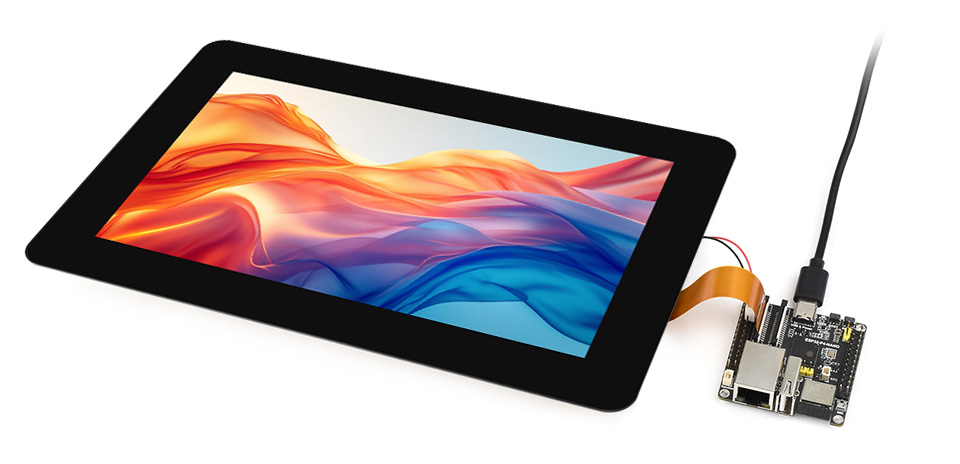

Làm việc với Luckfox Lyra

[ux_image id=”24217″ image_size=”original” image_hover=”zoom”]

[divider align=”center” width=”50%” color=”rgb(235, 226, 226)”]

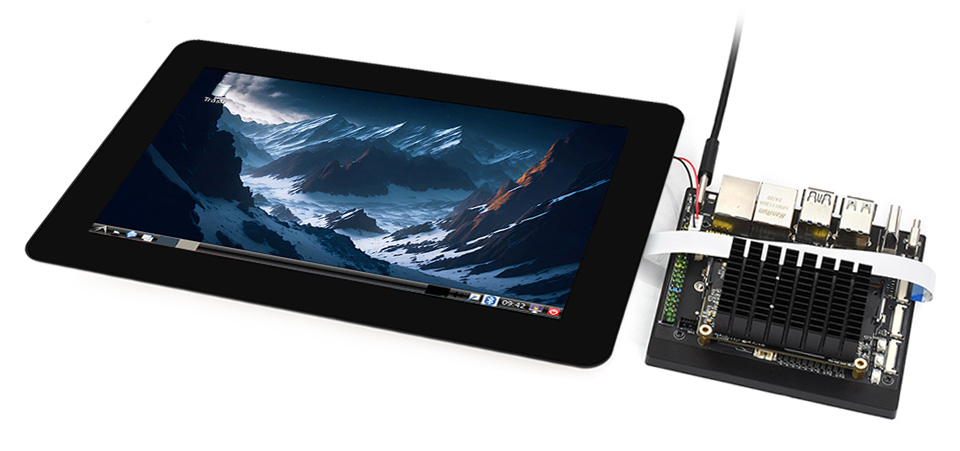

Làm việc với Luckfox Omni3576

[ux_image id=”24218″ image_size=”original” image_hover=”zoom”]

Ảnh chỉ mang tính chất tham khảo, sản phẩm không bao gồm máy chủ và bo mạch

[gap]

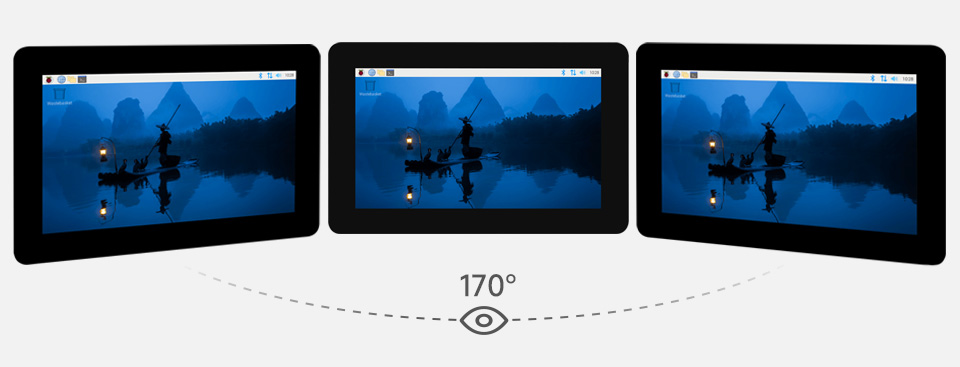

Tấm nền hiển thị IPS

Hiệu suất hiển thị tuyệt vời với góc nhìn rộng 170°

[ux_image id=”24219″ image_size=”original” image_hover=”zoom”]

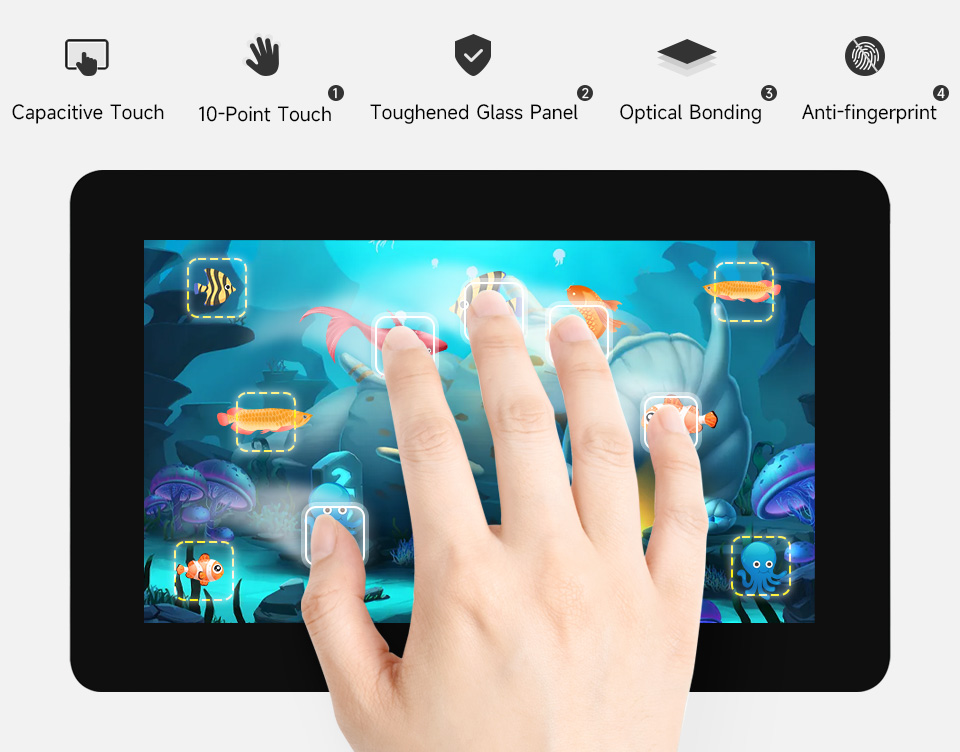

Cảm ứng điện dung 10 điểm

[ux_image id=”24220″ image_size=”original” image_hover=”zoom”]

[divider align=”center” width=”50%” color=”rgb(235, 226, 226)”]

1. Lên đến 10 điểm chạm, tùy thuộc vào hệ điều hành
2. Tấm kính cường lực có độ cứng lên đến 6H
3. Liên kết quang học, cung cấp hình ảnh rõ nét, chống bụi
4. Sử dụng lớp phủ chống bám vân tay, dễ dàng vệ sinh

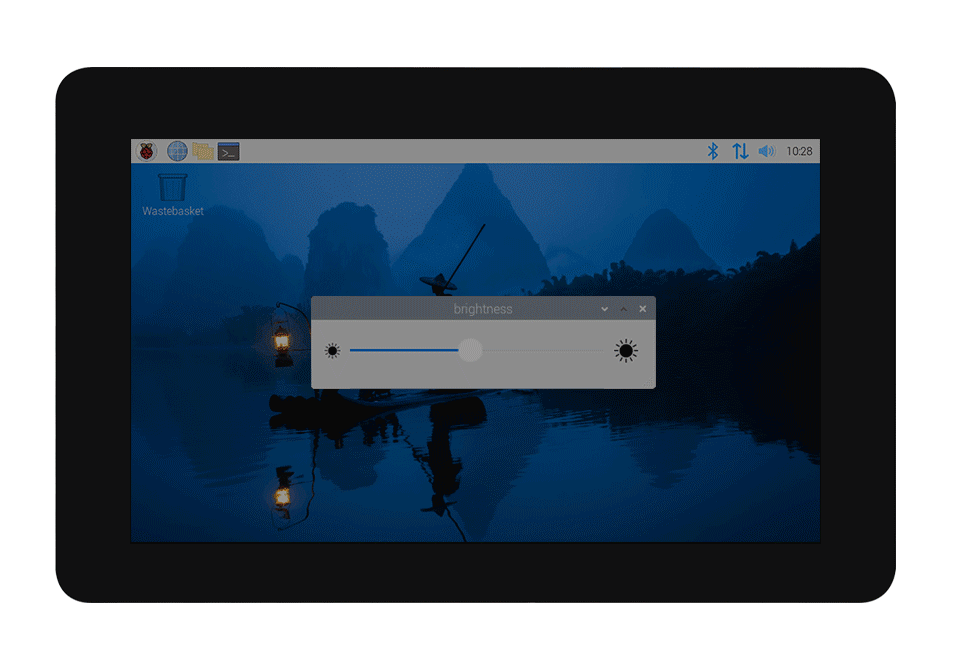

Độ sáng có thể điều chỉnh thông qua phần mềm

[ux_image id=”24221″ image_size=”original”]

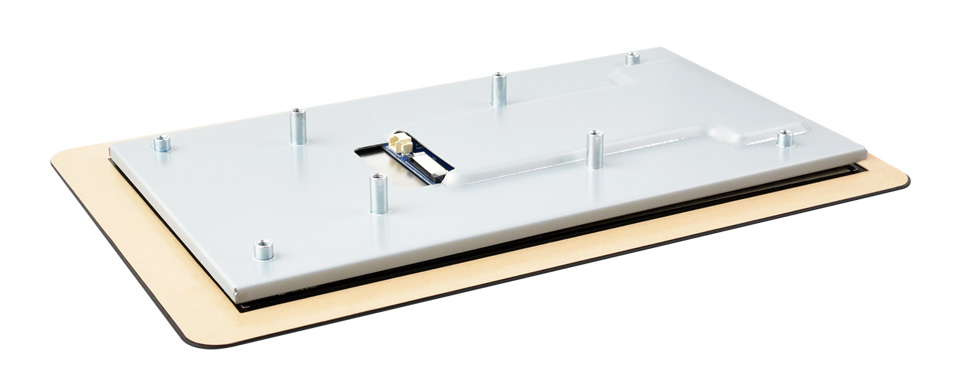

Mỏng hơn và tiết kiệm không gian hơn

Tích hợp mạch điều khiển vào cáp FPC, tổng độ dày của màn hình LCD chỉ 9,3mm

[ux_image id=”24222″ image_size=”original” image_hover=”zoom”]

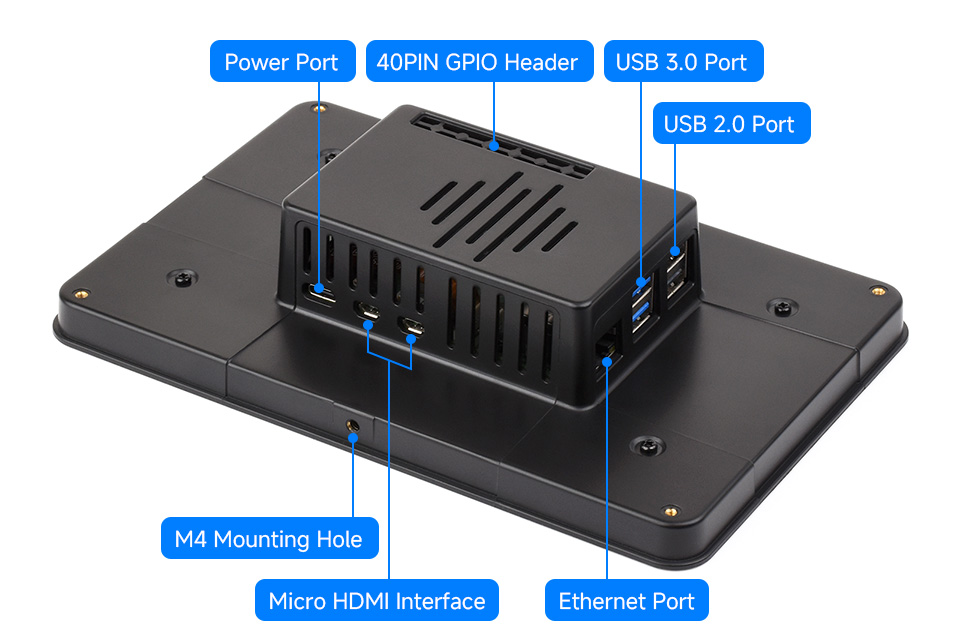

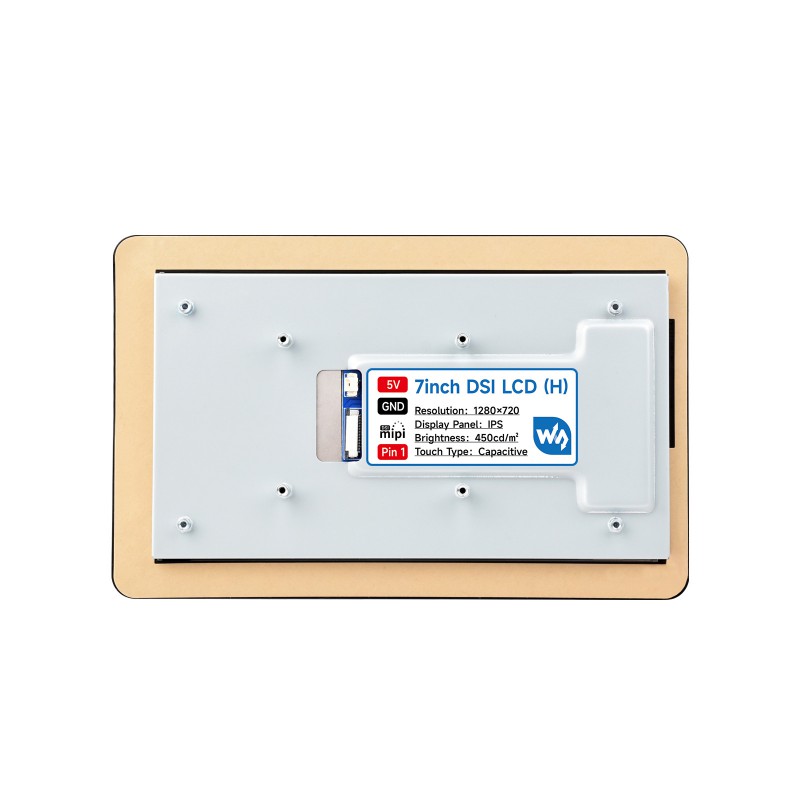

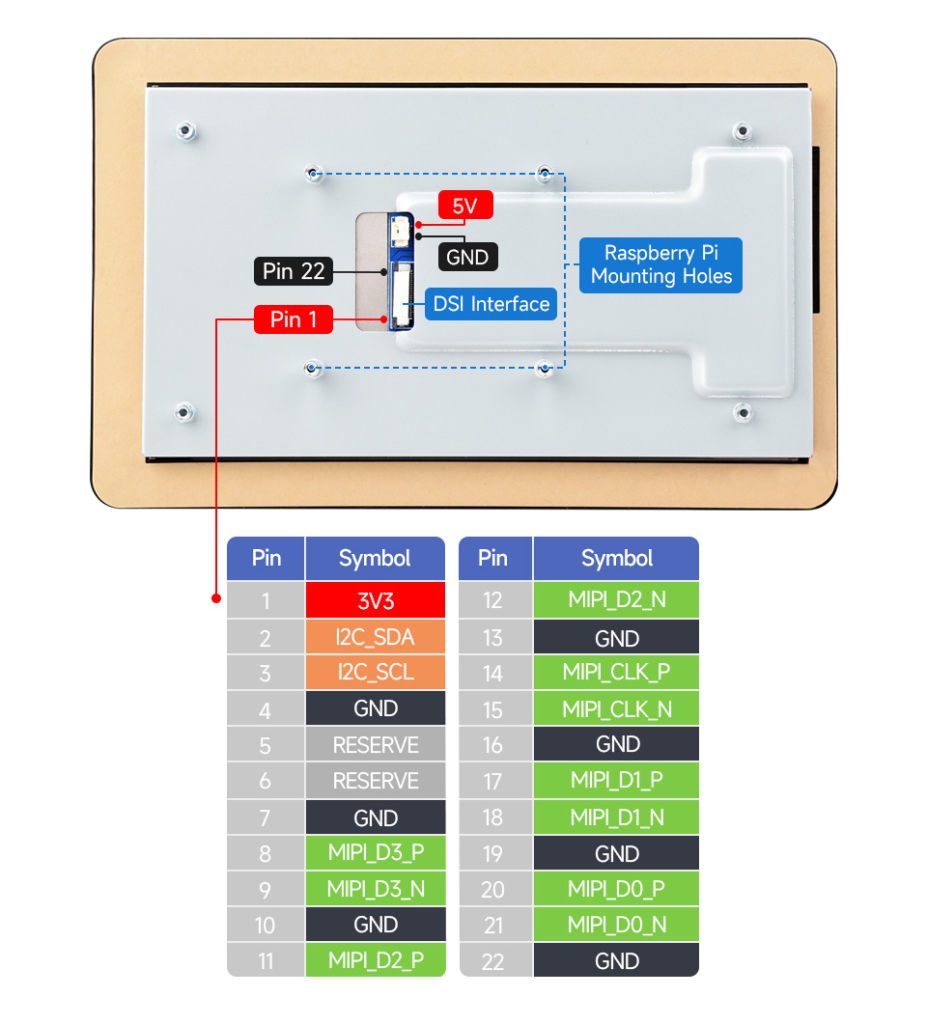

Giới thiệu giao diện

[ux_image id=”24223″ image_size=”original” image_hover=”zoom”]

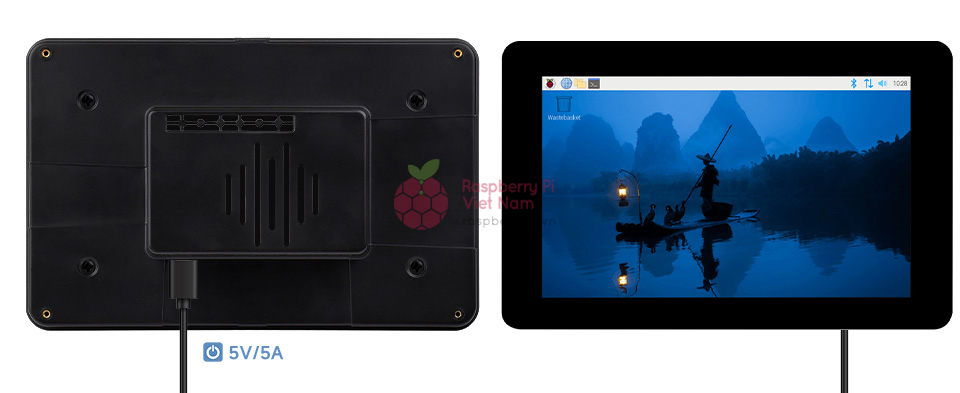

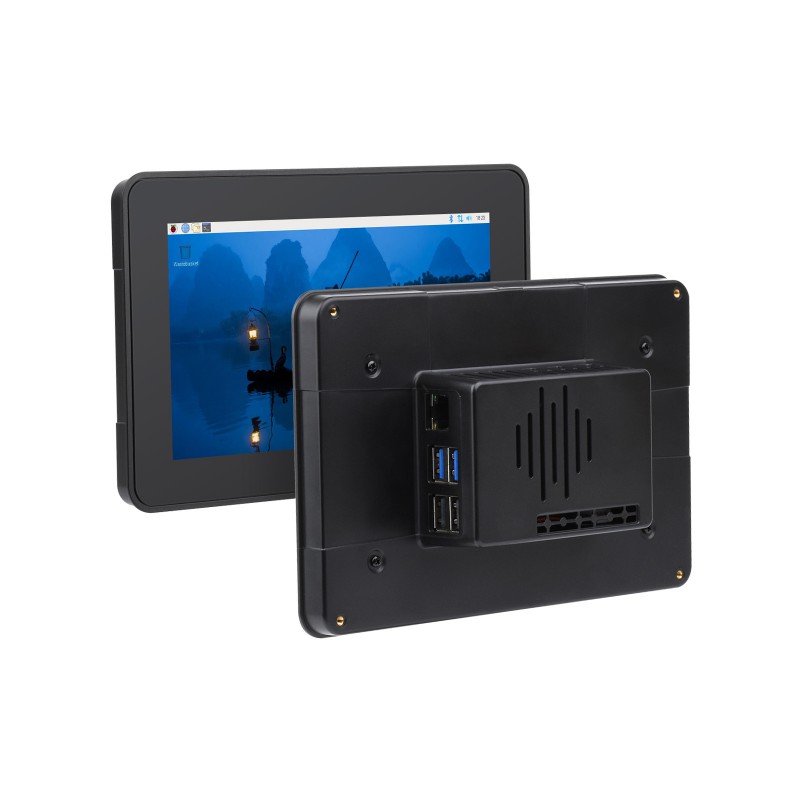

Có vỏ bảo vệ

[ux_image id=”24224″ image_size=”original” image_hover=”zoom”]

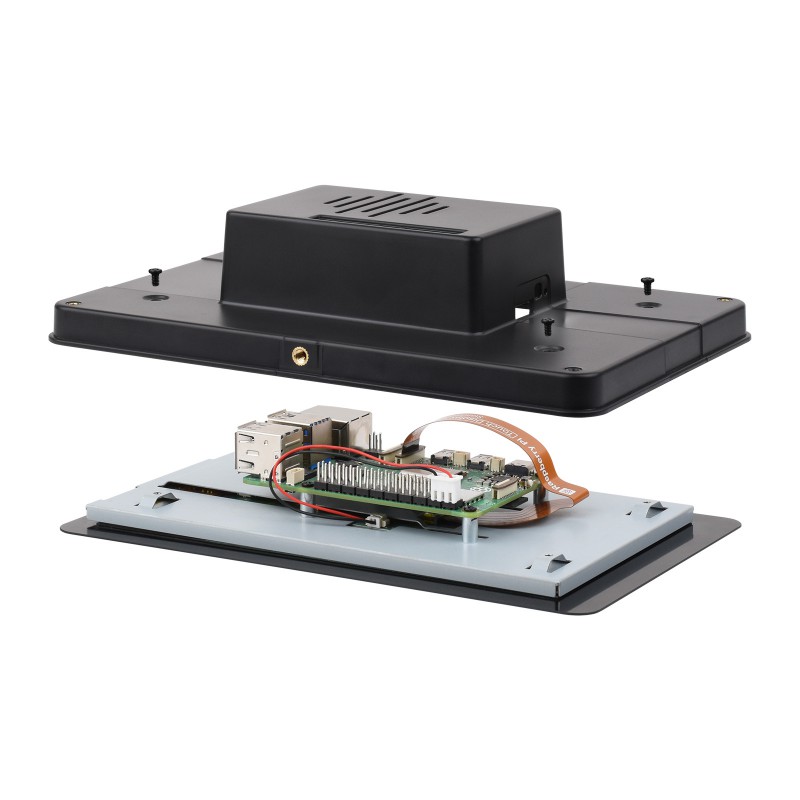

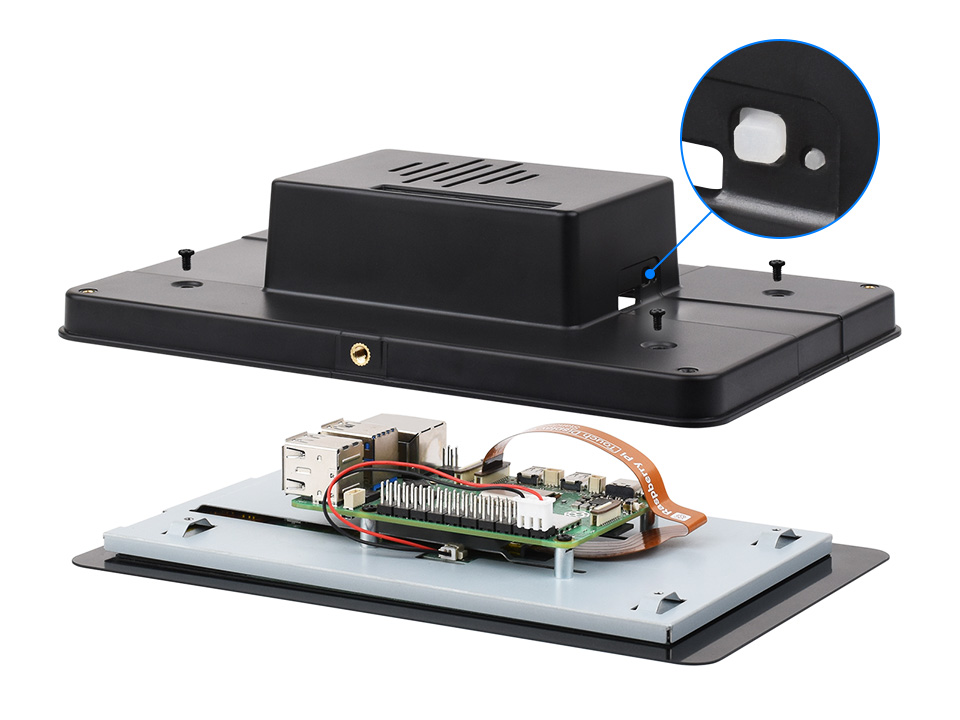

Cách cài đặt

Đầu tiên, cố định nút silicon bên trong vỏ máy như hình bên dưới, sau đó sử dụng vít kim loại màu đen PM2.5 * 4mm để cố định vỏ máy và màn hình

[ux_image id=”24225″ image_size=”original” image_hover=”zoom”]

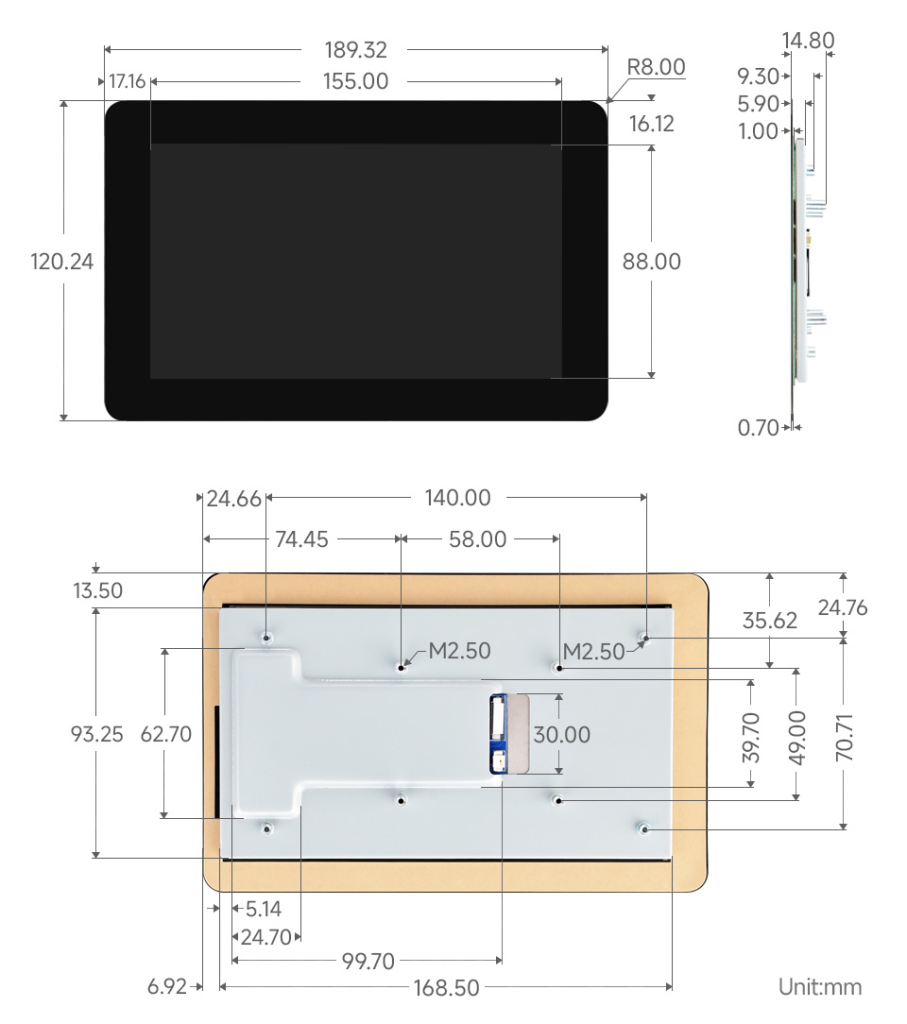

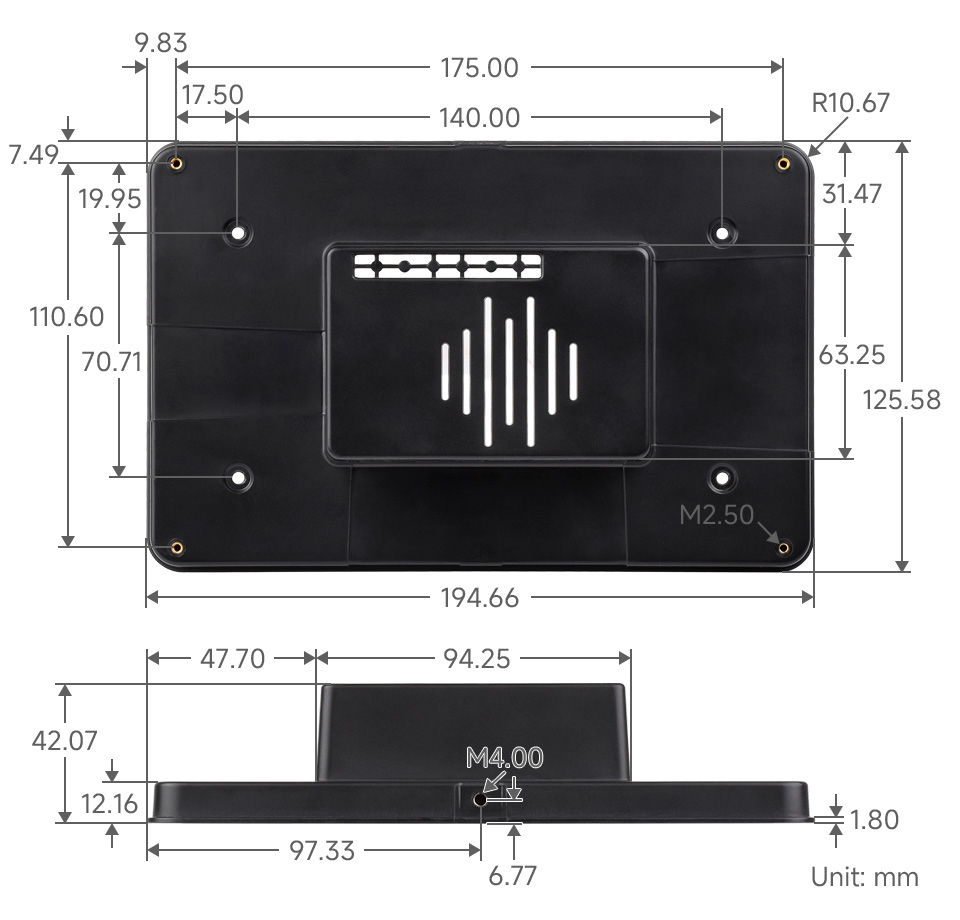

Kích thước phác thảo

Phiên bản tiêu chuẩn

[ux_image id=”24226″ image_size=”original” image_hover=”zoom”]

Vỏ bảo vệ

[ux_image id=”24227″ image_size=”original” image_hover=”zoom”]

[ux_text visibility=”hidden”]

[/ux_text]

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/7inch_DSI_LCD_(H)
