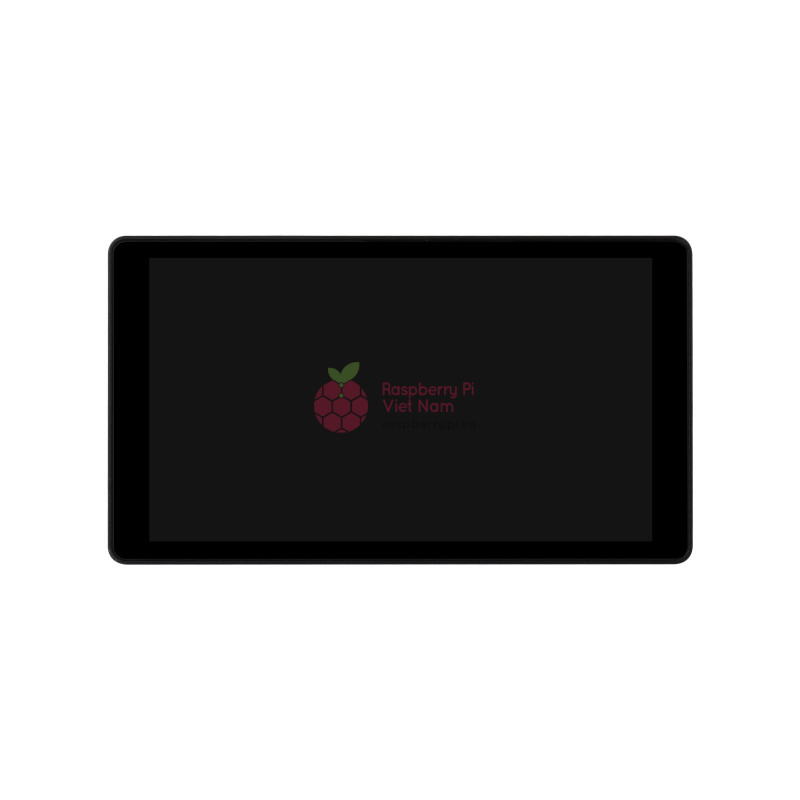

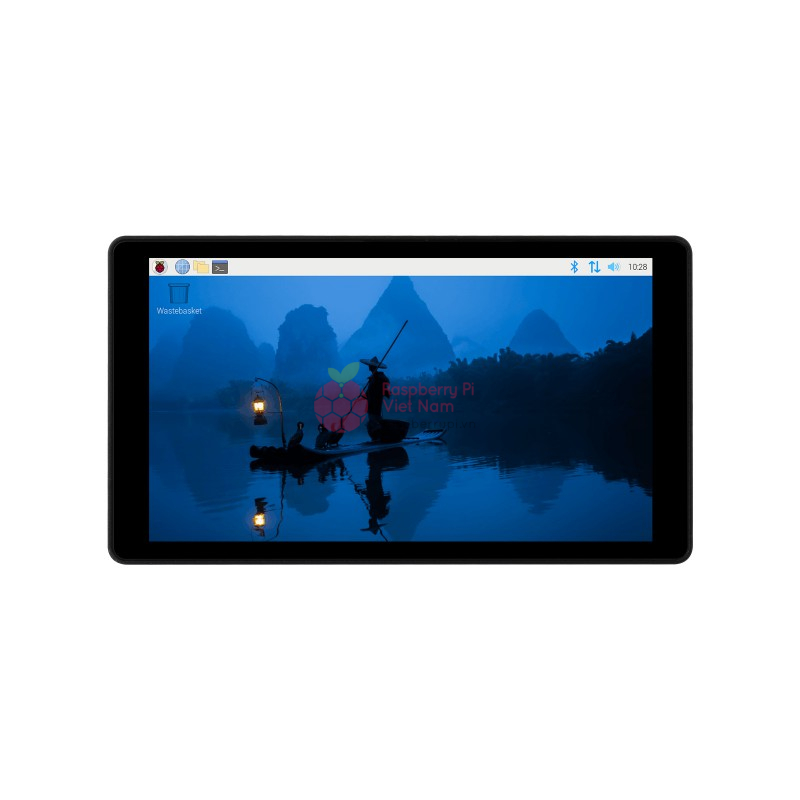

Màn hình cảm ứng điện dung DSI 5 inch, 720 × 1280, IPS, Vỏ hợp kim nhôm

Màn hình cảm ứng điện dung DSI 5 inch của Waveshare có độ phân giải 720 × 1280, IPS, Tấm kính cường lực liên kết quang học, Giao diện DSI, Cảm ứng 5 điểm, Vỏ hợp kim nhôm

Màn hình cảm ứng điện dung DSI 5″

[ux_image id=”24163″ image_size=”original” lightbox=”true” image_hover=”zoom”]

[ux_text line_height=”1″]

*Lưu ý: Màn hình mặc định được định hướng theo chiều dọc, với độ phân giải 720×1280.

Hãy thay đổi cấu hình phần mềm để hiển thị theo chiều ngang.

[/ux_text]
[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9108″]

Kích thước

5″

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9109″]

Độ phân giải

720×1280

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24166″]

Giao diện hiển thị

DSI

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9111″]

Tấm nền

IPS

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9112″]

Góc nhìn

178^o

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9113″]

Cảm ứng

Điện dung

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9330″]

Điểm chạm

5 điểm

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24167″]

Kính cường lực

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24168″]

Công nghệ

Tấm nền cảm ứng

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”24169″]

Giao diện cảm ứng

I2C

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”3″ span__sm=”6″ class=”col-20″]

[ux_image_box img=”9122″]

Vỏ

Hợp kim nhôm

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[/col]
[col span=”3″ span__sm=”6″ class=”col-20″]

[/col]

[/row]

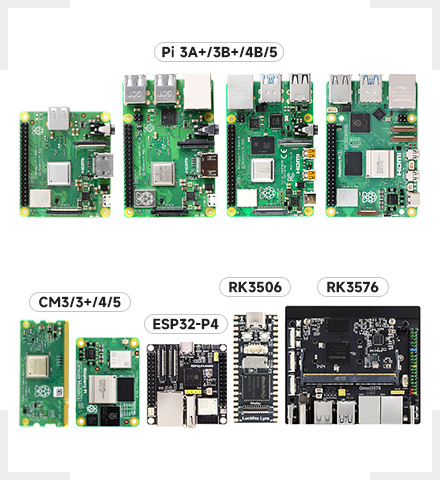

HỖ TRỢ THIẾT BỊ VÀ HỆ THỐNG

[row]

[col span=”6″ span__sm=”12″]

[ux_image id=”24170″ image_size=”original” image_hover=”zoom-long” animate=”blurIn”]

[/col]
[col span=”6″ span__sm=”12″]

[/col]

[/row]

Ví dụ về kết nối của màn hình cảm ứng 5”

Kết nối với Raspberry Pi 5

[ux_image id=”24171″ image_size=”original” image_hover=”zoom”]

Vui lòng kết nối cáp FFC như minh họa ở trên và cấp nguồn cho LCD thông qua chân GPIO 5V

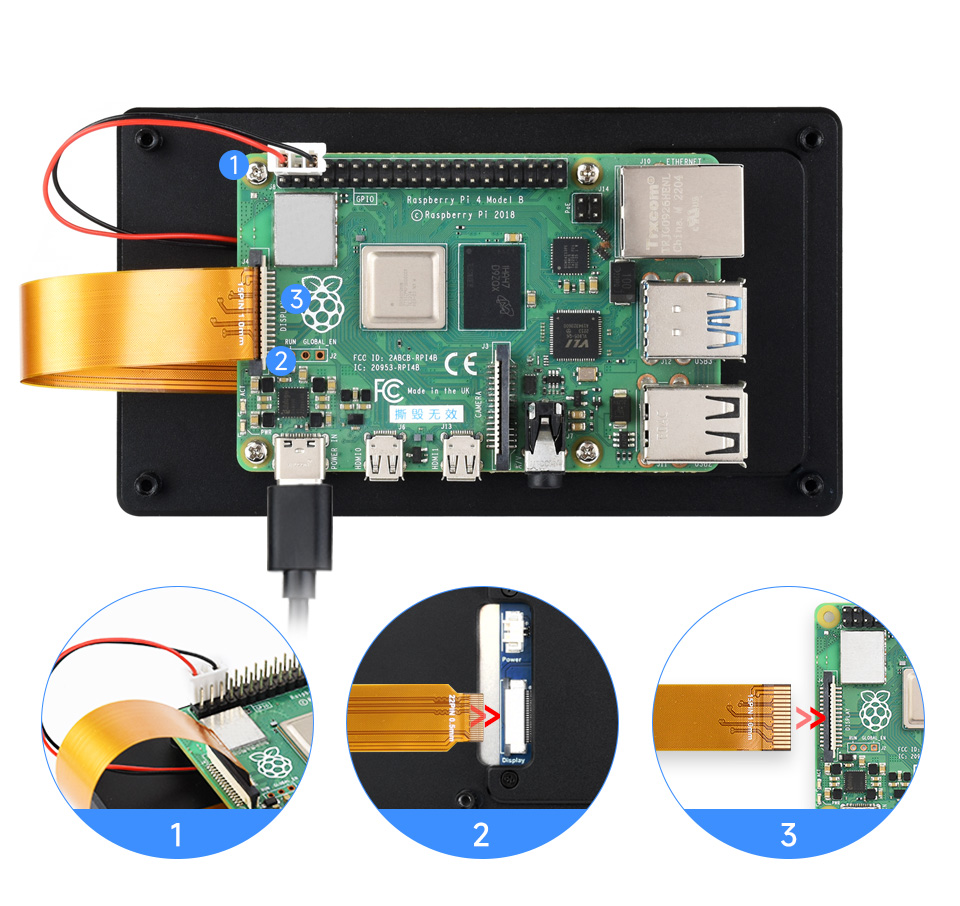

Kết nối với Raspberry Pi 4B

[ux_image id=”24172″ image_size=”original” image_hover=”zoom”]

Vui lòng kết nối cáp FFC như minh họa ở trên và cấp nguồn cho LCD thông qua chân GPIO 5V

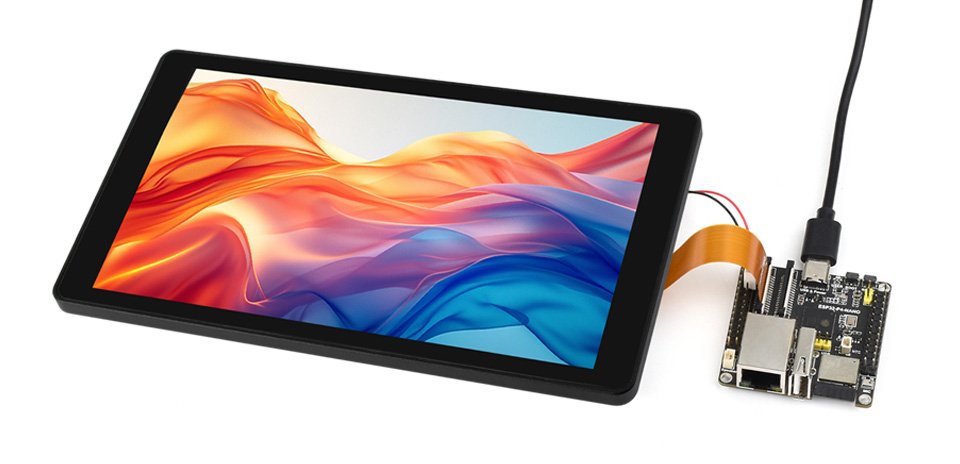

Làm việc với ESP32-P4-NANO

[ux_image id=”24173″ image_size=”original” image_hover=”zoom”]

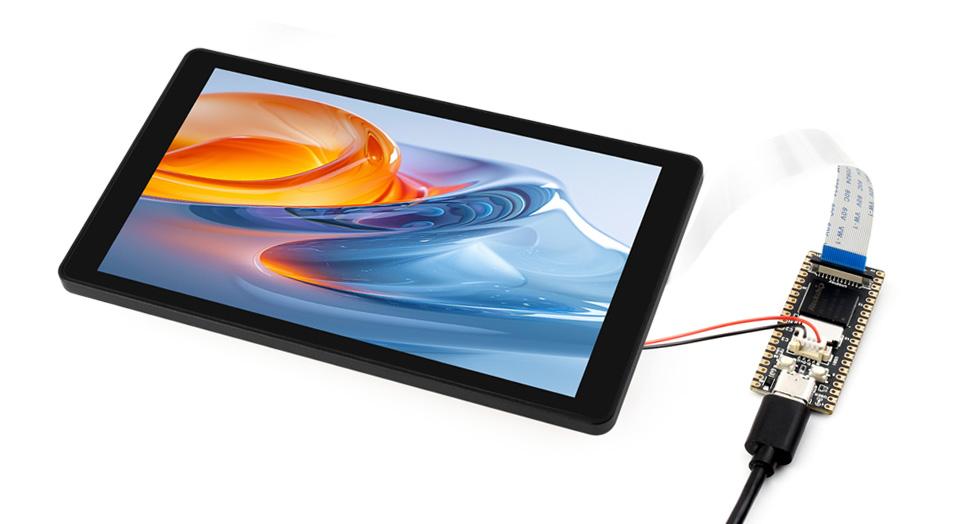

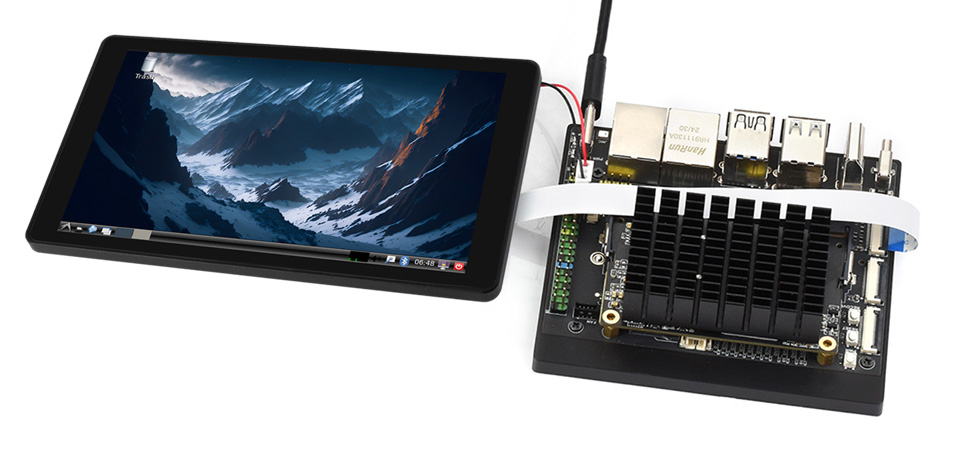

Làm việc với Luckfox Lyra

[ux_image id=”24174″ image_size=”original” image_hover=”zoom”]

[divider align=”center” width=”50%” color=”rgb(235, 226, 226)”]

Làm việc với Luckfox Omni3576

[ux_image id=”24175″ image_size=”original” image_hover=”zoom”]

Ảnh tham khảo, sản phẩm không bao gồm máy chủ và bo mạch

[gap]

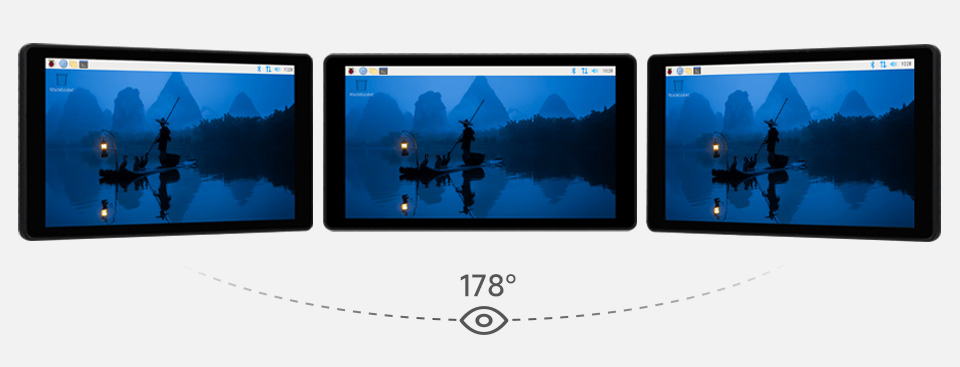

Tấm nền hiển thị IPS

Hiệu suất hiển thị tuyệt vời với góc nhìn rộng 178°

[ux_image id=”24176″ image_size=”original” image_hover=”zoom”]

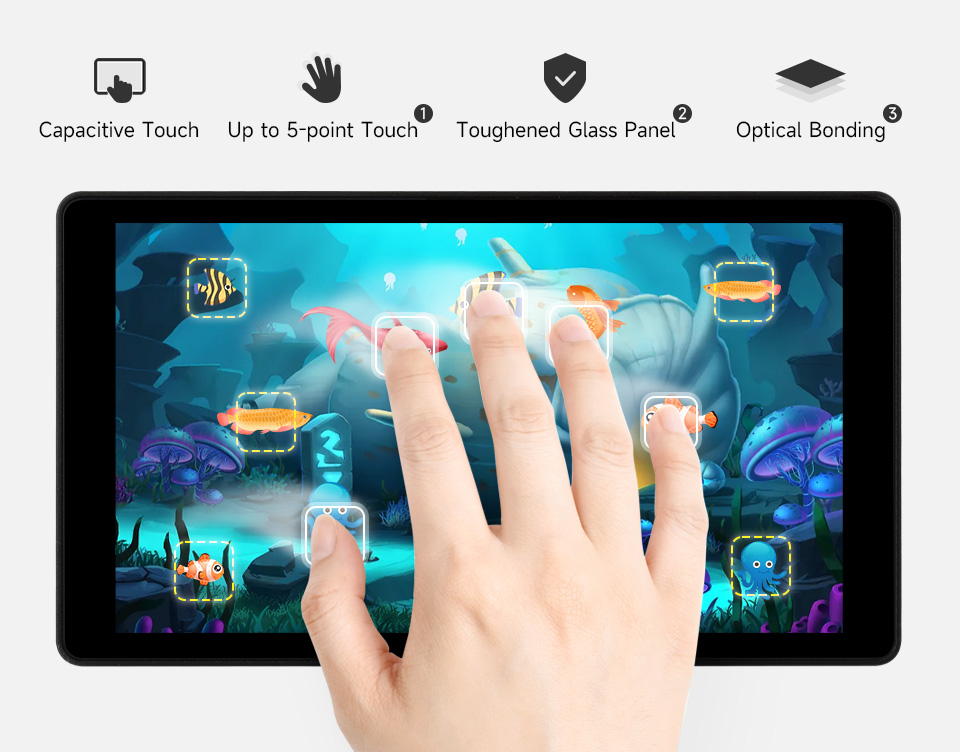

Cảm ứng điện dung 5 điểm

[ux_image id=”24177″ image_size=”original” image_hover=”zoom”]

[divider align=”center” width=”50%” color=”rgb(235, 226, 226)”]

1. Lên đến 5 điểm chạm, tùy thuộc vào hệ điều hành
2. Tấm kính cường lực có độ cứng lên đến 6H
3. Liên kết quang học, cung cấp hình ảnh rõ nét, chống bụi

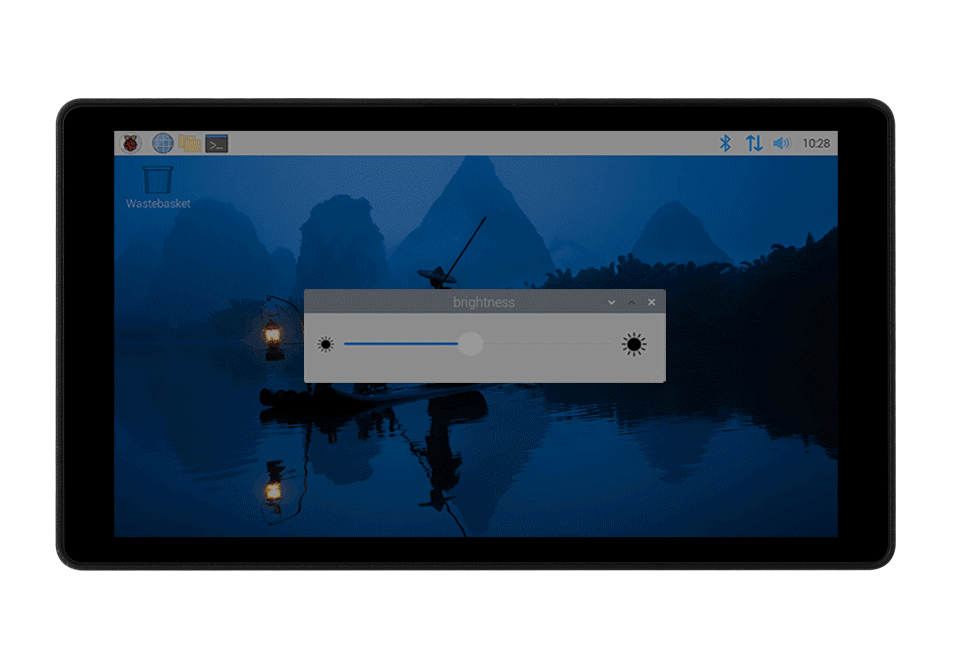

Độ sáng có thể điều chỉnh thông qua phần mềm

[ux_image id=”24178″ image_size=”original”]

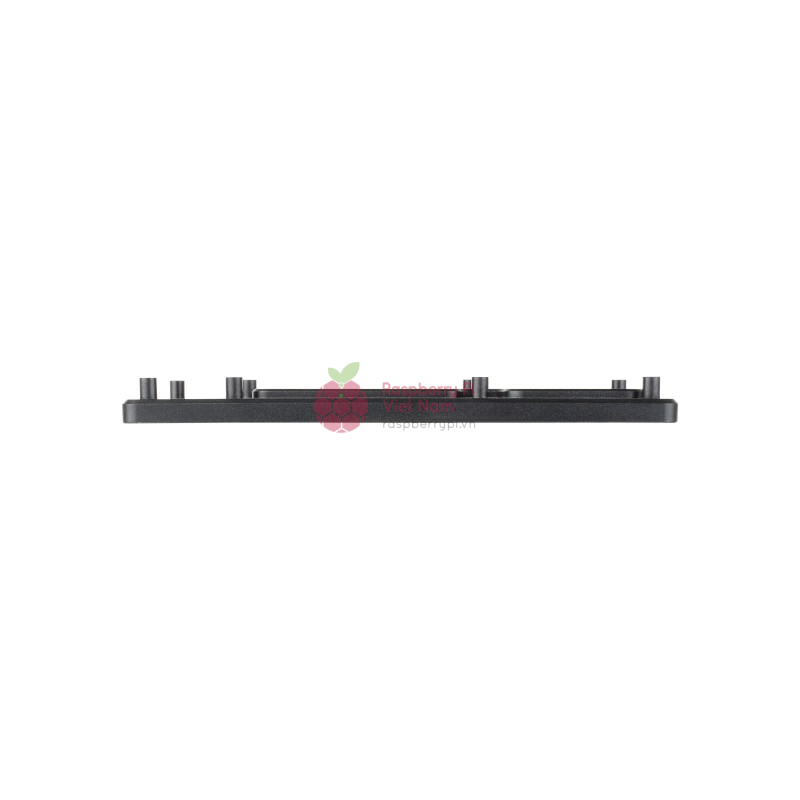

Mỏng hơn và tiết kiệm không gian

Tổng độ dày của màn hình LCD chỉ 7,8mm, nhẹ và đẹp mắt

[ux_image id=”24179″ image_size=”original” image_hover=”zoom”]

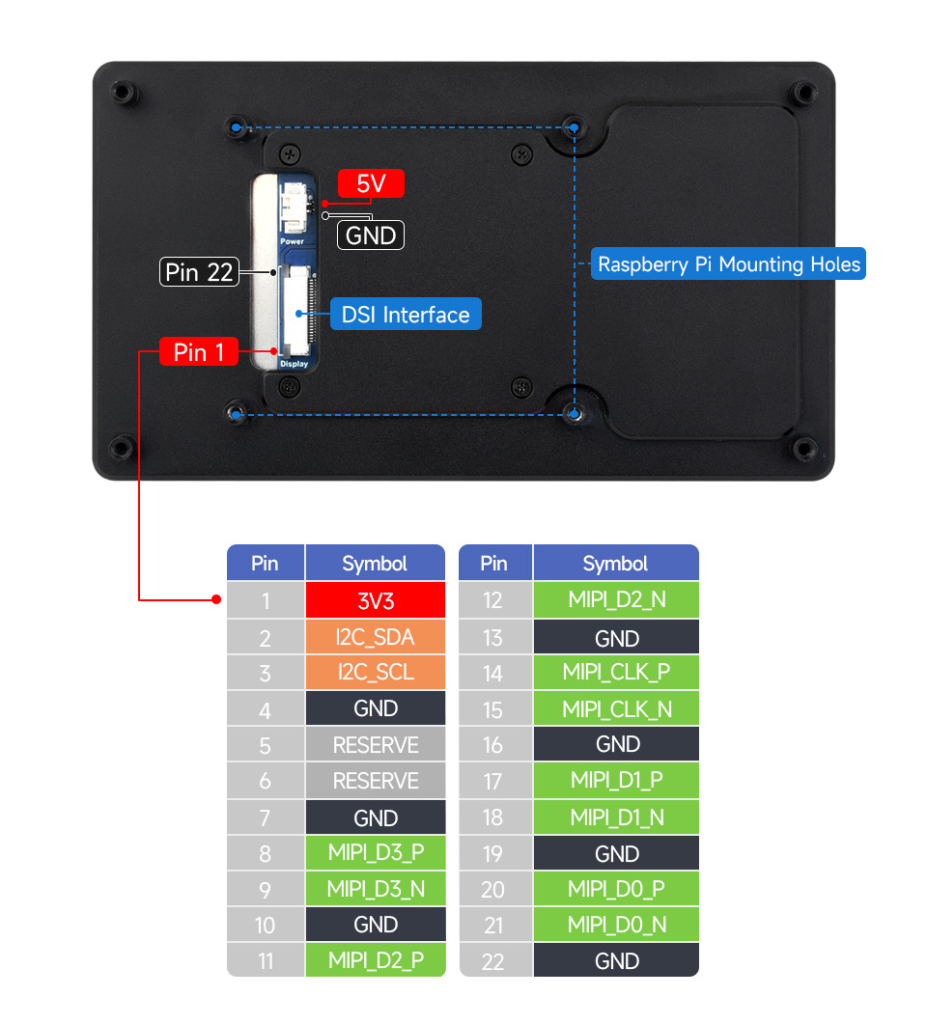

Giới thiệu giao diện

[ux_image id=”24180″ image_size=”original” image_hover=”zoom”]

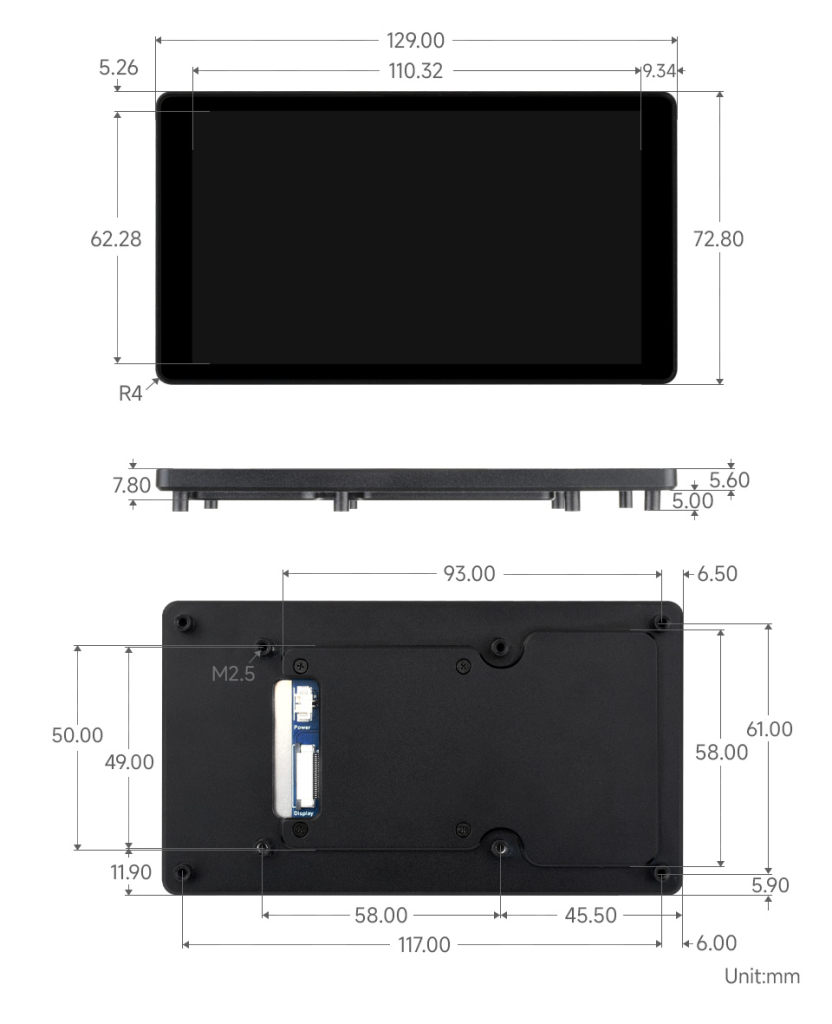

Kích thước

[ux_image id=”24181″ image_size=”original” image_hover=”zoom”]

[ux_text visibility=”hidden”]

[/ux_text]

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/5-DSI-TOUCH-A
