SIM7600G-H 4G HAT (B) cho Raspberry Pi – Hỗ trợ LTE Cat-4 4G / 3G / 2G, định vị GNSS Positioning, băng tần toàn cầu

Giới thiệu Module SIM7600G-H 4G HAT

SIM7600G-H 4G HAT là module 4G/3G/2G và định vị vệ tinh toàn cầu, hỗ trợ LTE CAT4 cho tốc độ tải xuống lên tới 150Mbps, đặc biệt nó tiêu thụ điện rất thấp.

Bạn có thể kết nối module này với máy tính để sử dụng Internet hoặc gắn vào Raspberry Pi để kết nối 4G tốc độ cao, kết nối không dây, gọi điện thoại, gửi tin nhắn hoặc định vị …

Khác với phiên bản SIM7600C-E, phiên bản SIM7600G-H sử dụng dải băng tần trên toàn cầu, nó có thể được sử dụng ở khắp các quốc gia trên thế giới.

[ux_image id=”13100″ image_size=”original”]

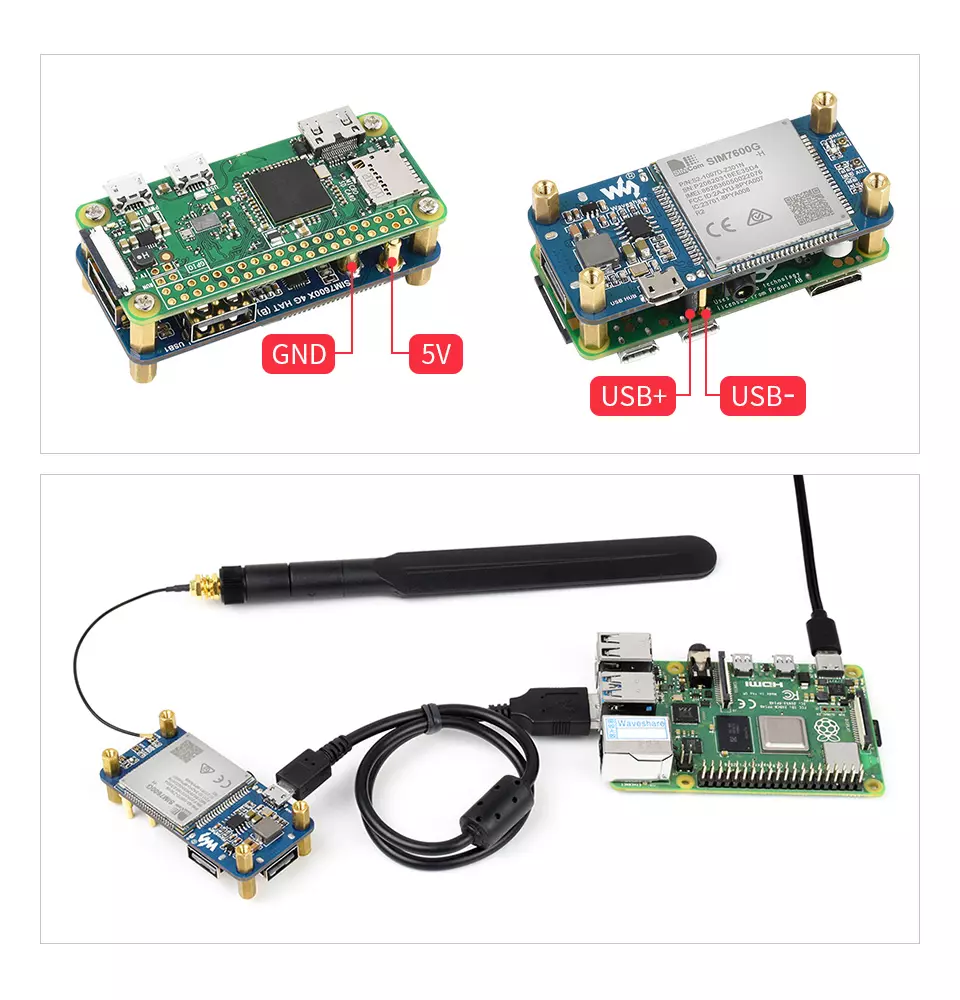

Tương thích với Raspberry Pi và máy tính pc

• Chân cắm Pogo chuyên dụng để kết nối với Raspberry Pi Zero / Zero W mà không cần cáp USB bổ sung
• Chuẩn kết nối MicroUSB phổ biến cho các bo mạch Raspberry Pi hoặc PC khác

[ux_image id=”13102″ image_size=”original”]

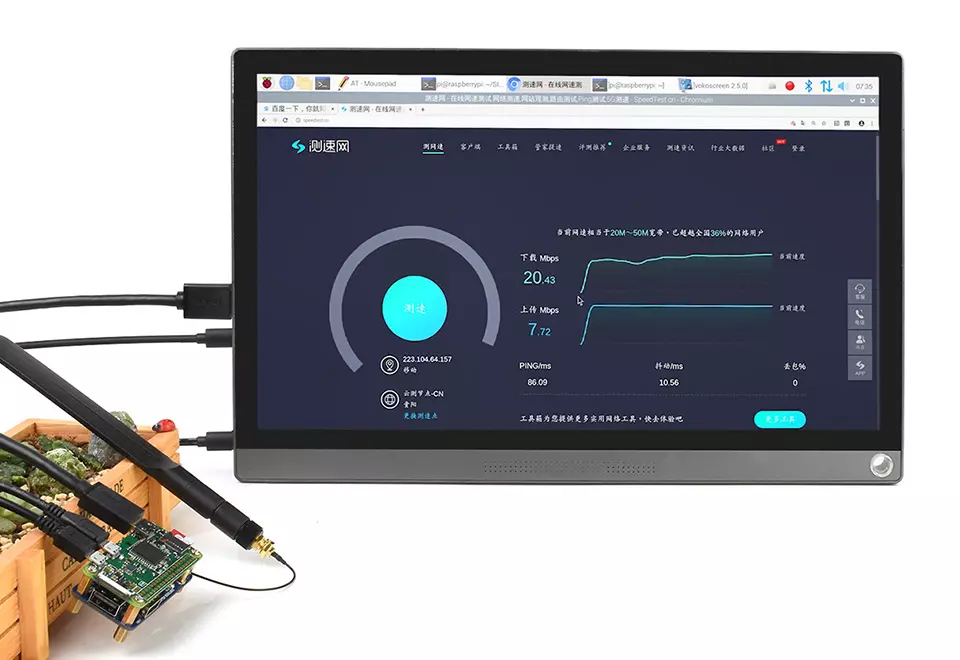

Hỗ trợ 2G/3G/4G băng tần toàn cầu

Sử dụng SIM7600G-H trên toàn thế giới với tốc độ upload lên tới 50Mbps, download lên tới 150Mbps (với mạng 4G)

[ux_image id=”13103″ image_size=”original”]

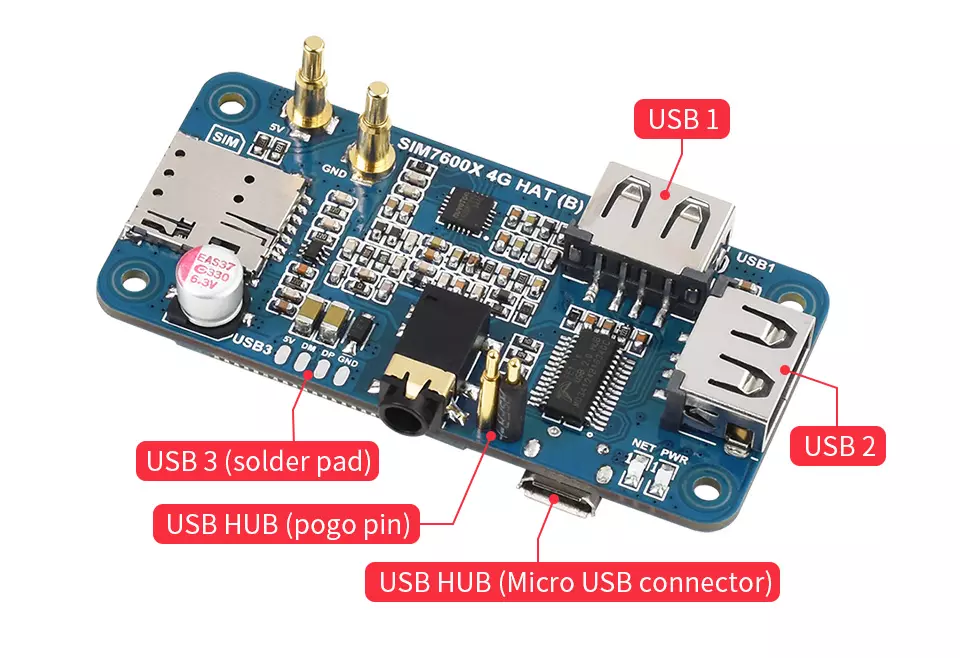

chức năng usb hub

Module cho phép mở rộng thêm 2 cổng USB 2.0/1.1 và 1 bảng chân hàn mở rộng USB.

[ux_image id=”13104″ image_size=”original”]

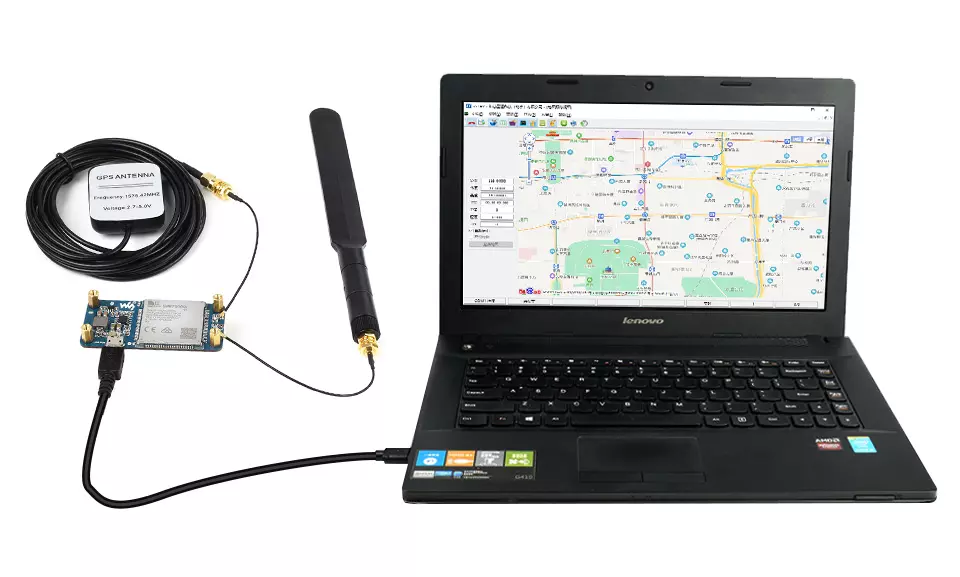

hỗ trợ định vị vệ tinh toàn cấu

Module hỗ trợ các trạm định vị vệ tinh toàn cầu như GPS, BeiDou, Glonass, LBS

[ux_image id=”13105″ image_size=”original”]

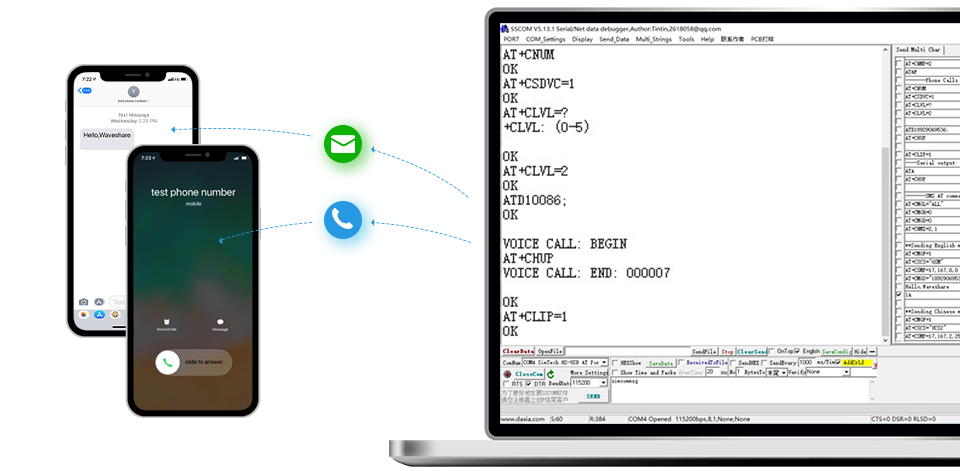

chức năng gọi điện và nhắn tin

Thực hiện cuộc gọi điện thoại hoặc gửi SMS bằng lệnh AT, với jack cắm âm thanh tích hợp

[ux_image id=”13106″ image_size=”original”]

[ux_image id=”13107″ image_size=”original”]

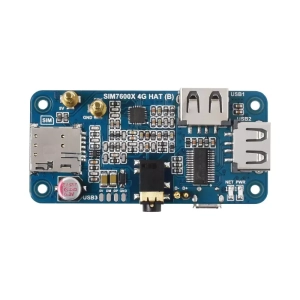

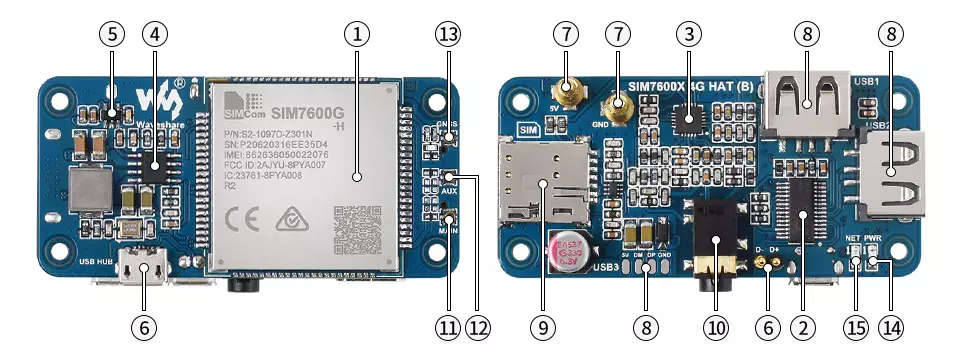

Cấu tạo bo mạch

[ux_image id=”13108″ image_size=”original”]

1. SIM7600G-H
2. FE1.1S USB HUB chip
3. NAU8810 audio decoder
4. MP1482 power chip
5. RT9193-33 voltage translator
6. USB HUB input
   • D+/D- pogo pin: for Raspberry Pi Zero/Zero W
   • MicroUSB connector: for other Raspberry Pi boards or PC
7. Pogo pin power supply
   • 5V: connects to 5V pin of Zero/Zero W, up to 2A current
   • GND: connects to GND pin of Zero/Zero W
8. USB extended ports
   • USB1~USB2: USB-A connectors
   • USB3: solder pad
9. SIM card slot: supports 1.8V/3V SIM card
10. 3.5mm earphone/mic jack
11. MAIN antenna connector
12. AUX auxiliary antenna connector
13. GNSS antenna connector
14. Power indicator
15. Network status indicator

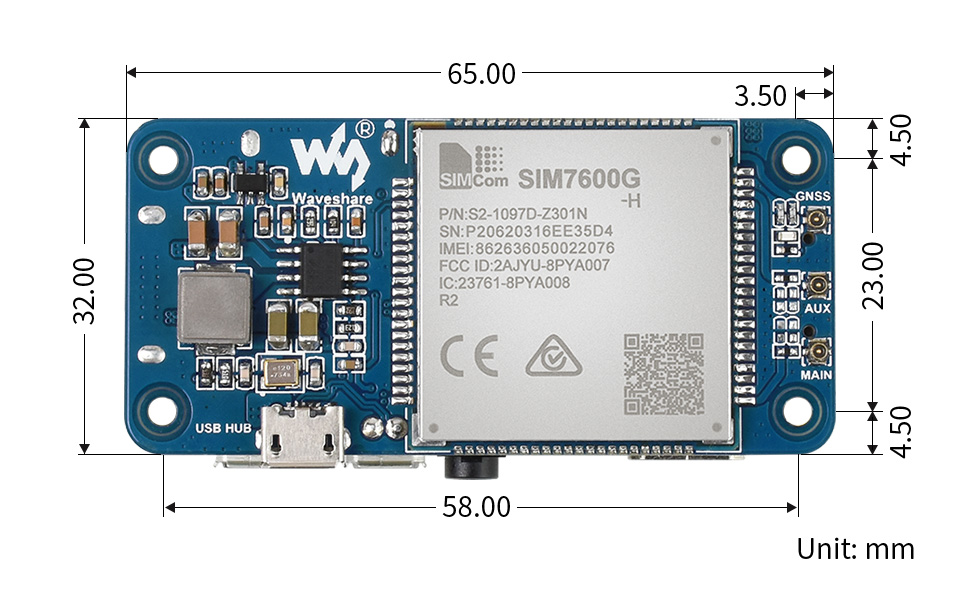

Kích thước module SIM7600G-H

[ux_image id=”13109″ image_size=”original”]

Tài liệu kỹ thuật và phần mềm

• Tài liệu kỹ thuật vui lòng xem tại đây
• Tải phần mềm SSCOM – Test module SIM
