Module SIM7600E LTE Cat-1 HAT Raspberry Pi, 3G/2G/GNSS
44 khách hàng đang xem sản phẩm này
1.400.000 ₫
Phí vận chuyển được tính khi bạn Thanh toán.
Giới thiệu Module SIM7600E LTE Cat-1 HAT Raspberry Pi, 3G/2G/GNSS
LTE CAT-1 HAT FOR RASPBERRY PI
Enabling LTE Cat-1/3G/2G Communication & GNSS Positioning
Lưu ý: Sản phẩm không đi kèm mạch Raspberry Pi và SIM card, xin hãy mua riêng nếu bạn cần.
[ux_image id=”14480″ image_size=”original”]
Tính năng nổi bật
- Supports dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
- Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS base station positioning
- Onboard USB interface, to test AT Commands, get GPS positioning data, and so on
- Onboard CP2102 USB to UART converter, for serial debugging
Breakout UART control pins, to connect with host boards like Arduino/STM32 - SIM card slot, supports 1.8V/3V SIM card
- TF card slot for storing data like files, messages, etc.
- Onboard audio jack and audio decoder for making telephone call
- 2x LED indicators, easy to monitor the working status
- Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper
- Baudrate: 300bps ~ 4Mbps (default: 115200bps)
- Autobauding baudrate: 9600bps ~ 115200bps
- Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
- Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
THÔNG SỐ KỸ THUẬT
| LTE CAT-1/3G/2G | |
| LTE Cat-1 | LTE-TDD: B38 / B40 / B41 |
| LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 | |
| 3G | UMTS / HSPA +: B1 / B5 / B8 |
| 2G | GSM / GPRS / EDGE: 900 / 1800 MHz |
| GNSS | |
| Receiver type | 16-channel |
| C/A Code | |
| Sensitivity | -159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (BeiDou) |
| Cold starts: -148 dBm | |
| Time-To-First-Fix (open air) | Cold starts: <35s |
| Hot starts: <1s | |
| SMS AND AUDIO | |
| SMS | Supported types: MT, MO, CB, Text, PDU |
| Storage: USIM card and ME (default) | |
| Audio feature | Supports echo cancellation |
| Supports noise reduction | |
| OTHER | |
| Power supply | 5V |
| Operating voltage | 5V / 3.3V (configured via jumper) |
| Operating temperature | -30°C ~ 80°C |
| Storage temperature | -45°C ~ 90°C |
| Dimensions | 56.21mm × 65.15mm |
Chuẩn giao tiếp gpio 40 chân
Tương thích với Raspberry Pi và Jetson Nano
[ux_image id=”14481″ image_size=”original”]
sử dụng với cả máy tính windows và linux
Hỗ trợ LTE-1 và 3G với tốc độ tốt nhất
- LTE Cat-1: Up To 5Mbps (Uplink) / Up To 10Mbps (Downlink) *
- 3G (HSPA+): Up To 5.76Mbps (Uplink) / Up To 42Mbps (Downlink) *
[ux_image id=”14482″ image_size=”original”]
Lưu ý: (*) là viết tắt của tốc độ dữ liệu lý tưởng hóa, tốc độ dữ liệu thực tế phụ thuộc vào các yếu tố như vùng phủ sóng, tình trạng trạm gốc, v.v.
cloud communication
Supports Communication Protocols Including TCP/UDP/FTP/FTPS/HTTP/HTTPS
[ux_image id=”14483″ image_size=”original”]
hỗ trợ định vị vệ tinh toàn cấu
Module hỗ trợ các trạm định vị vệ tinh toàn cầu như GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
[ux_image id=”14484″ image_size=”original”]
chức năng gọi điện và nhắn tin
Thực hiện cuộc gọi điện thoại hoặc gửi SMS bằng lệnh AT, với jack cắm âm thanh tích hợp
[ux_image id=”13106″ image_size=”original”]

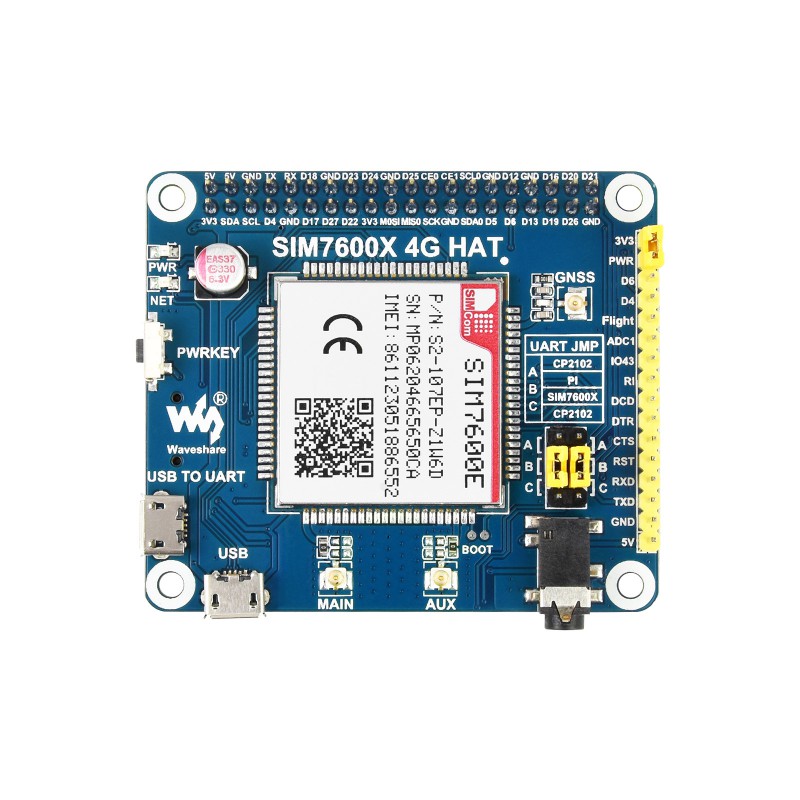

Cấu tạo bo mạch
[ux_image id=”14485″ image_size=”original”]
| 1. SIM7600E | 14. MAIN antenna connector |
| 2. CP2102 USB to UART converter | 15. AUX antenna connector |
| 3. NAU8810 audio decoder | 16. GNSS antenna connector |
| 4. TXS0108EPWR voltage translator – translates 3.3V/5V into 1.8V | 17. Module power switch |
| 5. MP2128DT power chip | 18. Network status indicator |
| 6. SPX29302 power chip | 19. Power indicator |
| 7. Raspberry Pi GPIO header | 20. Operating voltage selection jumper – configured via 0Ω resistor jumper
|
| 8. SIM7600 control interface – for connecting with host boards like Arduino/STM32 | 21. UART selection jumper
|
| 9. SIM card slot – supports 1.8V/3V SIM card | 22. PWR configuration jumper
Flight mode configuration jumper
|
| 10. TF card slot – for storing data like files, messages, etc. | 23. USB connector solder pads |
| 11. 3.5mm earphone/mic jack – for audio actions like making telephone call | 24. BOOT forced programming solder pads |
| 12. USB interface – for testing AT Commands, getting GPS positioning data, etc. | |
| 13. USB TO UART interface – for serial debugging, or login to Raspberry Pi |
Kích thước module SIM7600E
[ux_image id=”14486″ image_size=”original”]
Pinout Definition
[ux_image id=”14487″ image_size=”original”]
Tài liệu kỹ thuật
