Module SIM7020E NB-IoT cho Raspberry Pi Pico – Phù hợp với Asia, Europe, Africa, Australia

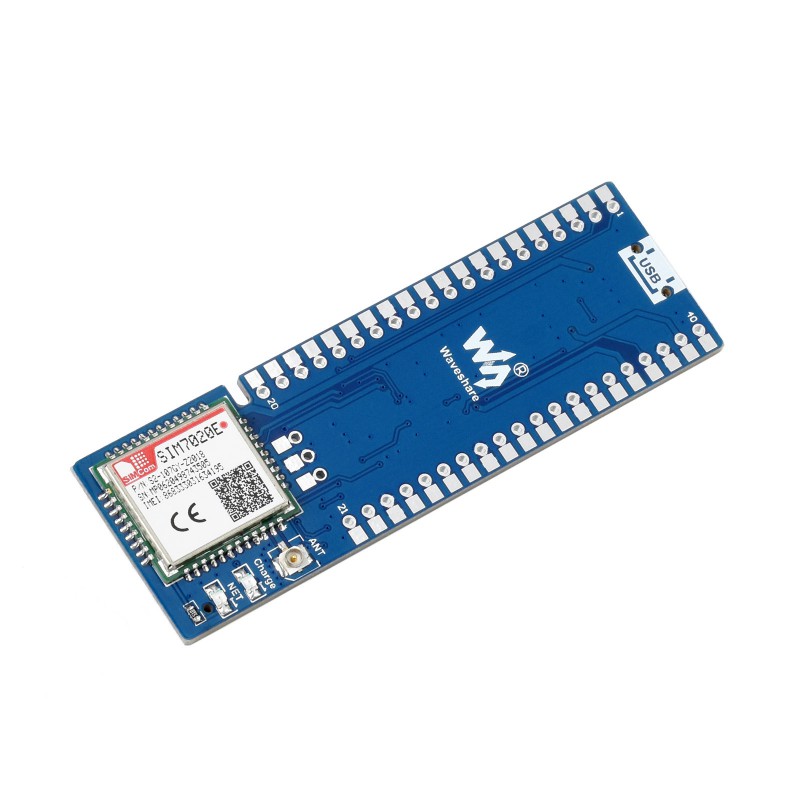

Module SIM7020E NB-IoT Cho Raspberry Pi Pico

Dải Tần B1/B3/B5/B8/B20/B28

[ux_image id=”16703″ image_size=”original”]

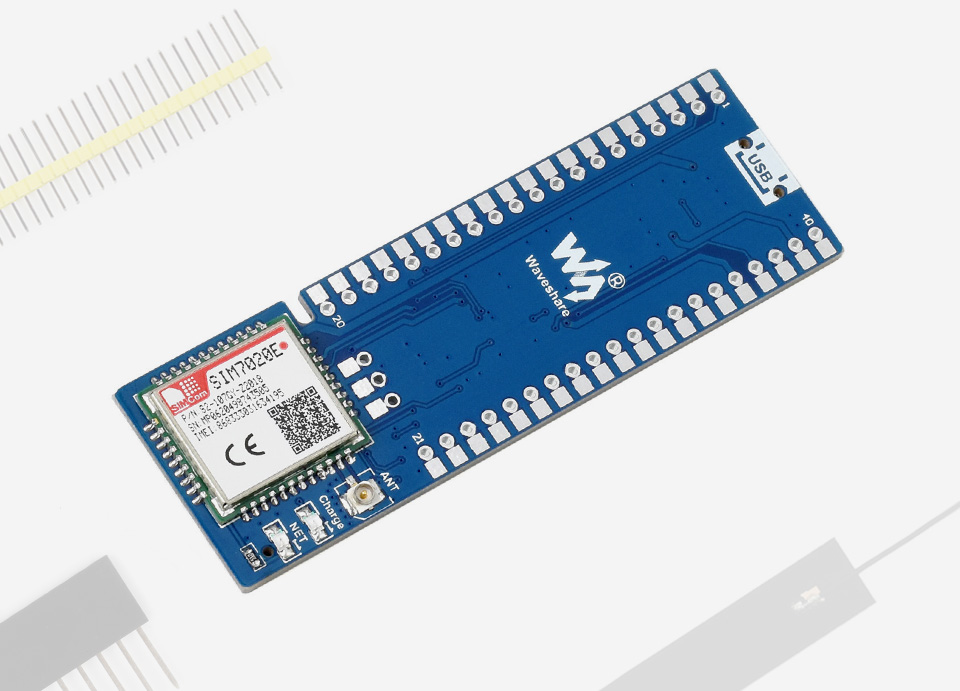

Tính năng nổi bật

Module SIM7020E NB-IoT là mô-đun NB-IoT (NarrowBand-Internet of Things) được thiết kế cho Raspberry Pi Pico. Nó hỗ trợ nhiều băng tần NB-IoT, có thể được điều khiển thông qua các lệnh AT nối tiếp và hỗ trợ các giao thức truyền thông như HTTP / MQTT / LWM2M / COAP, v.v. Do ưu điểm của độ trễ thấp, công suất thấp, chi phí thấp và phạm vi phủ sóng rộng, nó là lựa chọn lý tưởng cho các ứng dụng IoT như dụng cụ thông minh, theo dõi tài sản, giám sát từ xa, v.v.

• Header Raspberry Pi Pico tiêu chuẩn, hỗ trợ các phiên bản Raspberry Pi Pico
• Giao tiếp UART, điều khiển lệnh AT, hỗ trợ nhiều giao thức truyền thông, hỗ trợ nhiều nền tảng đám mây
• Tích hợp đầu nối pin Li-po 3.7V và mạch sạc lại, cho phép được cấp nguồn từ pin Li-po có thể sạc lại bên ngoài hoặc sạc lại lần lượt
• 2 đèn LED, để theo dõi trạng thái hoạt động của mô-đun
• Khe cắm thẻ SIM Nano tích hợp cho thẻ NB-IoT
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ về MicroPython)

Thống số kỹ thuật

Tương thích Header Raspberry Pi Pico

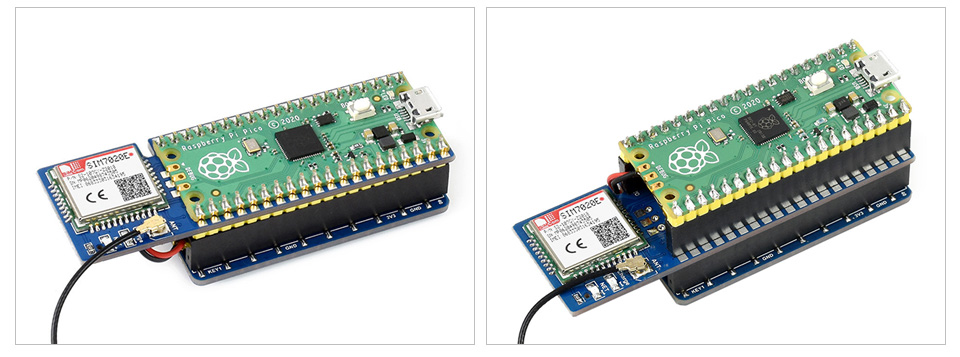

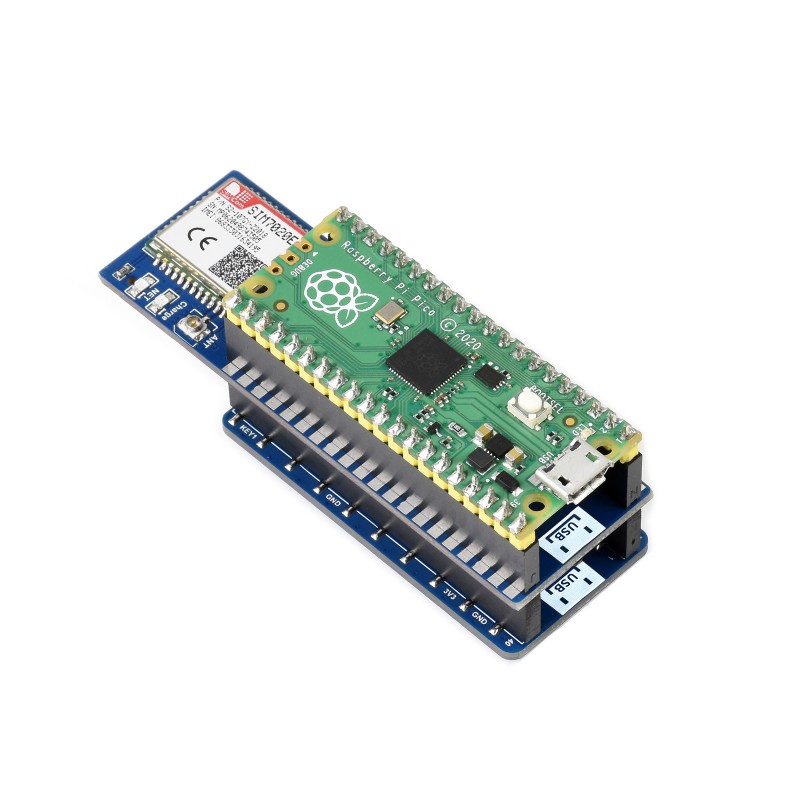

Bo mạch Raspberry Pi Pico có thể được dán trên bề mặt (bên trái) hoặc gắn qua các chân header (bên phải)

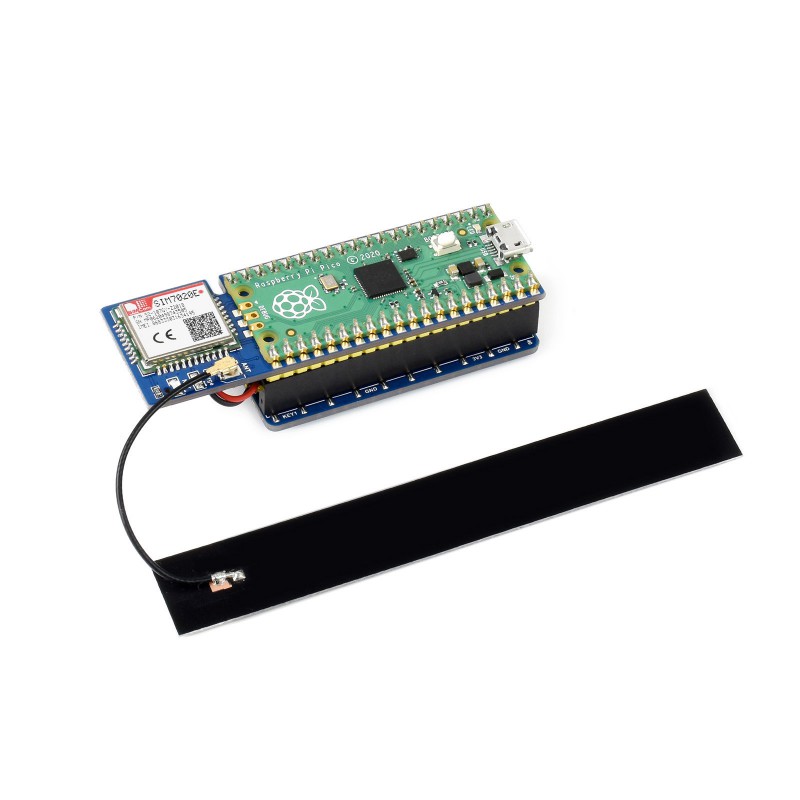

Nó cũng có thể kết nối các module mở rộng hoặc antena

Lưu ý: Mạch Raspberry Pi Pico chưa bao gồm trong bộ sản phẩm.

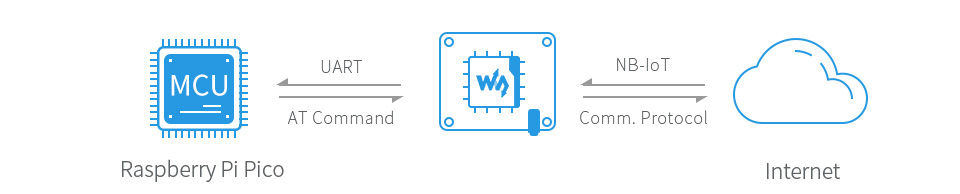

Kết nối đám mây

Hỗ Trợ Các Giao Thức Truyền Thông Bao Gồm: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS

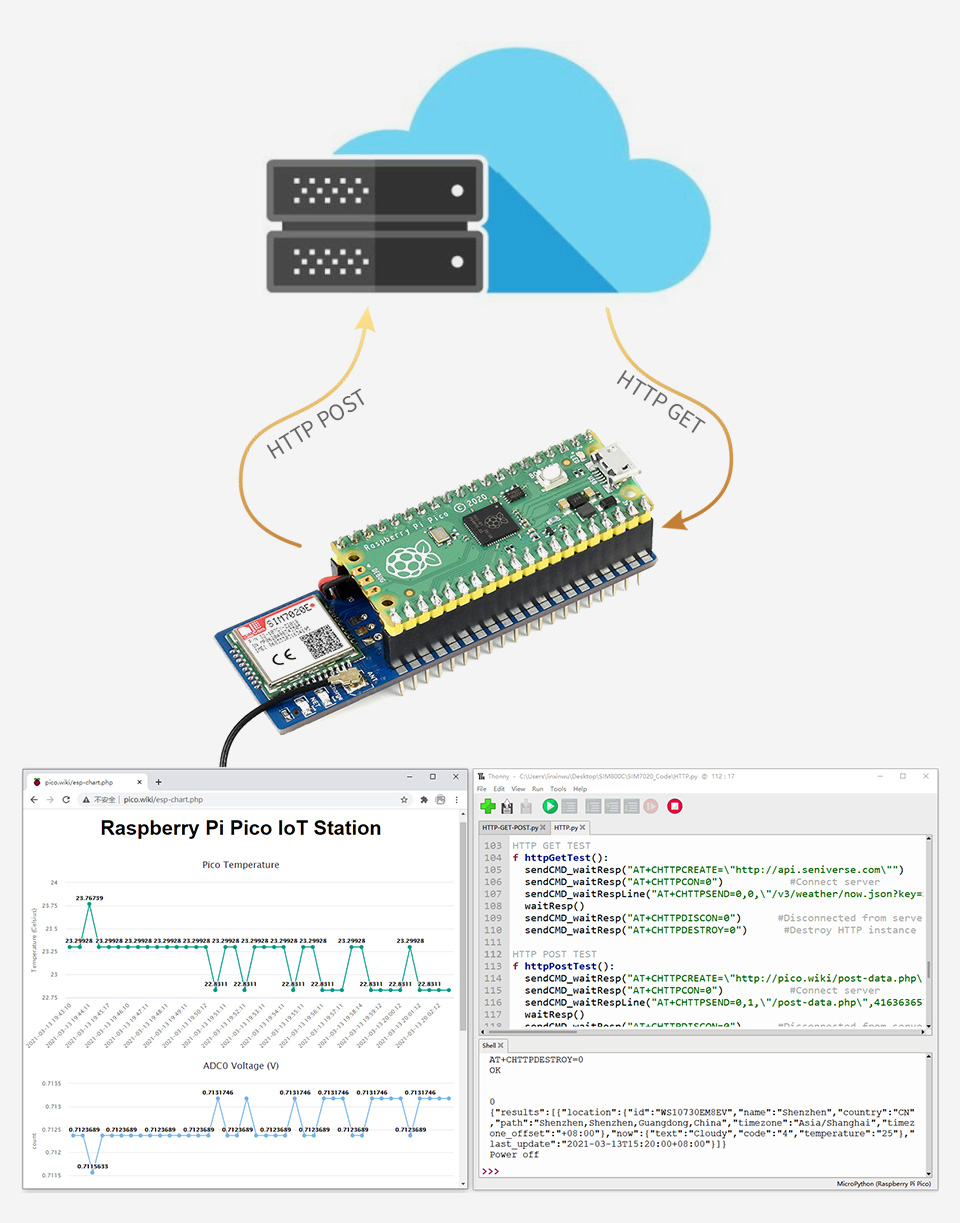

Ứng dụng ví dụ

Thông qua mạng NB-IoT, Pico có thể lấy thông tin thời tiết bằng HTTP GET
và gửi nhiệt độ của nó đến máy chủ thông qua HTTP POST, sau đó hiển thị nó trên trang web trong thời gian thực

Sơ đồ chân

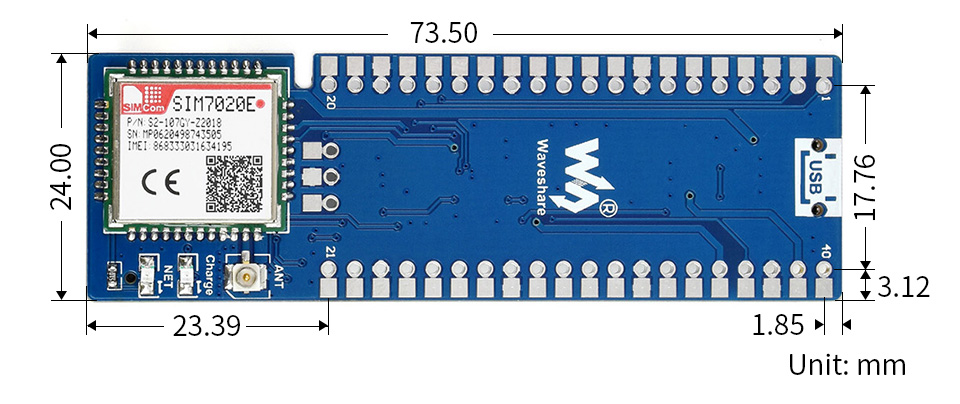

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Pico-SIM7020E-NB-IoT
