Module cảm biến bụi Dust Sensor WaveShare

Module cảm biến bụi WaveShare – Giám sát không khí một cách đơn giản

• Sharp GP2Y1010AU0F tích hợp trên board mạch, phát hiện hạt mịn có đường kính lớn hơn 0.8μm như khói thuốc lá
• Tiêu thụ năng lượng thấp, đầu ra điện áp tương tự, mức đầu ra là tuyến tính với mật độ bụi
• Mạch tăng áp nhúng hỗ trợ nhiều nguồn điện

Thông số kỹ thuật Dust Sensor Waveshare

• Độ nhậy : 0.5V/(100μg/m3)
• Dải đo : 500μg/m3
• Nguồn cung cấp : 2.5V~5.5V
• Dòng điện hoạt động : 20mA(max)
• Nhiệt độ hoạt động : -10℃~65℃
• Nhiệt độ lưu trữ : -20℃~80℃
• Tuổi thọ : 5 năm
• Kích thước : 63.2mm×41.3mm×21.1mm
• Kích thước lỗ lắp : 2.0mm
• Kích thước lỗ khí : 9.0mm

Ứng dụng cảm biến bụi trong thực tế

• Máy lọc không khí
• Điều hòa
• Giám sát không khí
• Máy dò PM2.5

Cách sử dụng

• Trong trường hợp làm việc với MCU
• VCC ↔ 2.5V ~ 5.0V
• GND ↔ GND
• AOUT ↔ MCU.IO (analog output)
• ILED ↔ MCU.IO (module driving pin)

Hình ảnh sử dụng

[ux_gallery ids=”15695,15696,15697,15698″ style=”normal” lightbox_image_size=”original” type=”slider” col_spacing=”xsmall” text_align=”center”]

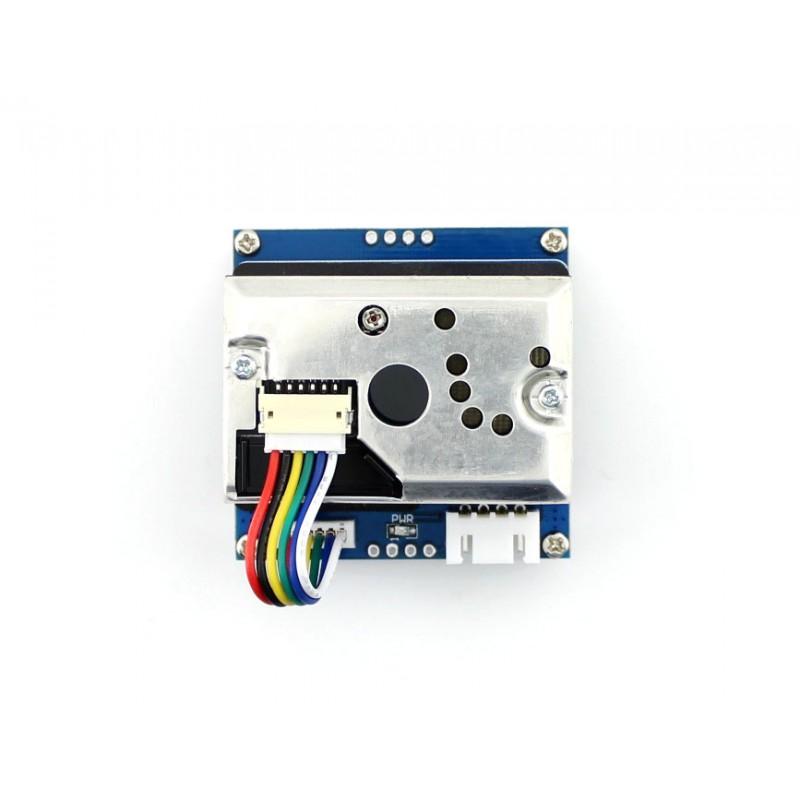

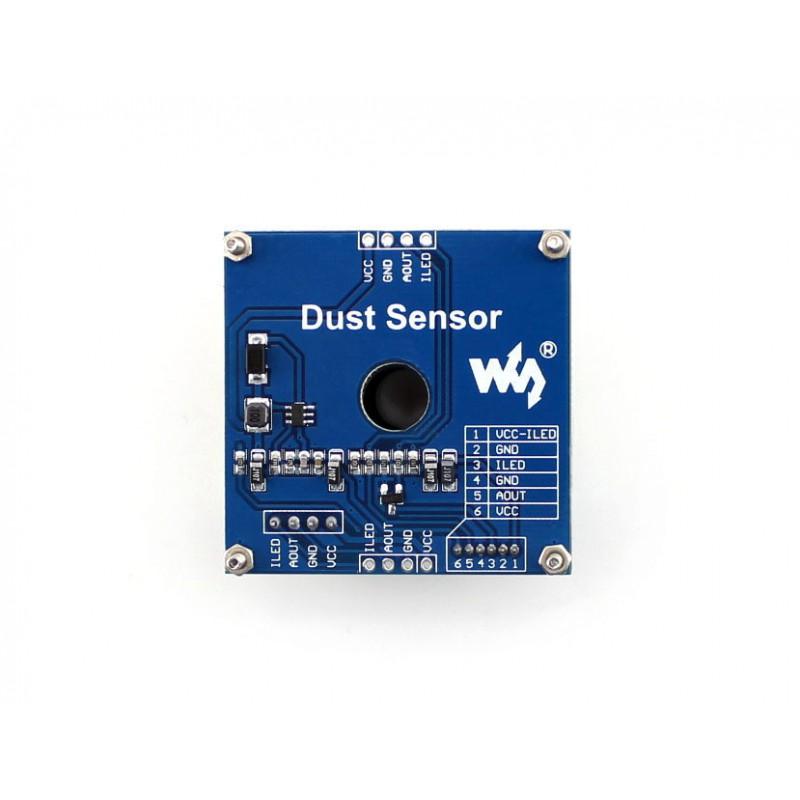

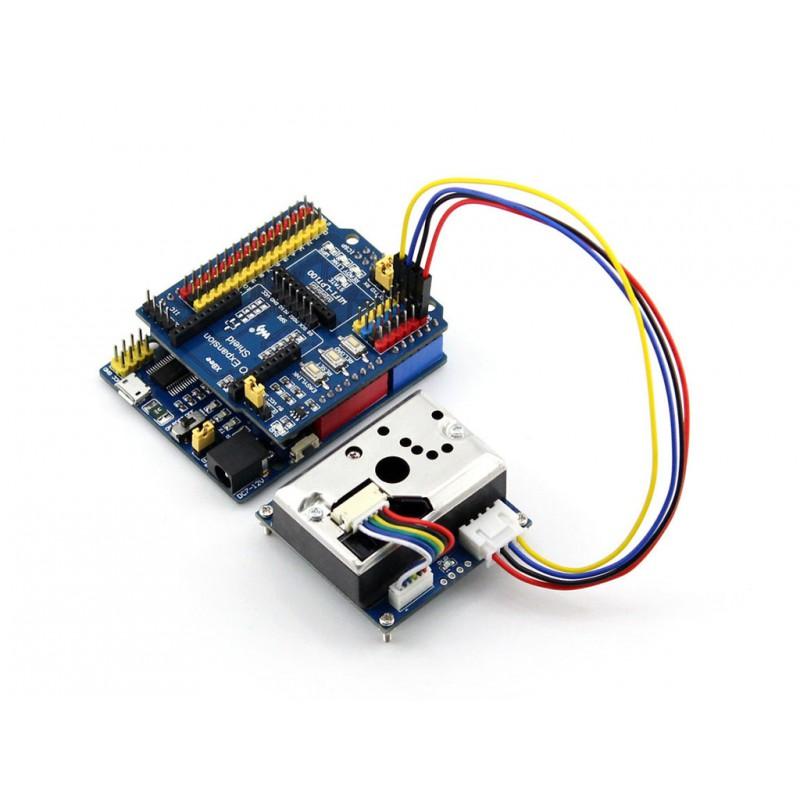

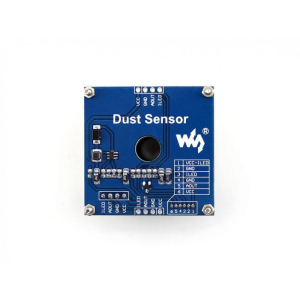

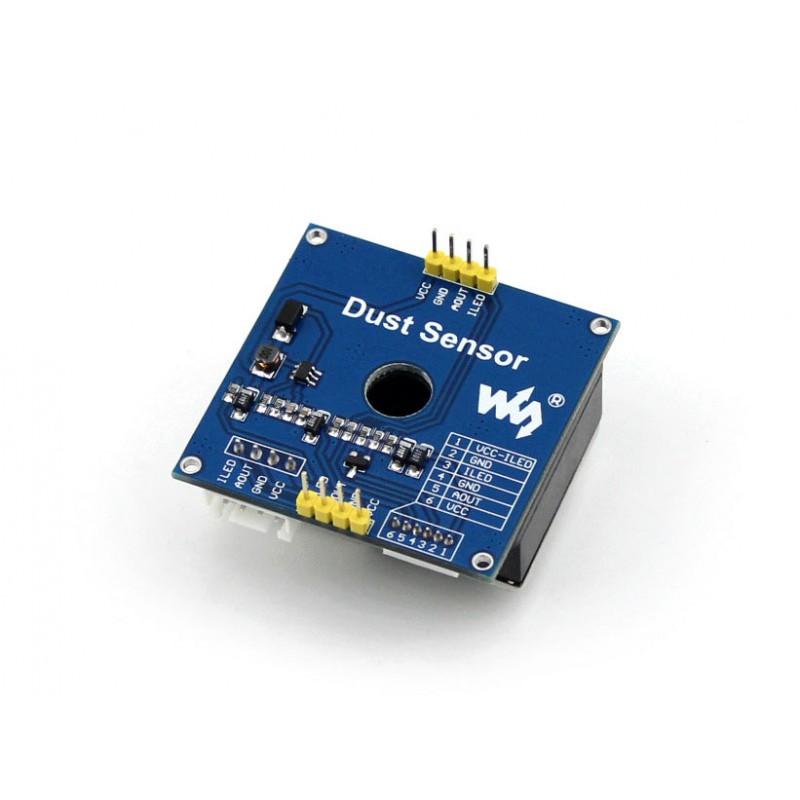

Như trong hình, bạn có thể thêm các đầu pin phía dưới (không được hàn theo mặc định) để dễ dàng kết nối mô-đun với board mạch dùng cho ứng dụng của bạn.

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Dust_Sensor

Bài hướng dẫn kết nối và chạy thử cảm biến: https://raspberrypi.vn/su-dung-cam-bien-bui-dust-sensor-tren-raspberry-pi-thong-qua-adapter-arpi600-16454.pi
