Màn hình LCD 1602 I2C

[ux_text text_align=”center”]

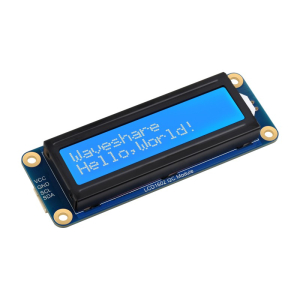

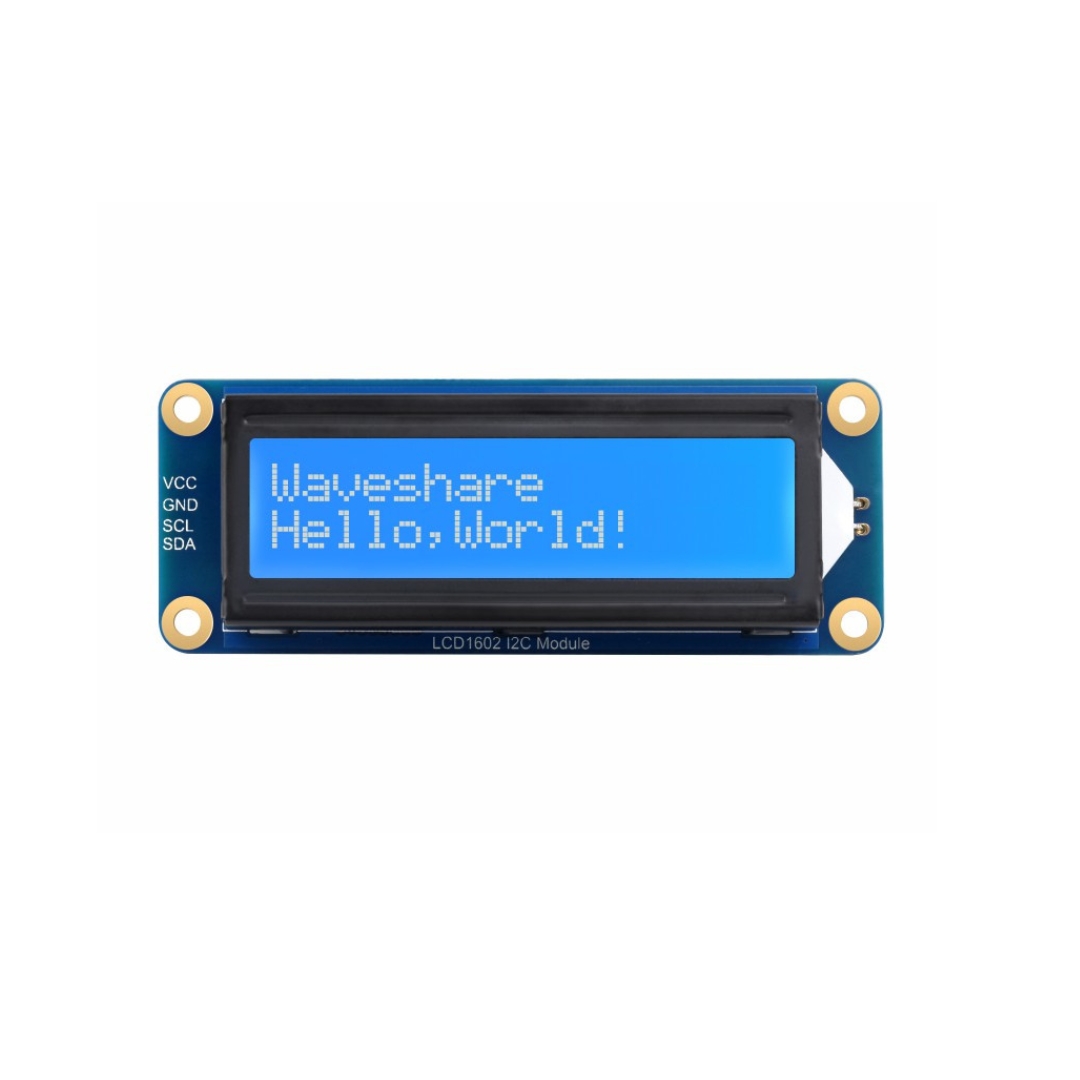

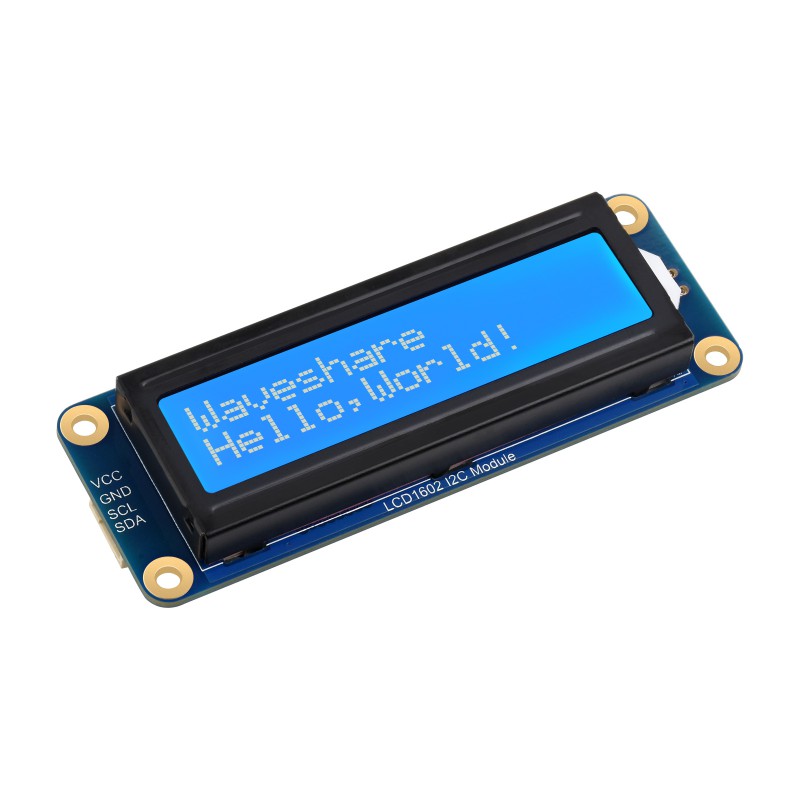

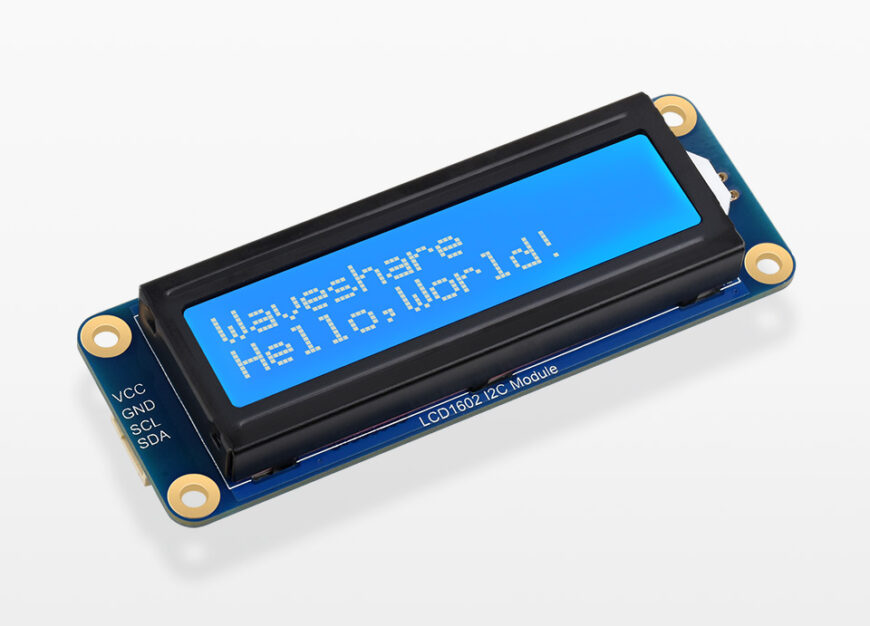

Module màn hình LCD1602 I2C

[/ux_text]

Màu trắng với nền xanh lam, giao tiếp I2C, tương thích 3.3V/5V

Hỗ trợ các thiết bị như Raspberry Pi, Raspberry Pi Pico, Jetson Nano, ESP32 và Arduino …

[ux_image id=”20711″ image_size=”original”]

[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”20712″]

Ký tự

16×2

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”20713″]

Giao tiếp

I2C

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”20714″]

Tấm nền

Char LCD

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”20715″]

Hiệu ứng hiển thị

Chữ trắng nền xanh

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”20716″]

Bộ điều khiển LCD

AiP31068

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[/col]
[col span=”3″ span__sm=”6″]

[/col]
[col span=”3″ span__sm=”6″]

[/col]

[/row]

Chức năng nổi bật

• Kết hợp bảng điều khiển LCD ký LCD1602
• Giao diện điều khiển I2C, chỉ cần hai chân tín hiệu, tiết kiệm tài nguyên IO
• Tương thích với điện áp hoạt động 3.3V / 5V
• Đi kèm với tài nguyên và hướng dẫn phát triển trực tuyến (ví dụ Raspberry Pi / Jetson Nano / ESP32 / Arduino)

Thông số kỹ thuật

• Giao diện truyền thông: I2C
• Bộ điều khiển LCD: AiP31068
• Hoạt động voltage: 3,3 ~ 5V
• Nhiệt độ hoạt động: -20 ~ + 70 °C
• Bảng hiển thị: LCD ký tự
• Kích thước màn hình: 64,5 × 16,0mm
• Ký tự: 16 × 2
• Kích thước: 87.0 × 32.0 × 13.0mm

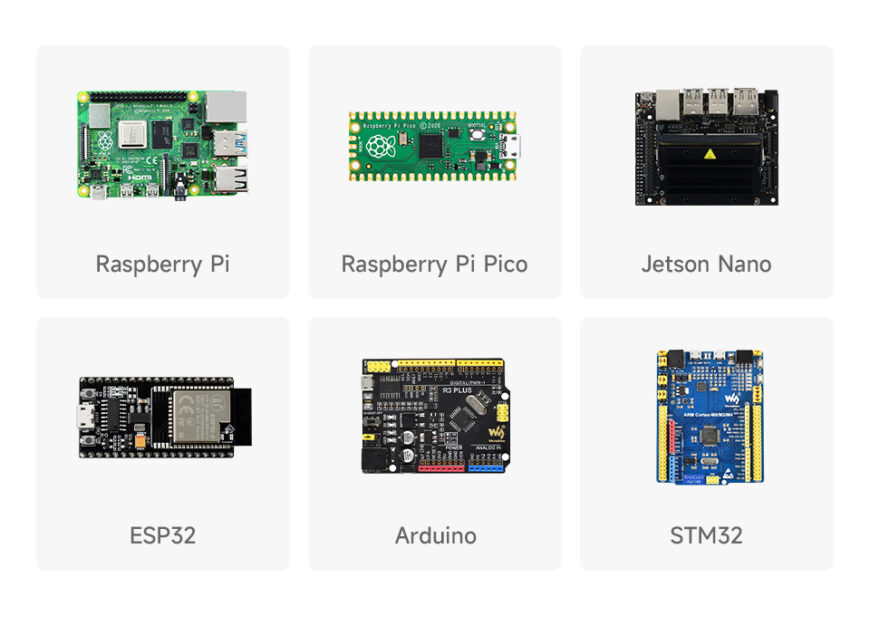

Tương thích với nhiều nền tảng

Cung cấp các bản mẫu demo với Raspberry Pi / Raspberry Pi Pico / Jetson Nano / ESP32 / Arduino / STM32 và hướng dẫn sử dụng, dễ phát triển và tích hợp hơn, và khả năng mở rộng tốt hơn

[ux_image id=”20717″]

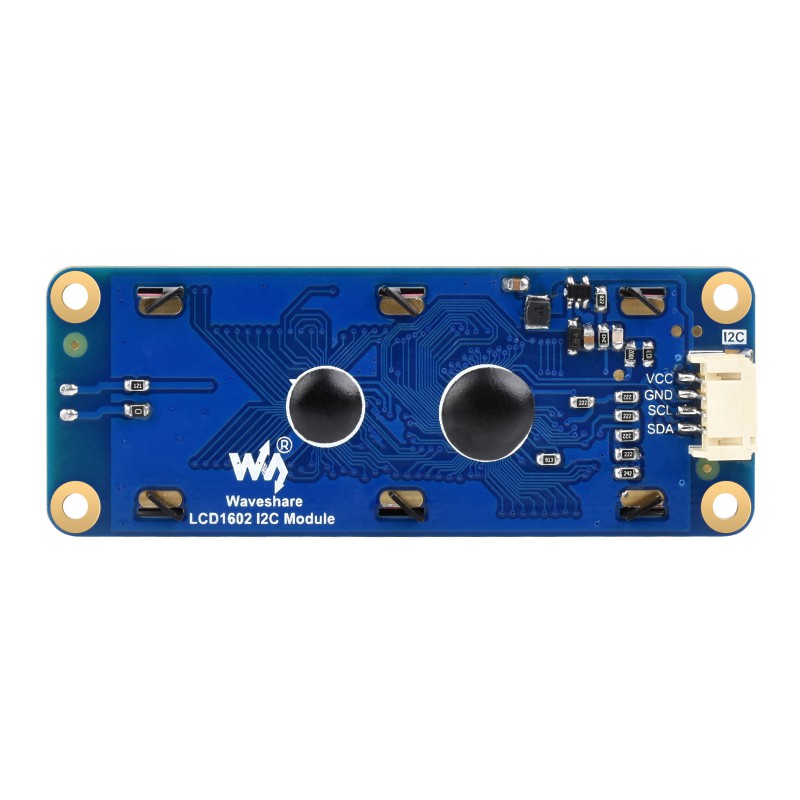

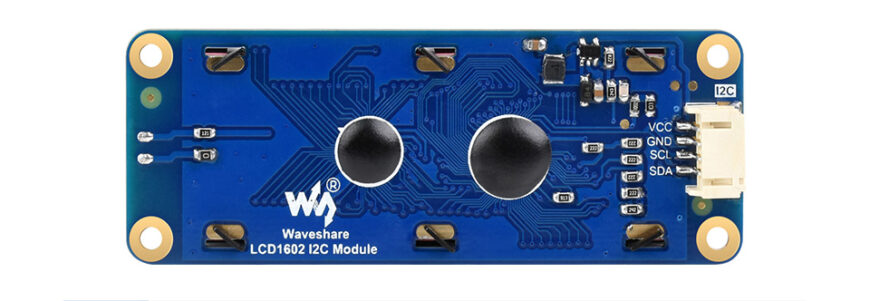

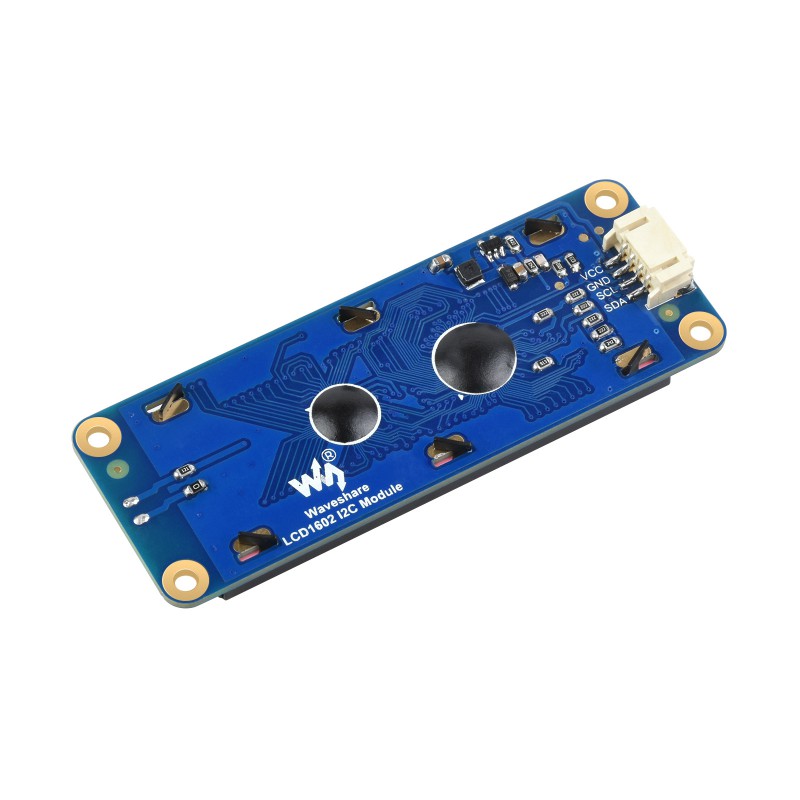

Giao diện điều khiển I2C

Chỉ cần hai chân tín hiệu, tiết kiệm tài nguyên IO

• VCC: Đầu vào nguồn 3.3V ~ 5V
• GND: GND
• SCL: Chân đồng hồ I2C
• SDA: Chân dữ liệu I2C

[ux_image id=”20718″ image_size=”original” image_hover=”zoom”]

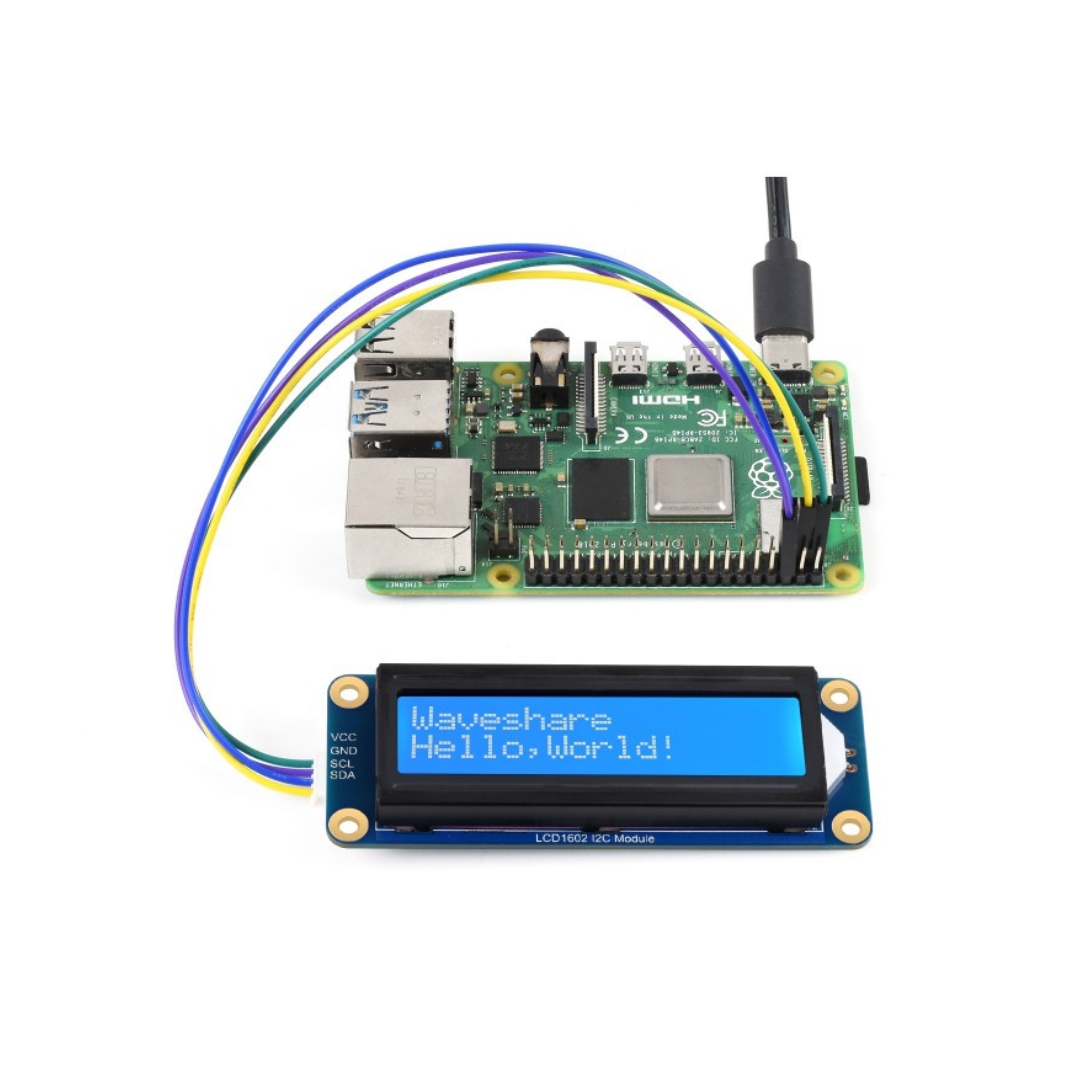

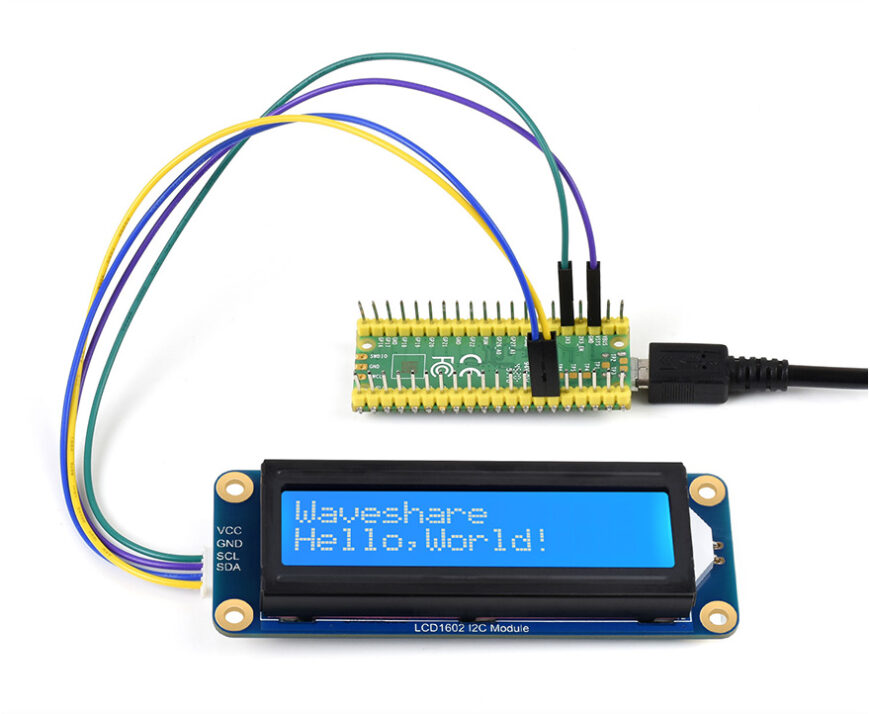

Minh họa kết nối

[ux_image id=”20719″ image_size=”original” image_hover=”zoom”]

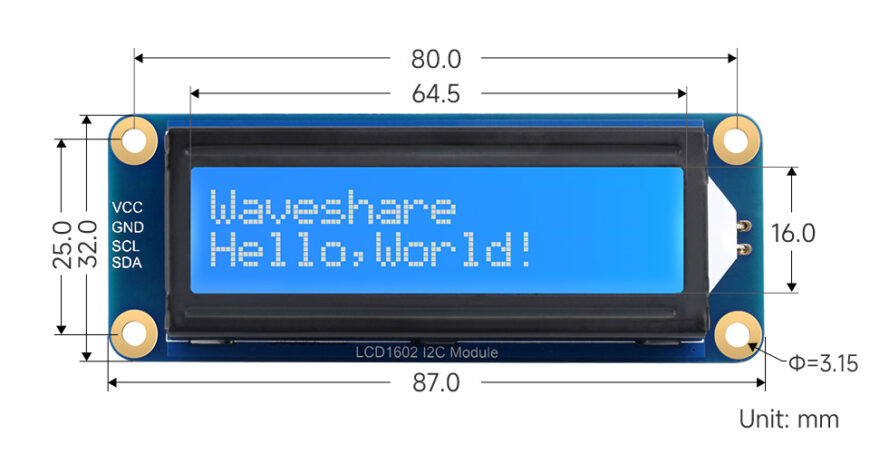

Ngoại hình và kích thước

[ux_image id=”20720″ image_size=”original” image_hover=”zoom”]

Tài liệu kỹ thuật

Quý khách có thể xem các tài liệu kỹ thuật về màn hình LCD1602 I2C tại đây: http://www.waveshare.com/wiki/LCD1602_I2C_Module
