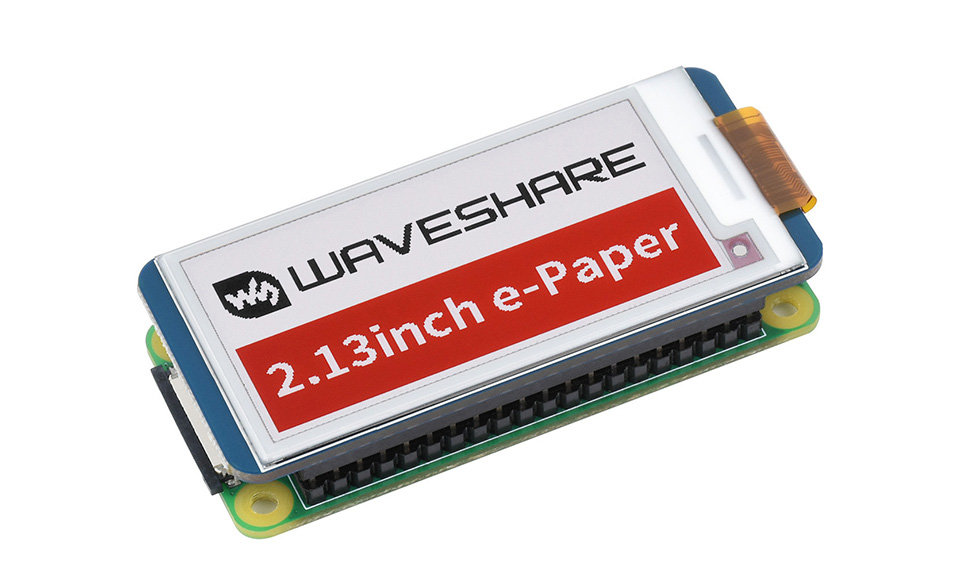

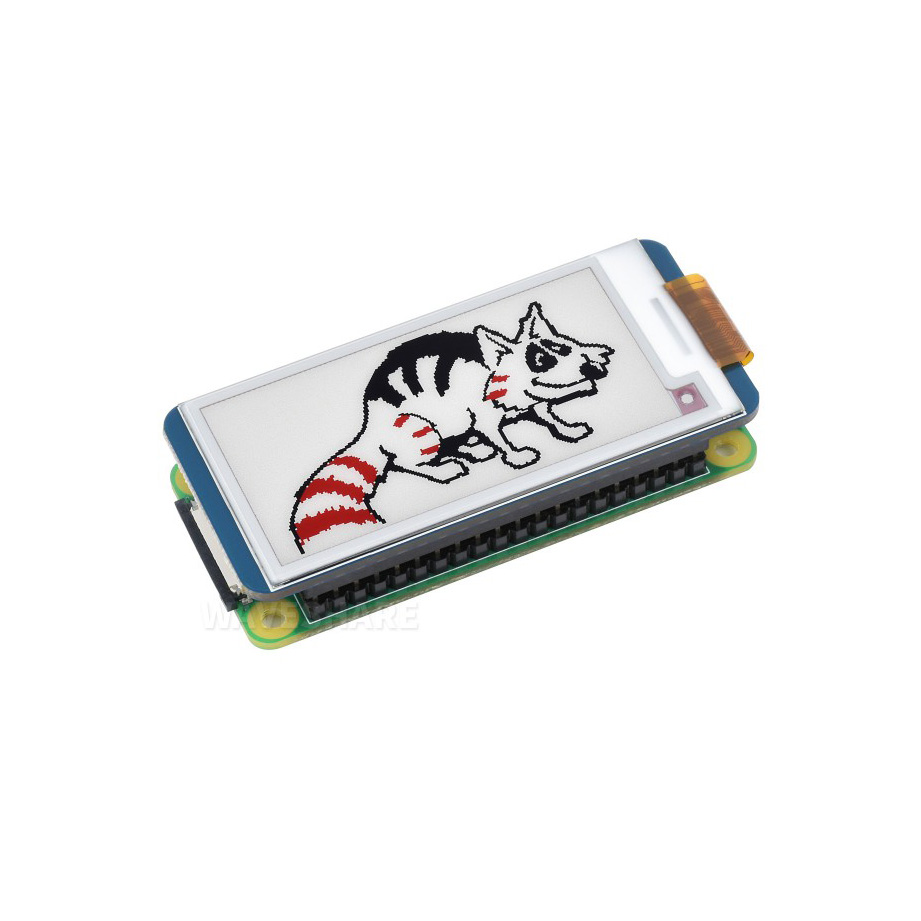

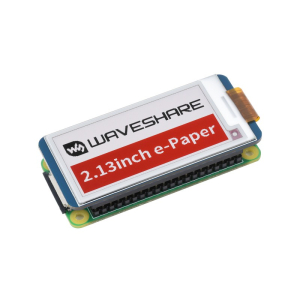

Màn hình e-ink HAT (B) 2.13inch, 250×122 pixel, 3 màu Đỏ/Đen/Trắng, kết nối SPI

Màn Hình E-Ink 2.13″ E-Paper HAT (B) độ phân giải 250×122 Pixel – Hiển thị 3 màu Đỏ/Đen/Trắng

Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy

[ux_image id=”18097″ image_size=”original”]

[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”9108″]

Kích thước

2.13″

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9109″]

Độ phân giải

250×122 Pixel

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9112″]

Góc nhìn

170^o

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”18098″]

Hiển thị màu

Đỏ/Đen/Trắng

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”15742″]

Thang màu xám

2

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15743″]

Kết nối

SPI

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15744″]

Display Panel

e-paper

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15745″]

Trải nghiệm

Như giấy

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15749″]

Môi trường

Yêu cầu ánh sáng xung quanh

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15750″]

Loại màn hình

Phản xạ thụ động

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[/col]

[/row]

Tính năng nổi bật

• Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
• Tiêu thụ điện năng cực thấp, về cơ bản năng lượng chỉ cần thiết để làm mới nội dung
• Header mở rộng GPIO Raspberry Pi 40 chân tiêu chuẩn, hỗ trợ các bo mạch dòng Raspberry Pi, Jetson Nano
• Giao diện SPI, để kết nối với các bảng điều khiển khác như Arduino / STM32, v.v.
• Bộ chuyển đổi điện áp tích hợp, tương thích với MCU 3.3V / 5V
• Đi kèm với các tài nguyên phát triển trực tuyến và hướng dẫn sử dụng (ví dụ cho Raspberry Pi / Jetson Nano / Arduino / STM32)

Thống số kỹ thuật

Ưu điểm của e-Ink

Màn hình hiển thị giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị, nguyên tắc là: các hạt tích điện lơ lửng trong chất lỏng trong suốt sẽ di chuyển sang các cạnh của viên nang siêu nhỏ khi điện trường được áp dụng, làm cho viên nang siêu nhỏ có thể nhìn thấy bằng cách phản xạ ánh sáng xung quanh, giống như giấy in truyền thống.
Màn hình giấy điện tử sẽ hiển thị rõ ràng hình ảnh / văn bản dưới ánh đèn hoặc ánh sáng tự nhiên, không yêu cầu đèn nền và có góc nhìn gần như lên đến 180^o. Nó thường được sử dụng làm máy đọc sách điện tử do tác dụng giống như giấy của nó.

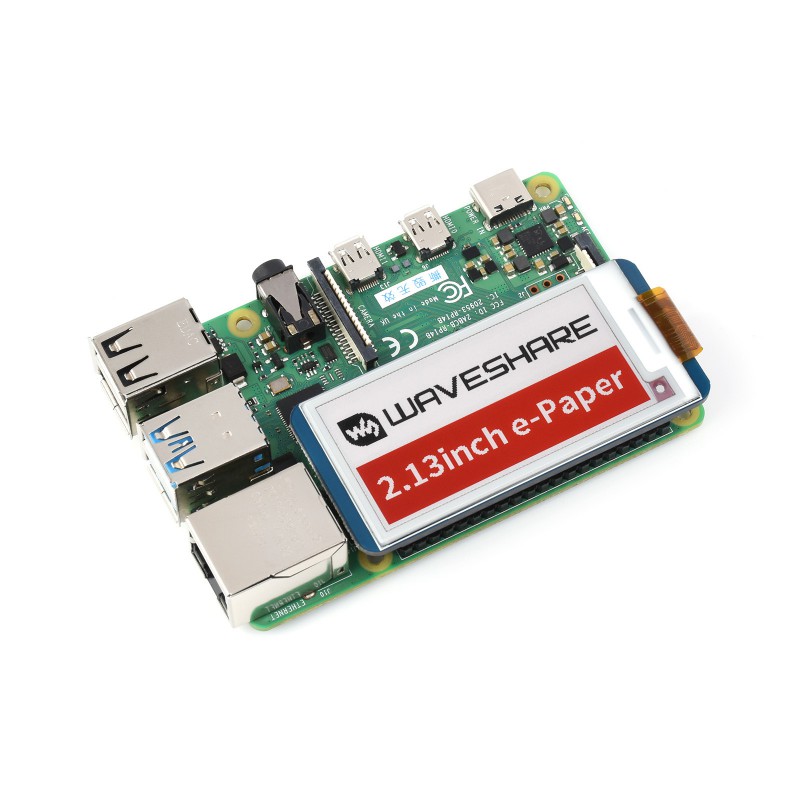

Header Raspberry Pi 40 chân tiêu chuẩn

Tương Thích Với Bo Mạch Dòng Raspberry Pi, Jetson Nano

Lưu ý: Raspberry Pi Zero chưa bao gồm

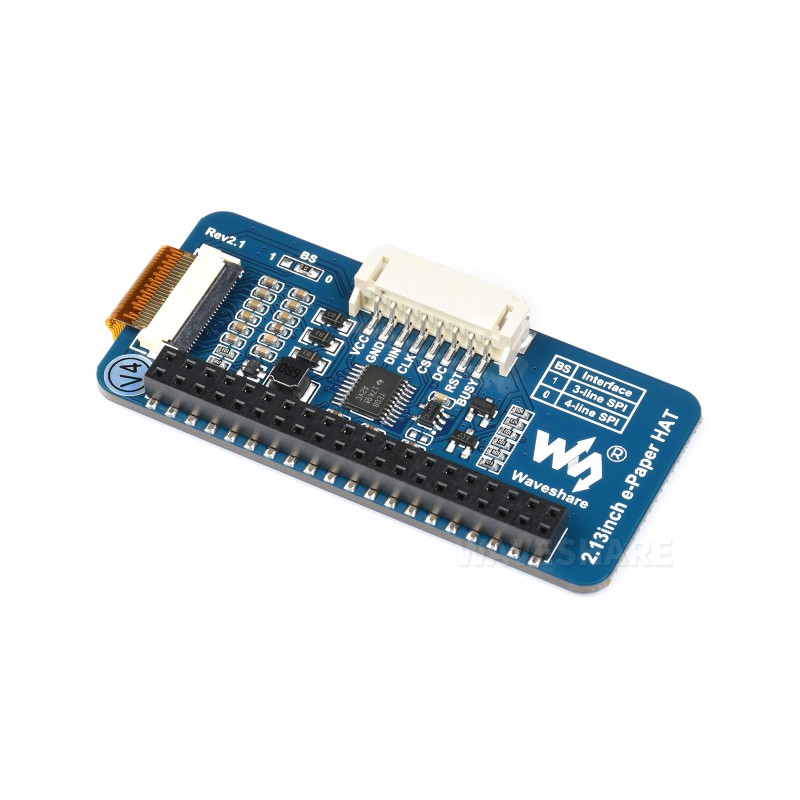

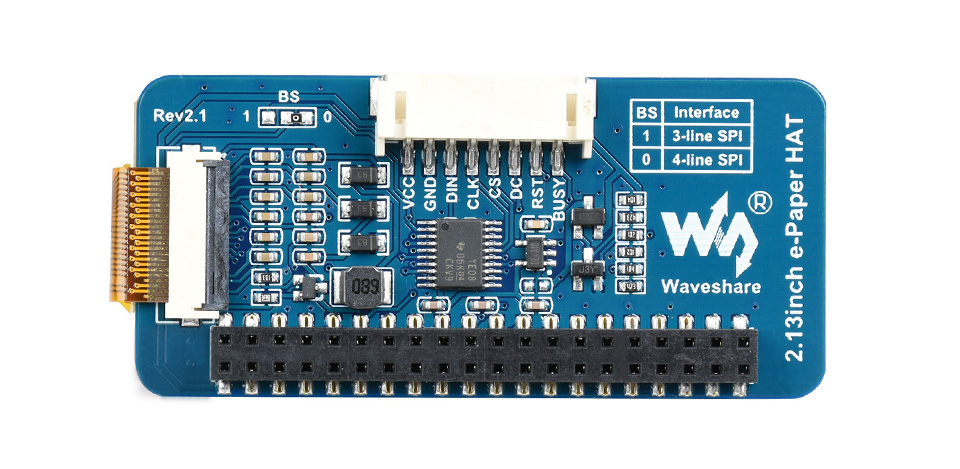

Giao Diện Điều Khiển SPI Tích Hợp

Để Sử Dụng Với Các Bảng Điều Khiển Khác Như STM32 / Arduino

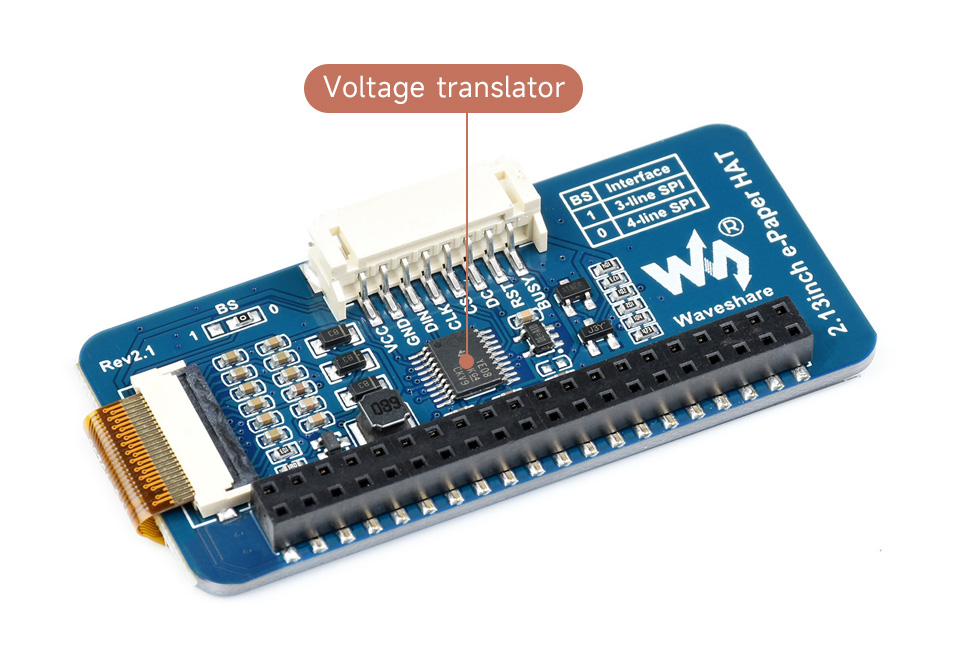

Bộ chuyển đổi điện áp trên bo mạch

Tương Thích Với MCU 3.3V / 5V

Một số ứng dụng của màn hình

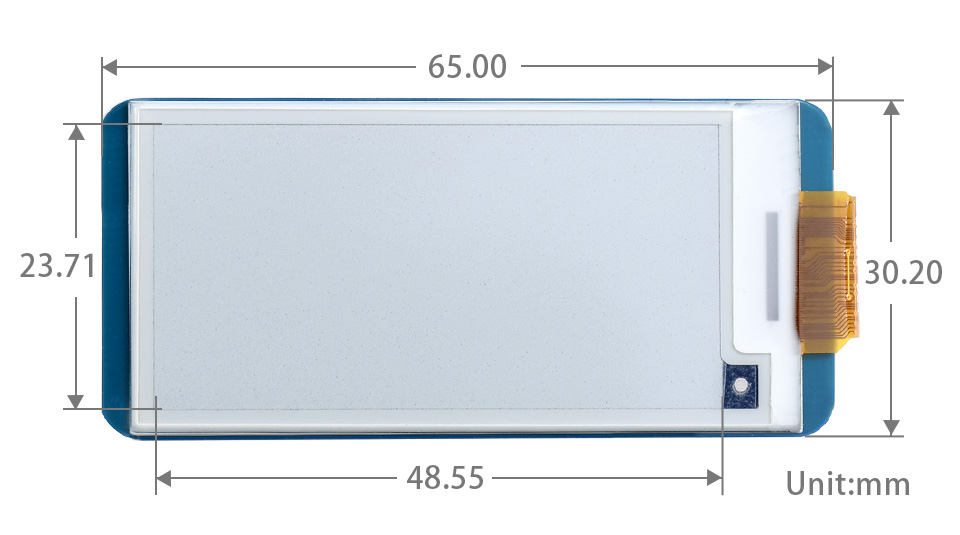

Kích thước

Tài liệu kỹ thuật: https://www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(B)
