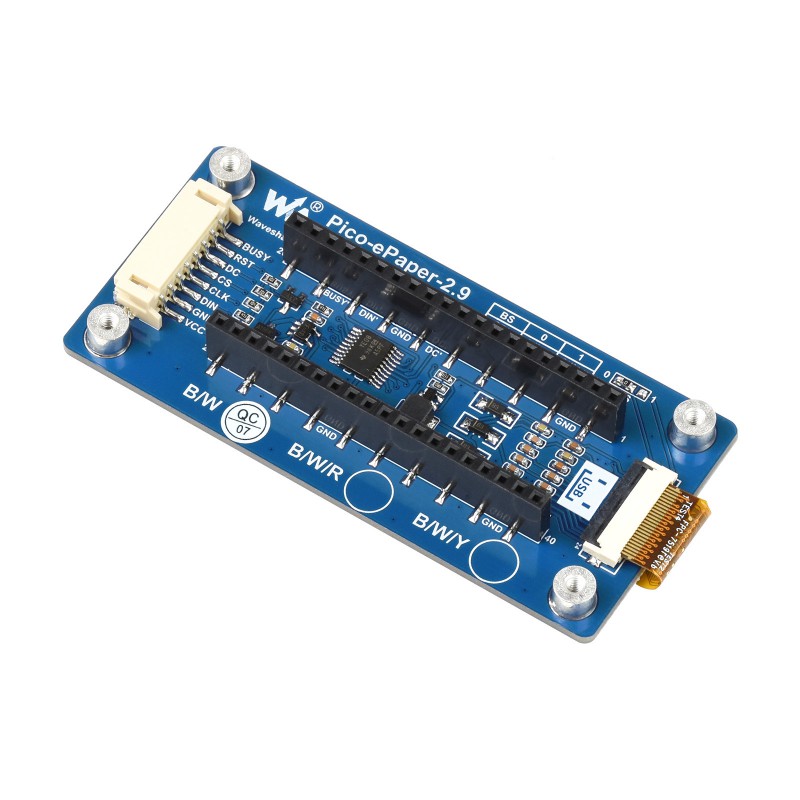

Màn hình e-Ink 2.9 inch cho Raspberry Pi Pico, 296×128, Đen/Trắng, SPI

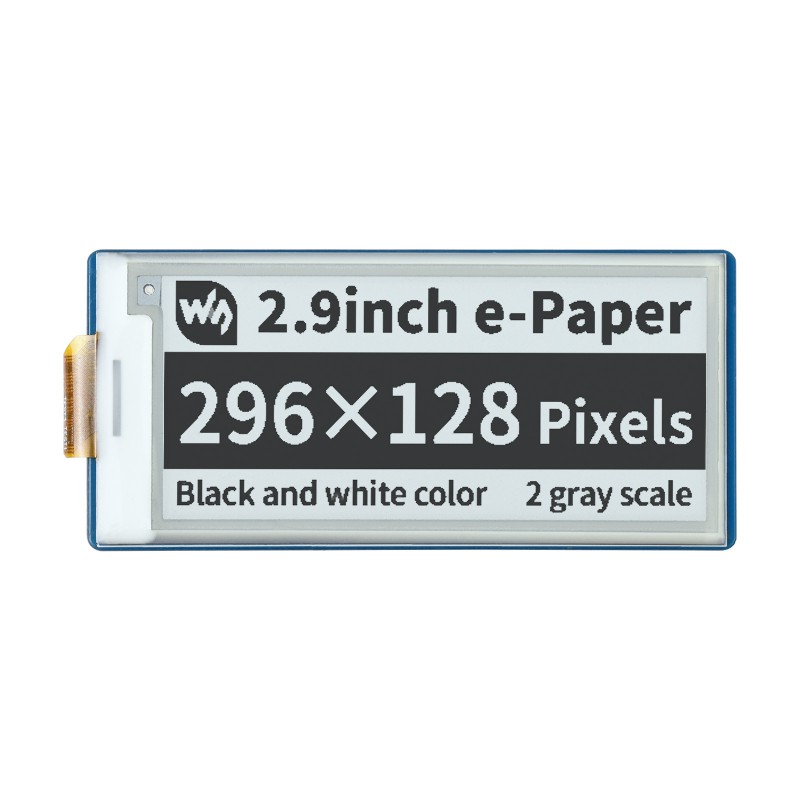

Màn hình e-ink 2.9″ cho Raspberry Pi Pico

Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy

Button

[ux_image id=”15740″ image_size=”original”]

[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”9108″]

Kích thước

2.9″

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9109″]

Độ phân giải

296×128 Pixel

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9112″]

Góc nhìn

170^o

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15741″]

Hiển thị màu

Đen/Trắng

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”15742″]

Thang màu xám

2

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15743″]

Kết nối

SPI

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15744″]

Display Panel

e-paper

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15745″]

Trải nghiệm

Như giấy

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”15748″]

Thoải mái đọc

Bảo vệ mắt, không ánh sáng xanh

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15749″]

Môi trường

Yêu cầu ánh sáng xung quanh

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15750″]

Loại màn hình

Phản xạ thụ động

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15751″]

Tiêu thụ năng lượng

Rất thấp

[/ux_image_box]

[/col]

[/row]
[row style=”small” width=”full-width” v_align=”middle” h_align=”center”]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”15752″]

Thời gian hiển thị

Vẫn hiển thị khi không có điện

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”15753″]

Refresh

Hỗ trợ làm mới một phần

[/ux_image_box]

[/col]

[/row]

Tính năng nổi bật

• Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
• Tiêu thụ điện năng cực thấp, về cơ bản công suất chỉ cần thiết để làm mới nội dung
• Giao diện SPI, yêu cầu chân IO tối thiểu
• Trình dịch điện áp trên bo mạch, tương thích với MCU 3.3V / 5V
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ Raspberry Pi Pico C / C ++ và MicroPython)

Thống số kỹ thuật

Ưu điểm của e-Ink

Màn hình hiển thị giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị, nguyên tắc là: các hạt tích điện lơ lửng trong chất lỏng trong suốt sẽ di chuyển sang các cạnh của viên nang siêu nhỏ khi điện trường được áp dụng, làm cho viên nang siêu nhỏ có thể nhìn thấy bằng cách phản xạ ánh sáng xung quanh, giống như giấy in truyền thống.
Màn hình giấy điện tử sẽ hiển thị rõ ràng hình ảnh / văn bản dưới ánh đèn hoặc ánh sáng tự nhiên, không yêu cầu đèn nền và có góc nhìn gần như lên đến 180^o. Nó thường được sử dụng làm máy đọc sách điện tử do tác dụng giống như giấy của nó.

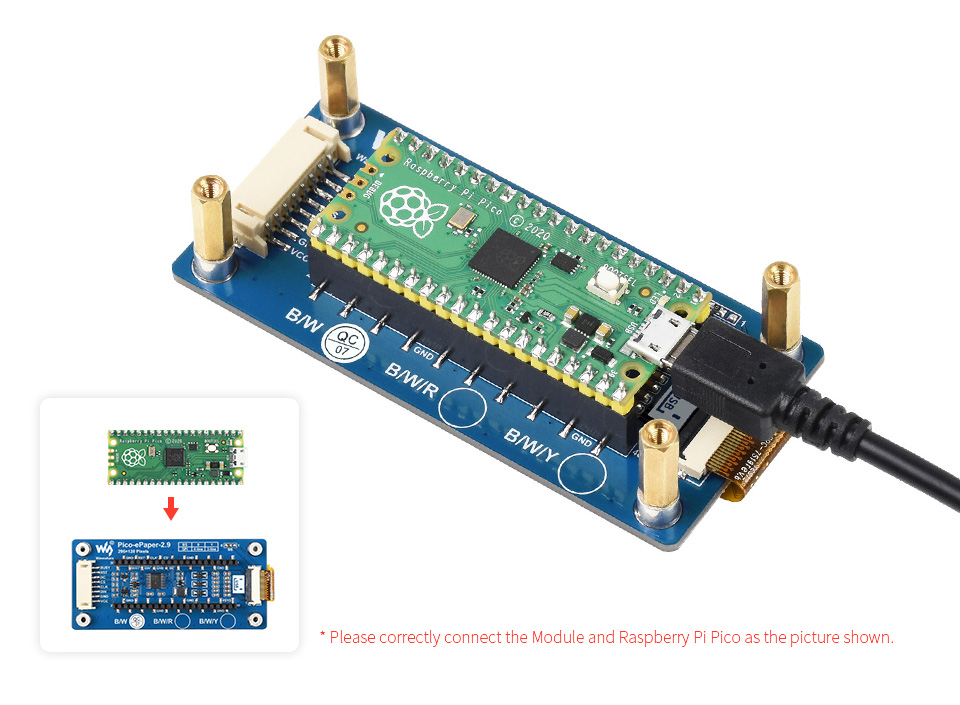

Tương thích Raspberry Pi Pico

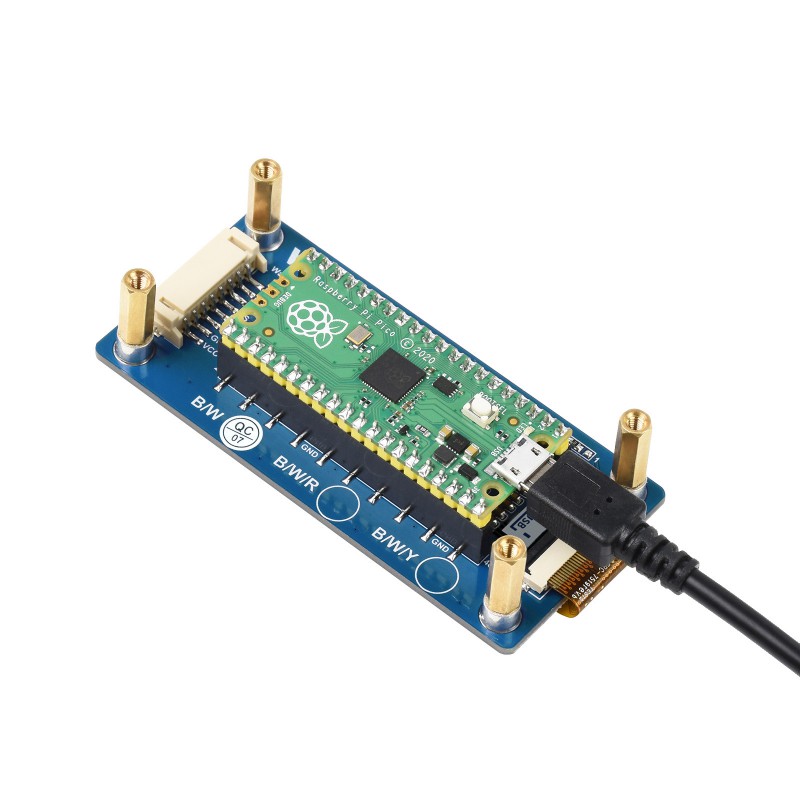

Bộ header female trên bo mạch của màn hình cho phép bạn gắn trực tiếp màn hình vào Raspberry Pi Pico

Một số ứng dụng của màn hình

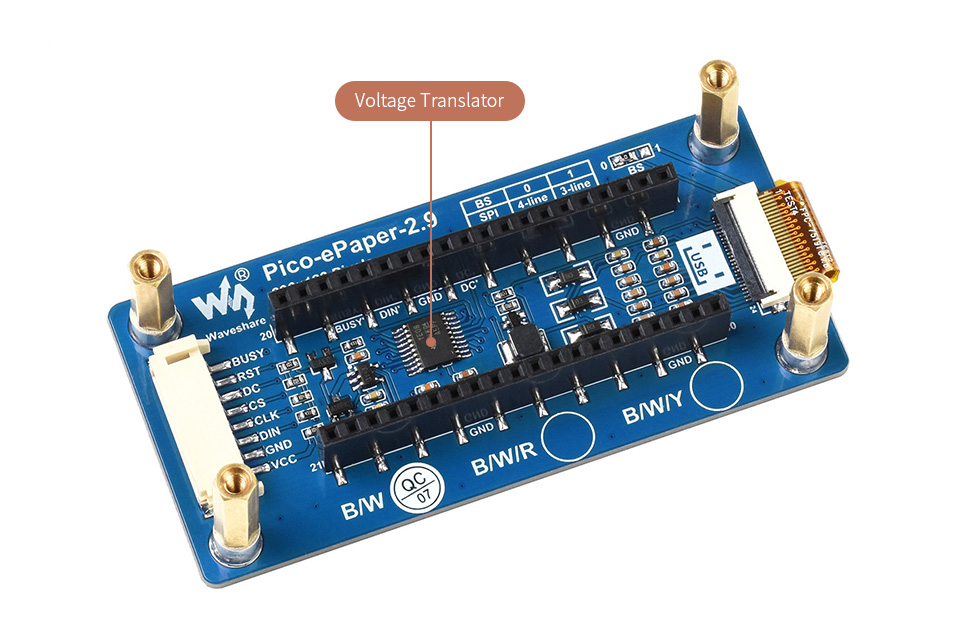

Tích hợp biến áp

Tương thích với MCU 3.3V/5V

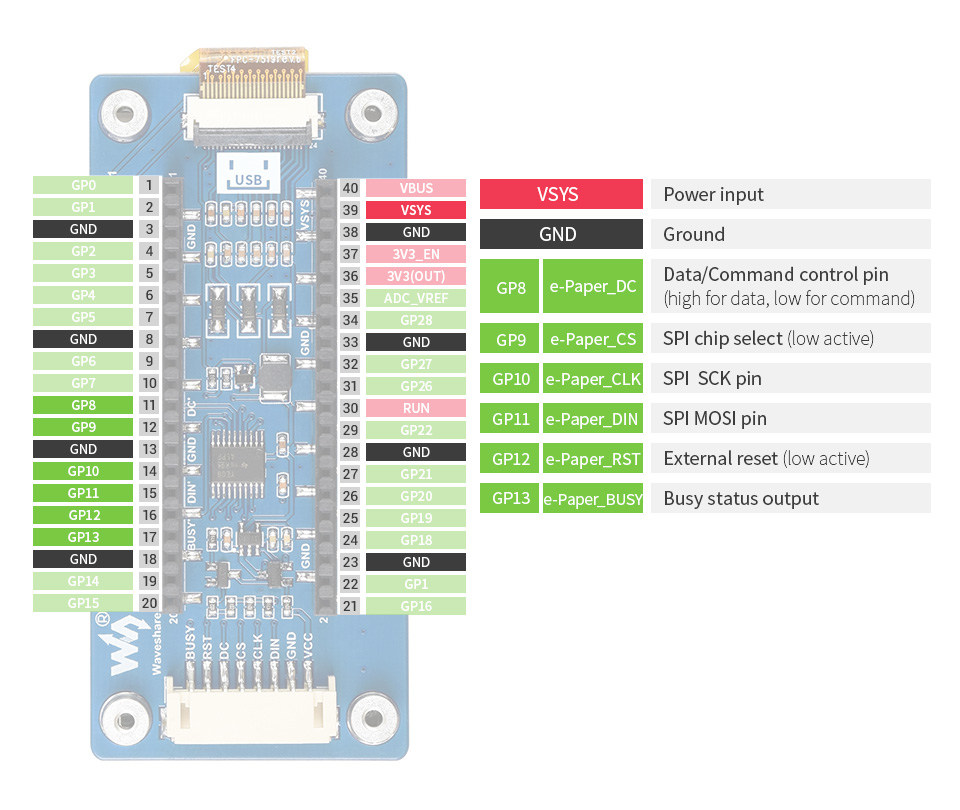

Sơ đồ chân

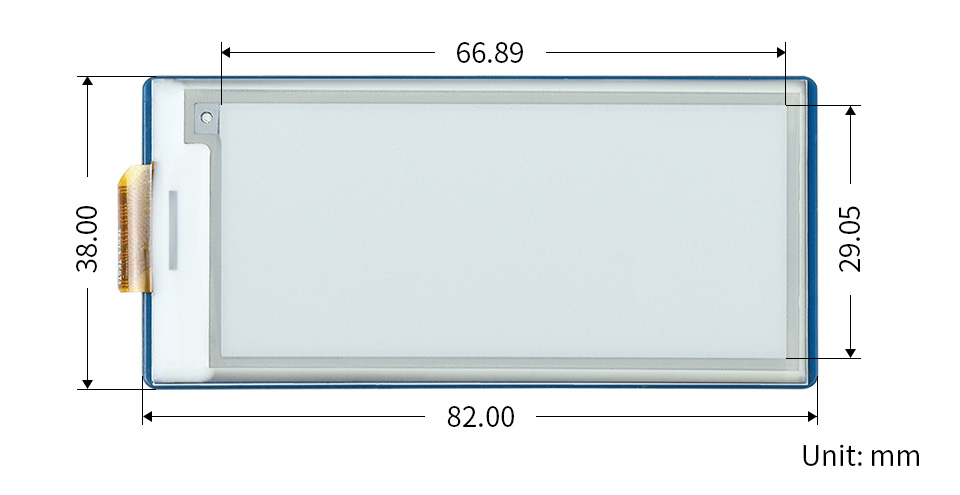

Kích thước

Tài liệu kỹ thuật: https://www.waveshare.com/wiki/Pico-ePaper-2.9
