Màn hình cảm ứng điện dung 7″ DSI, 1280×720 pixel, IPS, Kính cường lực liên kết quang học

Màn hình cảm ứng điện dung DSI 7 inch, độ phân giải 1280×720 pixel, Bảng điều khiển IPS, Bảng điều khiển kính cường lực liên kết quang học, Cảm ứng 10 điểm, Quy trình chống vân tay

Sản phẩm được phân phối chính thức bởi Raspberry Pi Việt Nam (chứng nhận nhà phân phối), đầy  đủ hồ sơ nhập khẩu, xuất hóa đơn cho các cá nhân, tổ chức có nhu cầu.

[ux_text text_align=”center”]

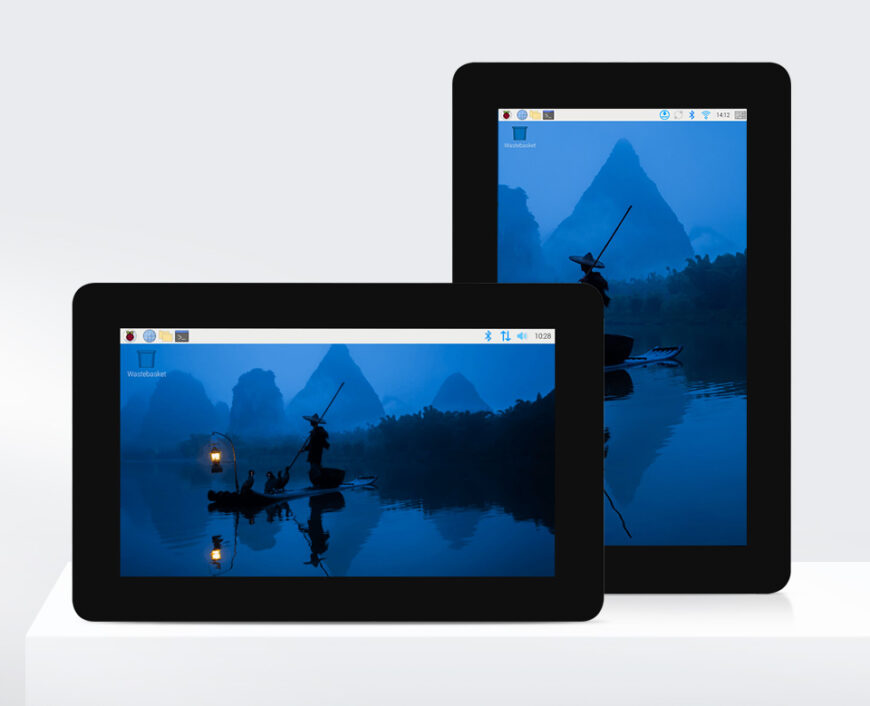

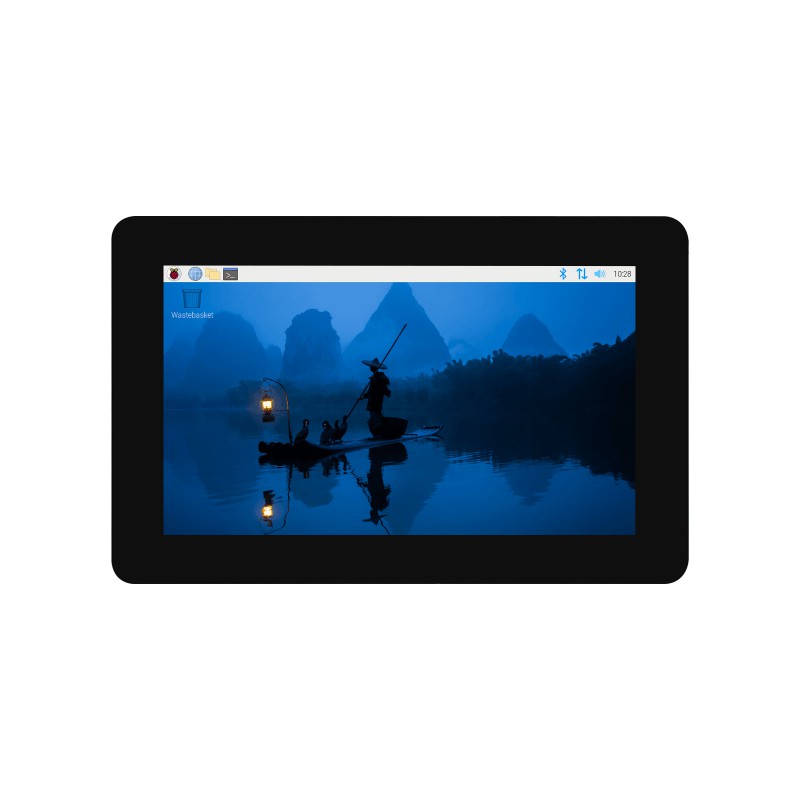

Màn hình cảm ứng điện dung DSI 7 inch

[/ux_text]
[ux_image id=”21225″ image_size=”original”]

[ux_text text_align=”center”]

Thông số kỹ thuật Màn hình cảm ứng 7″ IPS, DSI

[/ux_text]
[row class=”large-columns-5 xlarge-columns-5″]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”9108″]

Kích thước

7inch

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9109″]

Độ phân giải

1280×720

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”13369″]

Kết nối

DSI

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9111″]

Tấm nền

IPS

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9112″]

Góc nhìn

170 ^o

[/ux_image_box]

[/col]

[/row]
[row class=”large-columns-5 xlarge-columns-5″]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”21227″]

Độ sáng

450cd/㎡

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9113″]

Loại cảm ứng

Điện dung

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9115″]

Điểm cảm ứng

10 điểm

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”13370″]

Điều khiển cảm ứng

I2C

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”9117″]

Bảng điều khiển cảm ứng

Kính cường lực

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”3″ span__sm=”6″]

[ux_image_box img=”12296″]

Công nghệ màn hình cảm ứng

Liên kết quang học

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”21226″]

Lớp phủ

AF

[/ux_image_box]

[/col]
[col span=”3″ span__sm=”6″]

[ux_image_box img=”21228″]

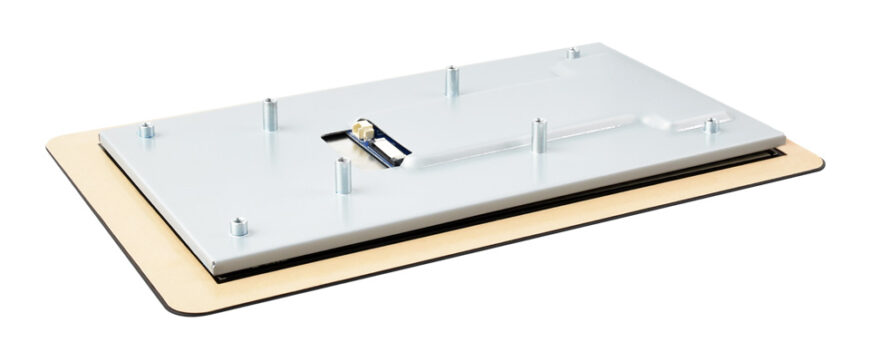

Vỏ bảo vệ

Tấm ốp lưng bằng kim loại nguyên khối

[/ux_image_box]

[/col]

[/row]
[ux_text text_align=”center”]

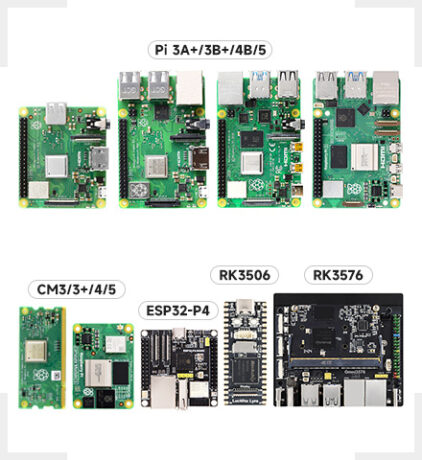

Thiết bị hỗ trợ

[/ux_text]
[row]

[col span=”6″ span__sm=”12″]

[ux_image id=”21229″ image_size=”original” width=”86″]

[/col]
[col span=”6″ span__sm=”12″]

• Raspberry Pi: Hỗ trợ hệ điều hành Raspberry Pi OS, cảm ứng 10 điểm
• ESP32-P4: Hỗ trợ các chương trình LVGL GUI, cảm ứng lên đến 10 điểm
• RK3506: Hỗ trợ Buildroot / Ubuntu, v.v. Cảm ứng 10 điểm
• RK3576: Hỗ trợ Buildroot / Debian / Ubuntu / Android, v.v. Cảm ứng 10 điểm

[/col]

[/row]
[ux_text text_align=”center”]

Mô hình kết nối

[/ux_text]

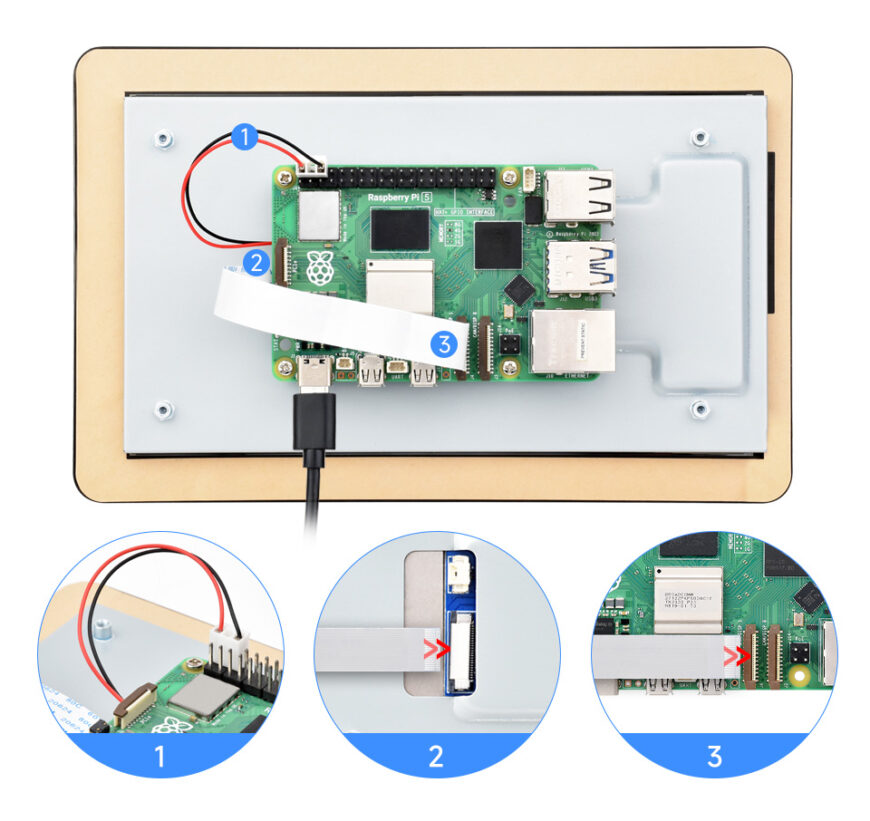

Kết nối với Raspberry Pi 5

Lưu ý: Vui lòng kết nối cáp FPC như hình trên và cấp nguồn cho màn hình LCD thông qua chân GPIO 5V

[ux_image id=”21230″ image_size=”original” image_hover=”zoom”]

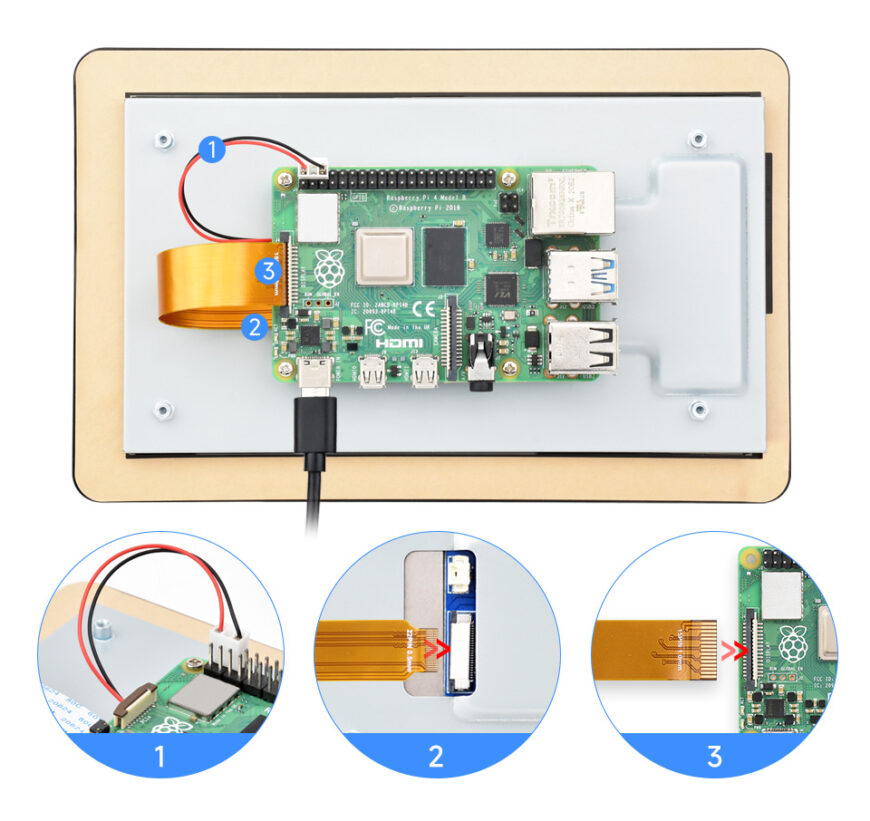

Hoạt động với Raspberry Pi 4B

Lưu ý: Vui lòng kết nối cáp DSI như hình trên và cấp nguồn cho màn hình LCD thông qua chân GPIO 5V

[ux_image id=”21231″ image_size=”original” image_hover=”zoom”]

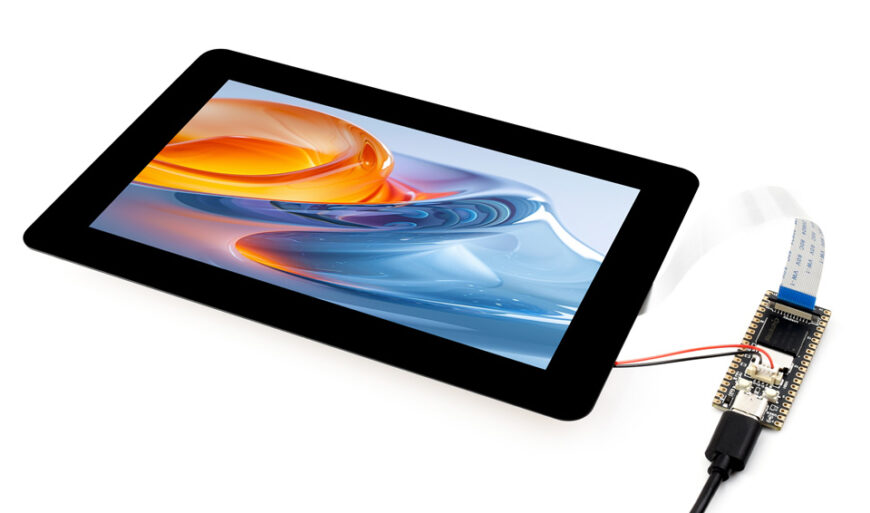

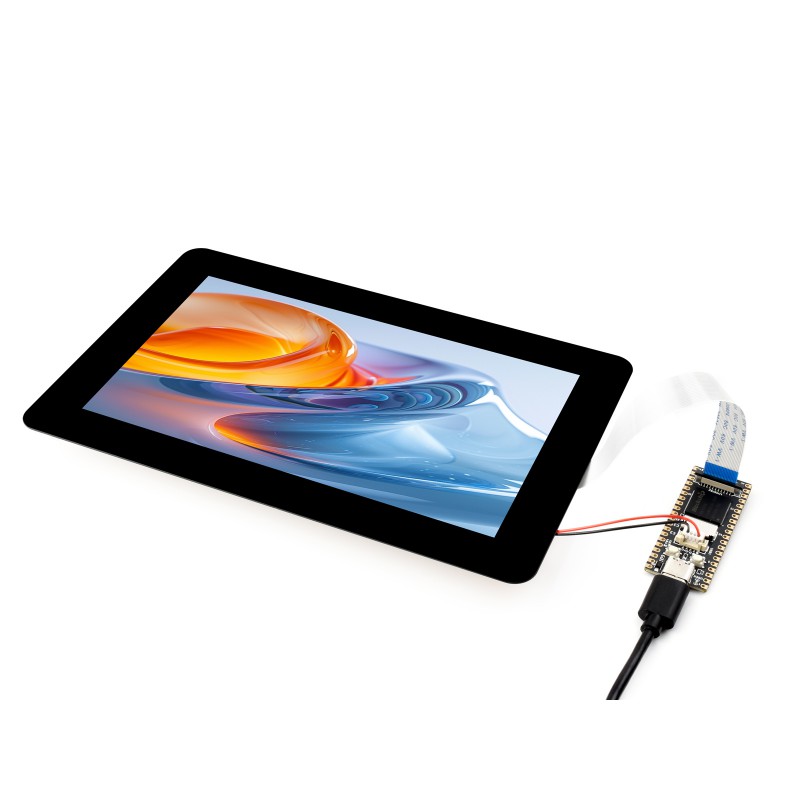

Làm việc với ESP32-P4-NANO

[ux_image id=”21232″ image_size=”original” image_hover=”zoom”]

Làm việc với Luckfox Lyra

[ux_image id=”21233″ image_size=”original” image_hover=”zoom”]

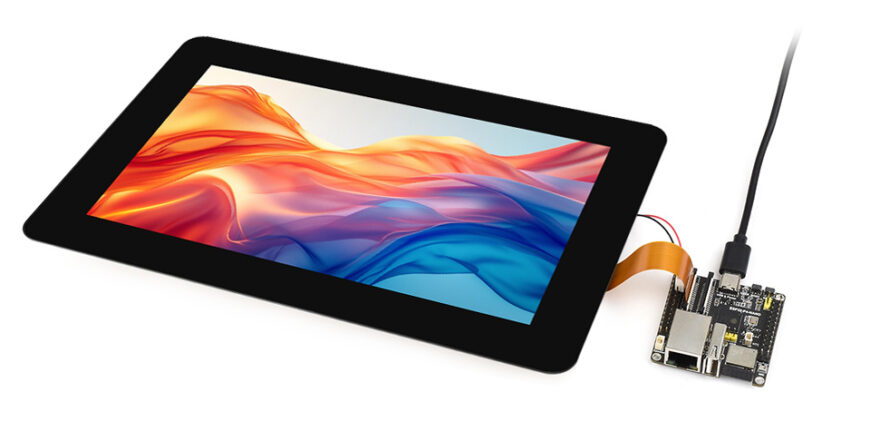

Làm việc với Luckfox Omni3576

[ux_image id=”21235″ image_size=”original” image_hover=”zoom”]

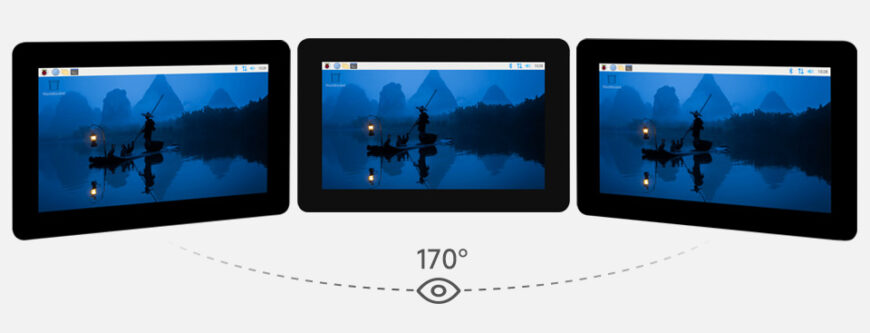

Bảng điều khiển IPS

Hiệu suất hiển thị tuyệt vời với góc nhìn rộng 170 °

[ux_image id=”21238″ image_size=”original”]

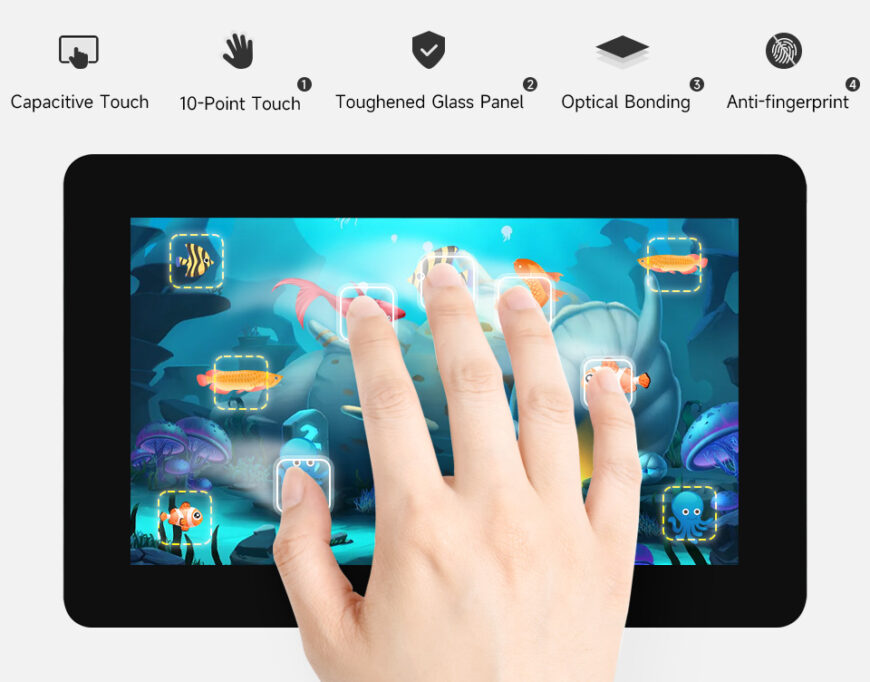

Cảm ứng điện dung 10 điểm

[ux_image id=”21236″ image_size=”original”]

Ghi chú:

1. Cảm ứng lên đến 10 điểm, tùy thuộc vào hệ điều hành
2. bảng kính cường lực có độ cứng lên đến 6H
3. Liên kết quang học, cung cấp hình ảnh rõ ràng, chống bụi
4. Áp dụng lớp phủ bảng chống vân tay, dễ lau chùi

[ux_text text_align=”center”]

Điều chỉnh được độ sáng màn hình

[/ux_text]
[ux_image id=”21239″ image_size=”original”]

[ux_text text_align=”center”]

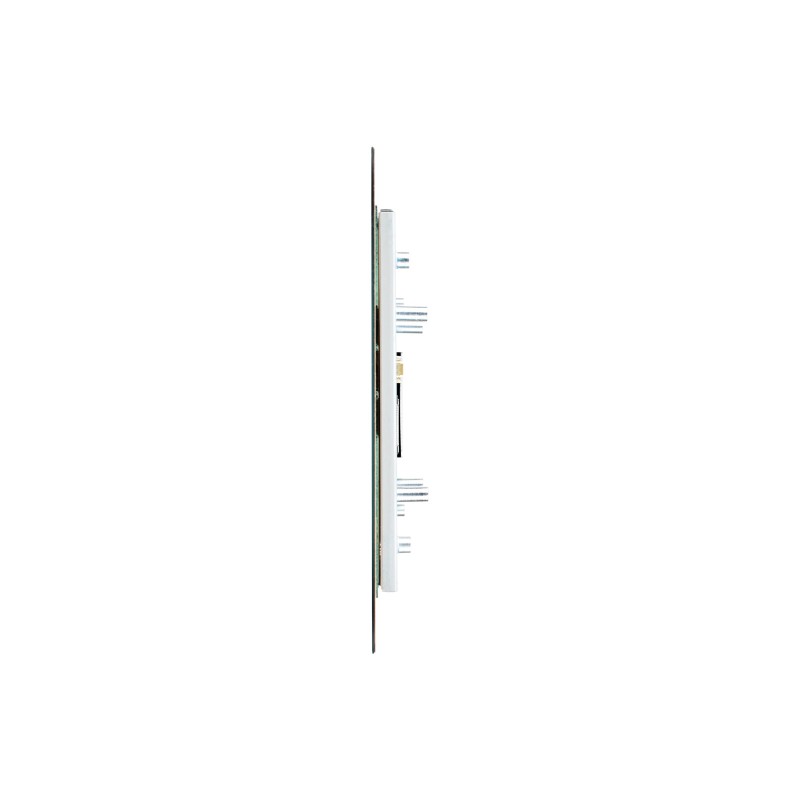

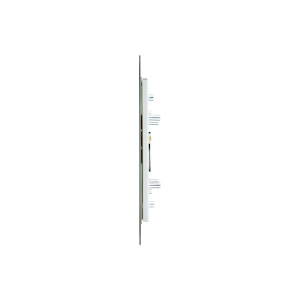

Mỏng hơn và tiết kiệm không gian hơn

Tích hợp mạch trình điều khiển vào cáp FPC, tổng độ dày của màn hình LCD chỉ 9,3mm

[/ux_text]
[ux_image id=”21240″ image_size=”original”]

[ux_text text_align=”center”]

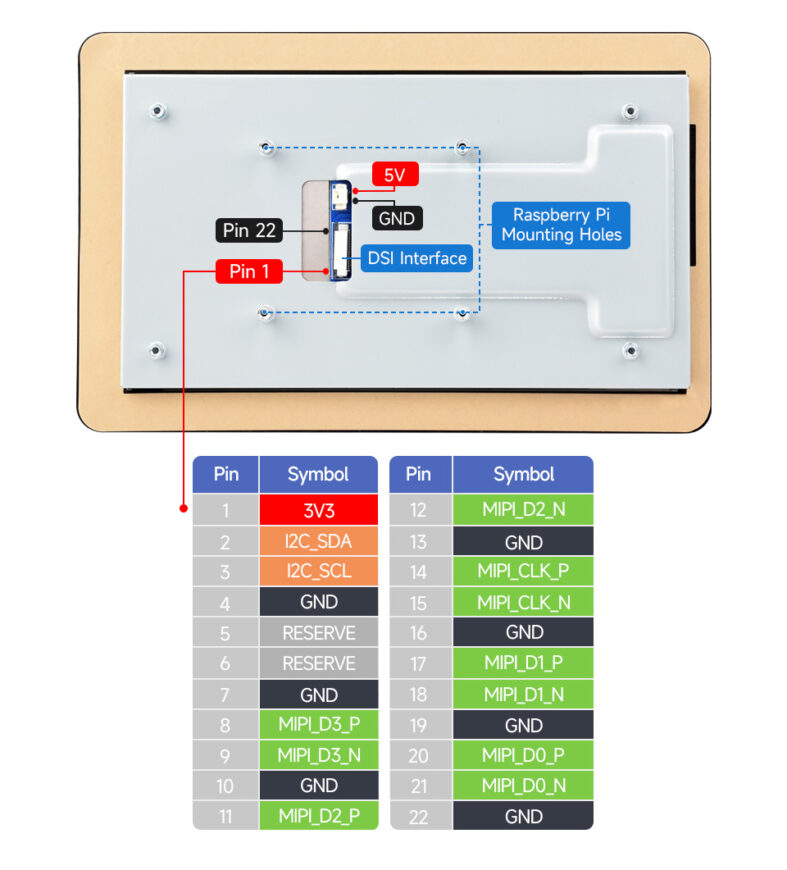

Định nghĩa giao diện

[/ux_text]
[ux_image id=”21241″ image_size=”original”]

[ux_text text_align=”center”]

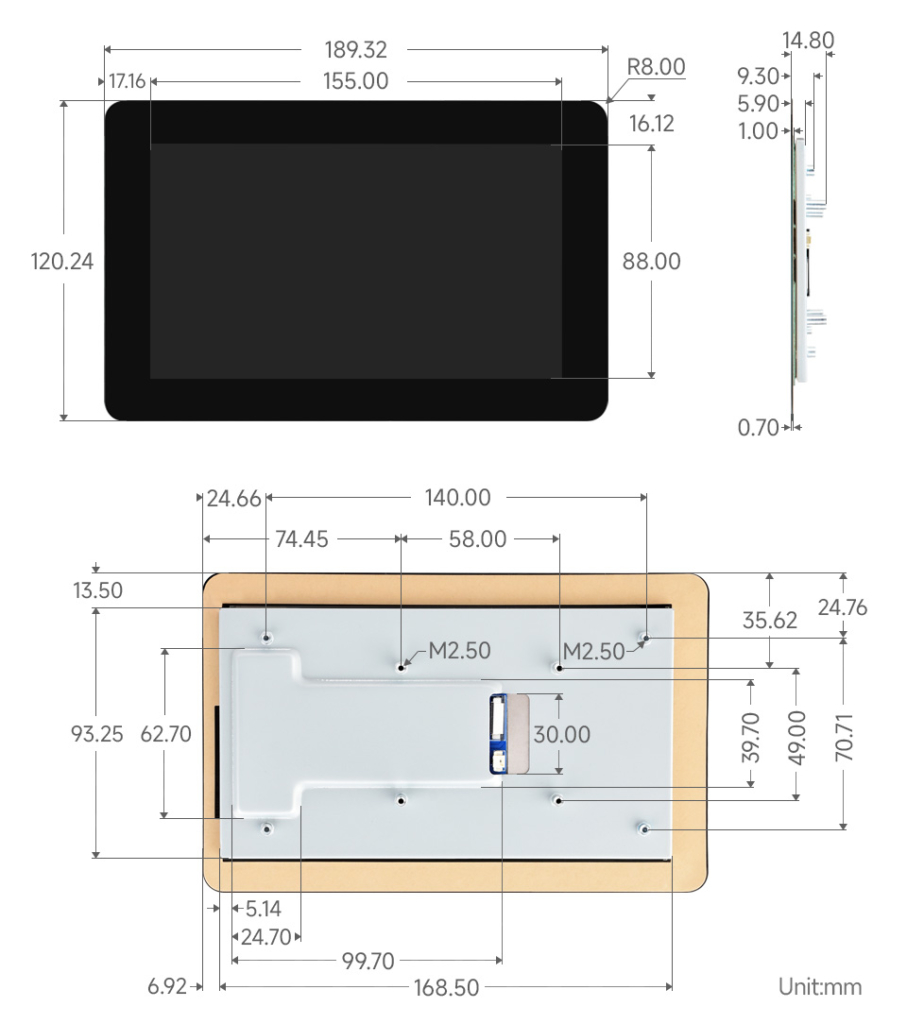

Kích thước màn hình

[/ux_text]
[ux_image id=”21242″ image_size=”original”]

Tài liệu hướng dẫn cài đặt màn hình (bắt buộc trước khi sử dụng): http://www.waveshare.com/wiki/7inch_DSI_LCD_(H)
