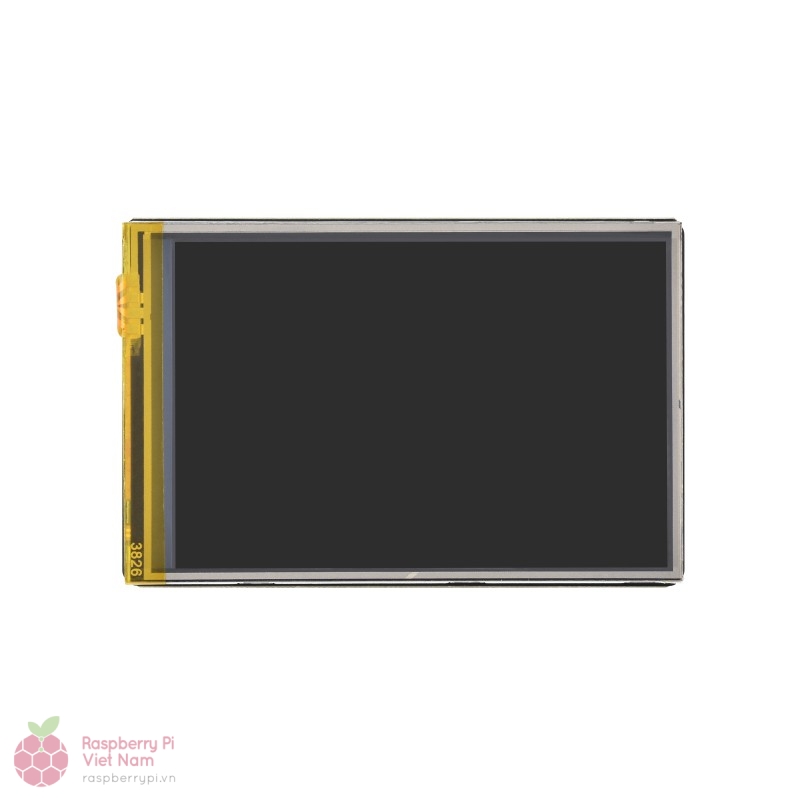

Màn hình cảm ứng 3.5″ (G) – 320×480 Pixel – 262K Màu

Màn hình cảm ứng 3.5″ (G) dành cho Raspberry Pi, sử dụng tấm nền IPS, độ phân giải 320×480, quy trình mạ vàng (Immersion Gold), hiển thị 262K màu.

Màn hình cảm ứng 3.5″ (G) dành cho Raspberry Pi.

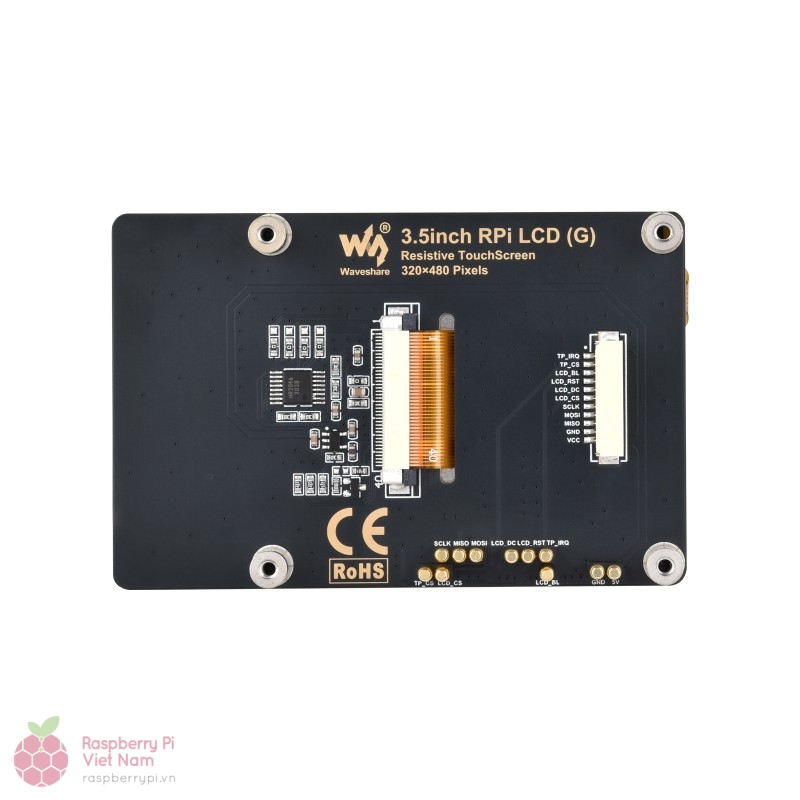

Tích hợp driver ST7796S và chip điều khiển cảm ứng điện trở XPT2046.

Cung cấp sẵn các source code mẫu cho Raspberry Pi, Raspberry Pi Pico, ESP32 và Arduino.

[ux_image id=”25005″ image_size=”original”]

[row]

[col span=”2″ span__sm=”12″]

[ux_image_box img=”9108″ image_size=”original”]

Kích thước

3.5″

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”9109″ image_size=”original”]

Độ phân giải

480×320 pixel

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25007″]

Dài màu

262K

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25009″ image_size=”original”]

Điều khiển cảm ứng

SPI

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25008″]

Tấm màn

IPS

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25010″]

Bộ điều khiển màn hình

ST7796S

[/ux_image_box]

[/col]

[/row]
[row]

[col span=”2″ span__sm=”12″]

[ux_image_box img=”25011″ image_size=”original”]

Bộ điều khiển cảm ứng

XPT2046

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”10305″ image_size=”original”]

Giao diện cảm ứng

SPI

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”10304″ image_size=”original”]

Loại cảm ứng

Cảm ứng điện trở

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”9112″]

Góc nhìn rộng

170°

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”9114″]

Chúng nhận 1

CE

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25012″]

Chứng nhận 2

RoHS

[/ux_image_box]

[/col]
[col span=”2″ span__sm=”12″]

[ux_image_box img=”25013″]

Quy trình PCB

Ngâm Vàng

[/ux_image_box]

[/col]

[/row]

Màn hình mặc định hiển thị theo chiều dọc với độ phân giải 320×480 (Rộng × Cao). Thay đổi cấu hình phần mềm để hiển thị theo chiều ngang.

Tính năng nổi bật

• Màn hình 262K màu với độ phân giải 320 × 480, mang lại hiệu ứng hình ảnh xuất sắc
• Tích hợp chip driver ST7796S và chip điều khiển cảm ứng điện trở XPT2046, sử dụng giao tiếp SPI, giảm thiểu số chân IO cần thiết
• Hỗ trợ giao tiếp Pigo và kết nối cáp GH1.25 11PIN
• Sử dụng quy trình mạ Immersion Gold, bề mặt đẹp và tăng độ bền
• Đi kèm tài liệu phát triển trực tuyến và hướng dẫn sử dụng, bao gồm ví dụ cho Raspberry Pi, Raspberry Pi Pico, ESP32 và Arduino

Thông số kỹ thuật

• Điện áp hoạt động: 5V
• Mức logic: 3,3V
• Trình điều khiển màn hình: ST7796S
• Trình điều khiển cảm ứng: XPT2046
• Giao diện hiển thị: SPI 4 dây
• Giao diện cảm ứng: SPI
• Loại bảng hiển thị: IPS
• Kích thước hiển thị: 3,5 inch
• Loại cảm ứng: Điện trở
• Điểm tiếp xúc: Cảm ứng một điểm
• Kích thước hiển thị (mm): 49,56 × 74,04
• Kích thước bảng cảm ứng (mm): 54,86 × 83,79

Màn hình cảm ứng điện trở 3,5 inch

Tích hợp chip điều khiển màn hình ST7796S và chip điều khiển cảm ứng điện trở XPT2046

[ux_image id=”25014″ image_size=”original” image_hover=”zoom”]

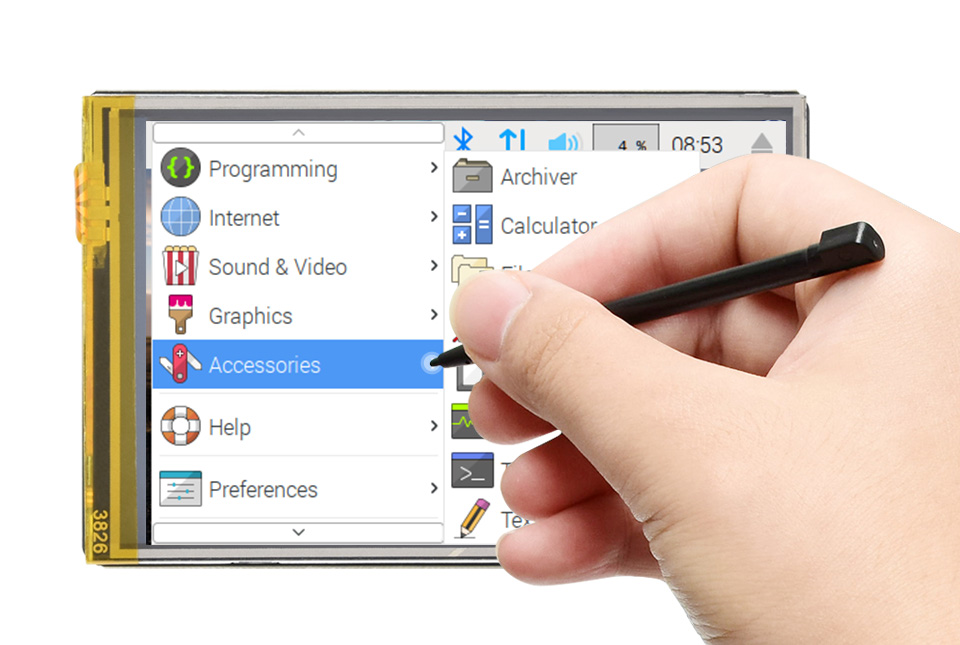

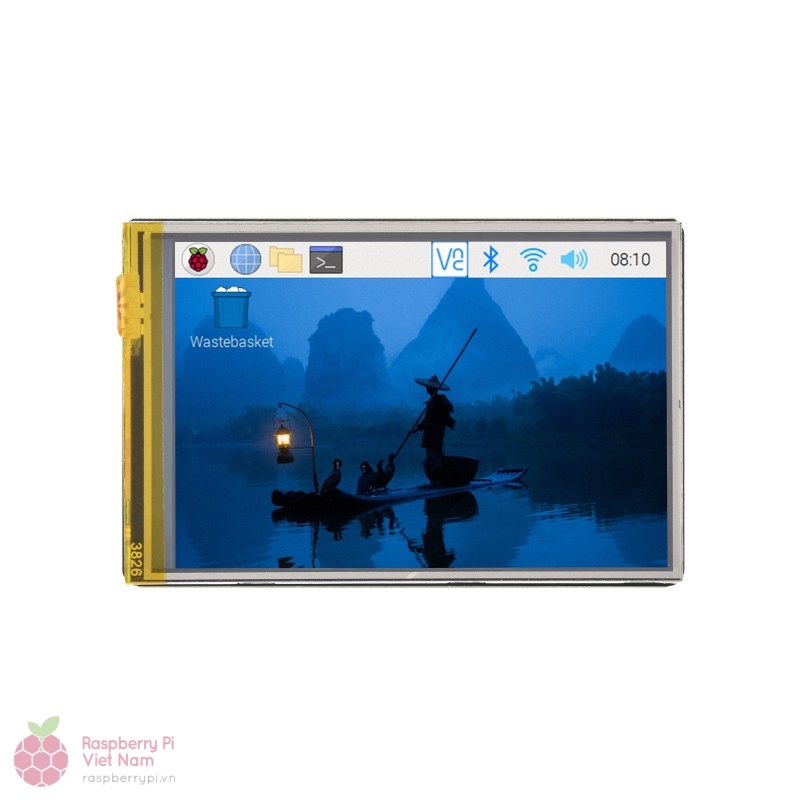

Hiển thị mượt mà và ổn định

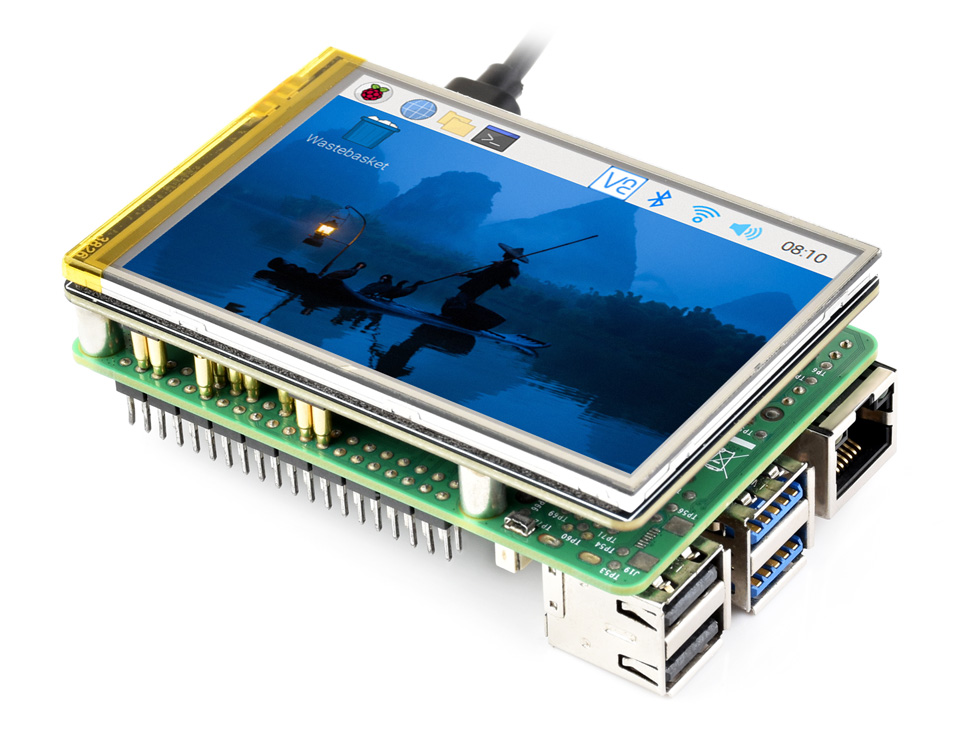

Tương thích cao với hệ điều hành Raspberry Pi Desktop, hỗ trợ hoạt động mượt mà và ổn định.

[ux_image id=”25015″ image_size=”original” image_hover=”zoom”]

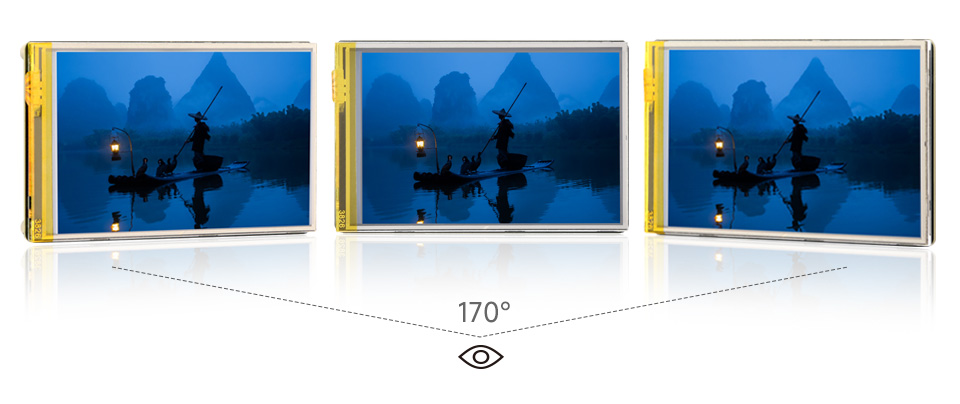

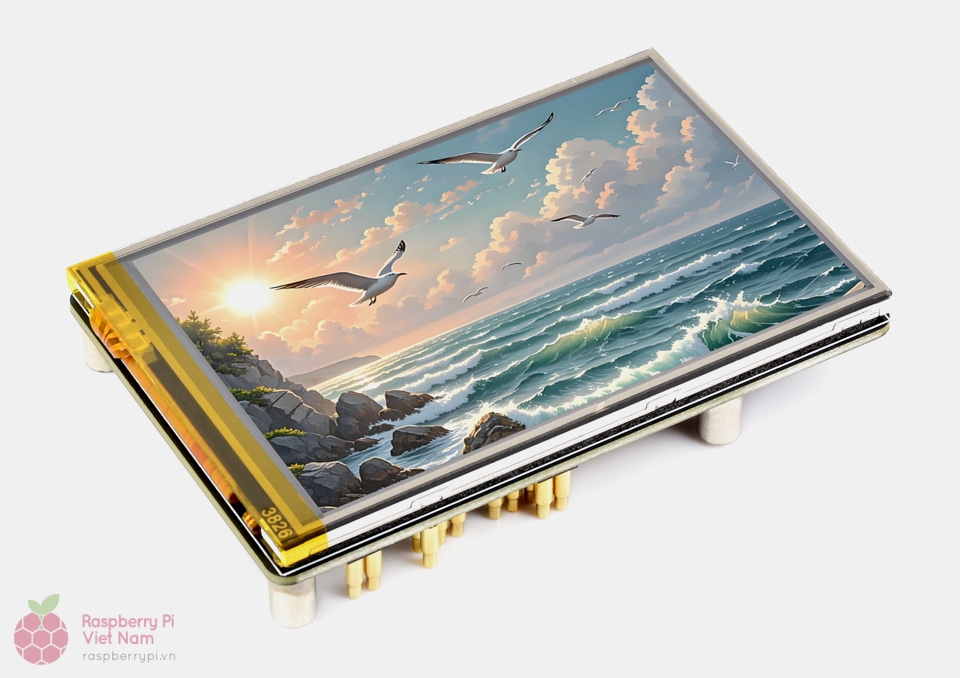

Tấm nền IPS

Hiệu suất hiển thị tuyệt vời, 262K màu, góc nhìn rộng.

[ux_image id=”25016″ image_size=”original” image_hover=”zoom”]

Hỗ trợ tần số quét 60Hz, mang lại trải nghiệm hoạt động mượt mà hơn.

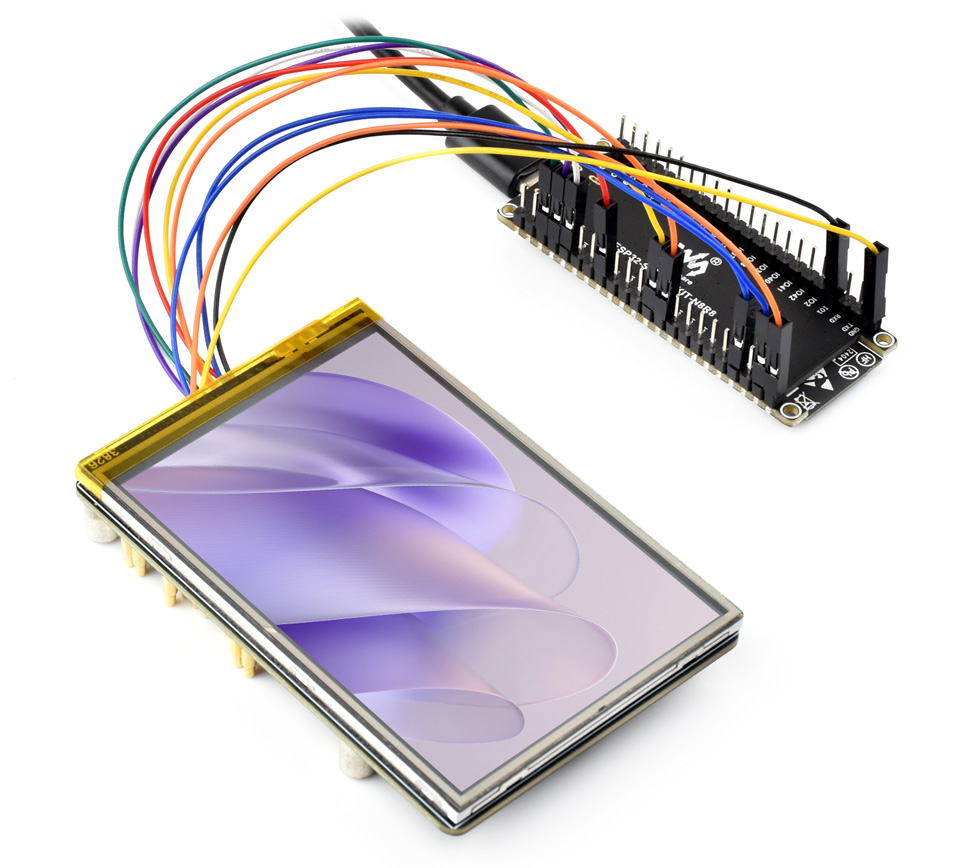

Phù hợp với nhiều nền tảng

Phù hợp với nhiều nền tảng Raspberry Pi, Raspberry Pi Pico, ESP32 và Arduino.

[ux_products cat=”973,837″]

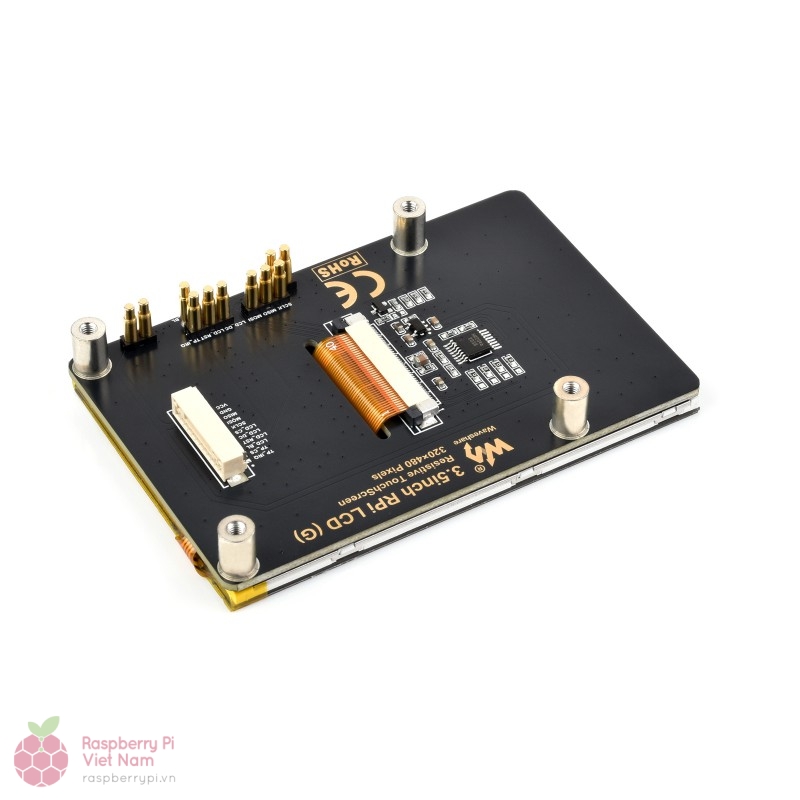

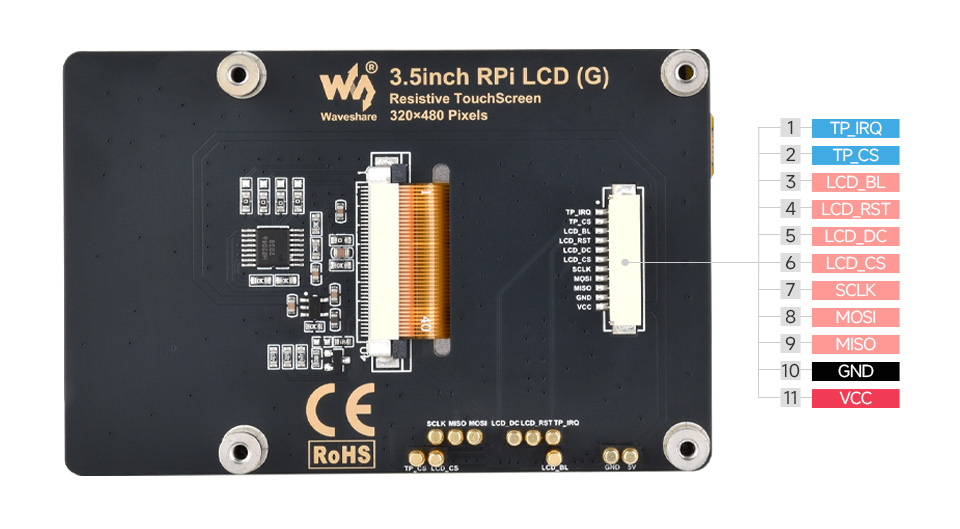

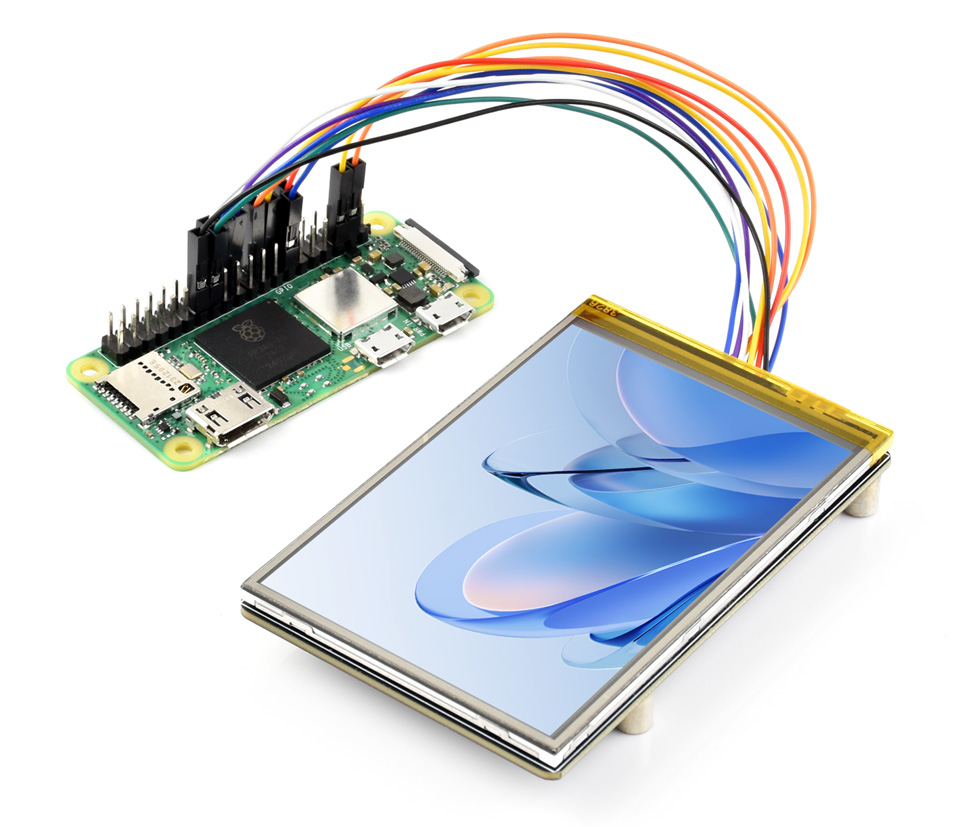

Tùy chọn kết nối màn hình LCD với bo chủ thông qua cổng GH1.25 11PIN hoặc chân Pigo.

[ux_image id=”25017″ image_size=”original” image_hover=”zoom”]

[ux_image id=”25102″ image_size=”original”]

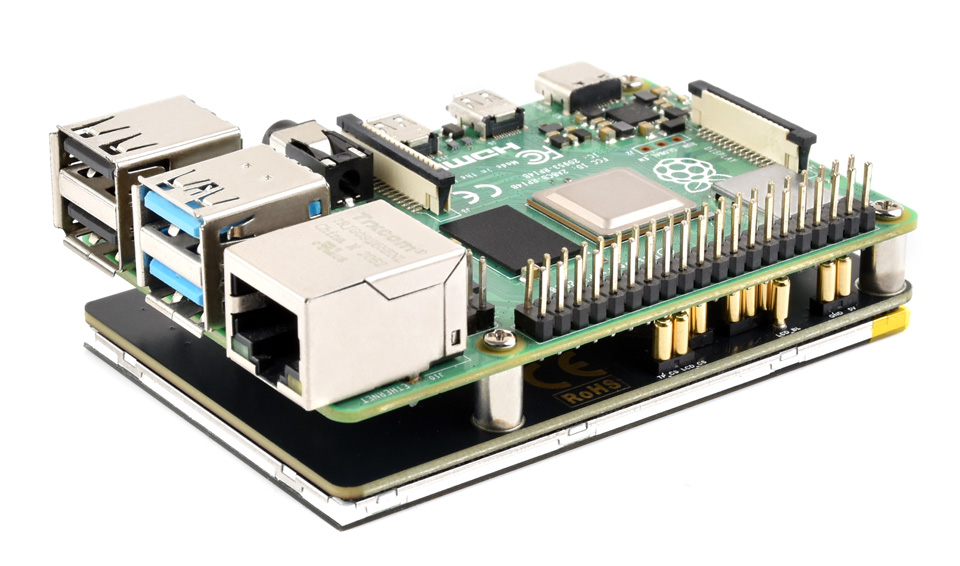

Kết nối phần cứng

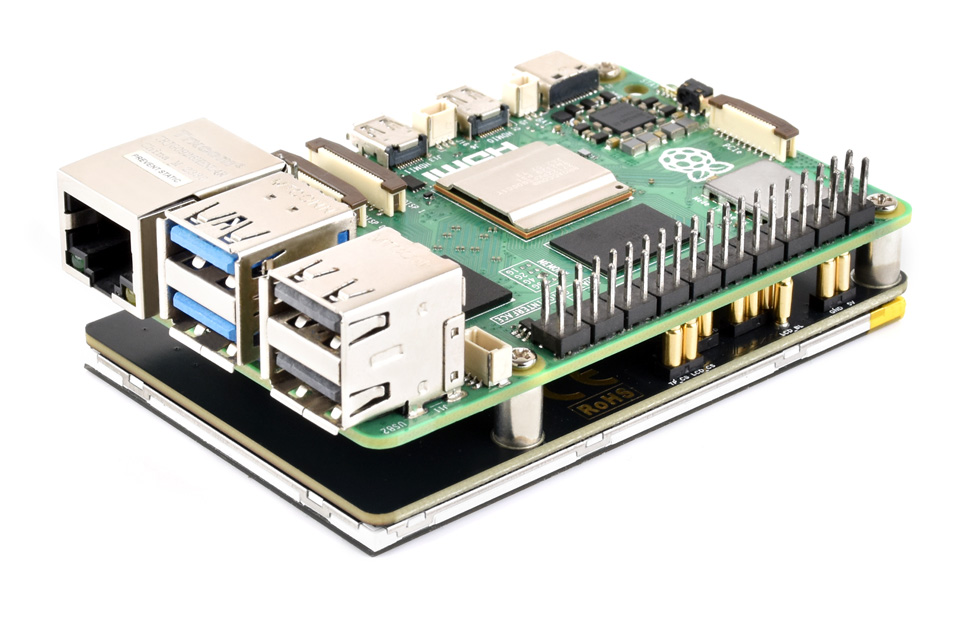

Kết nối với Raspberry Pi 5

[ux_image id=”25018″ image_size=”original” image_hover=”zoom”]

[ux_image id=”25019″ image_size=”original” image_hover=”zoom”]

[ux_image id=”25020″ image_size=”original” image_hover=”zoom”]

[ux_image id=”25021″ image_size=”original” image_hover=”zoom”]

[ux_image id=”25022″ image_size=”original” image_hover=”zoom”]

Kích thước màn hình

Tài liệu kỹ thuật

Bạn có thể xem hướng dẫn và tài liệu kỹ thuật của màn hình tại đây. Lưu ý, màn hình cần phải cấu hình và cài driver mới có thể hoạt đông được.
