Mạch mở rộng IO, USB HDMI Adapter và vỏ kim loại Raspberry Pi CM 4

CM4-IO-BASE-BOX-A và USB HDMI Adapter

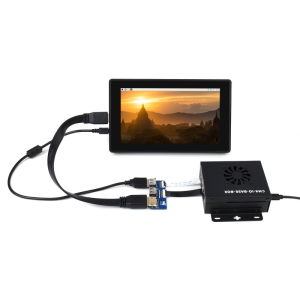

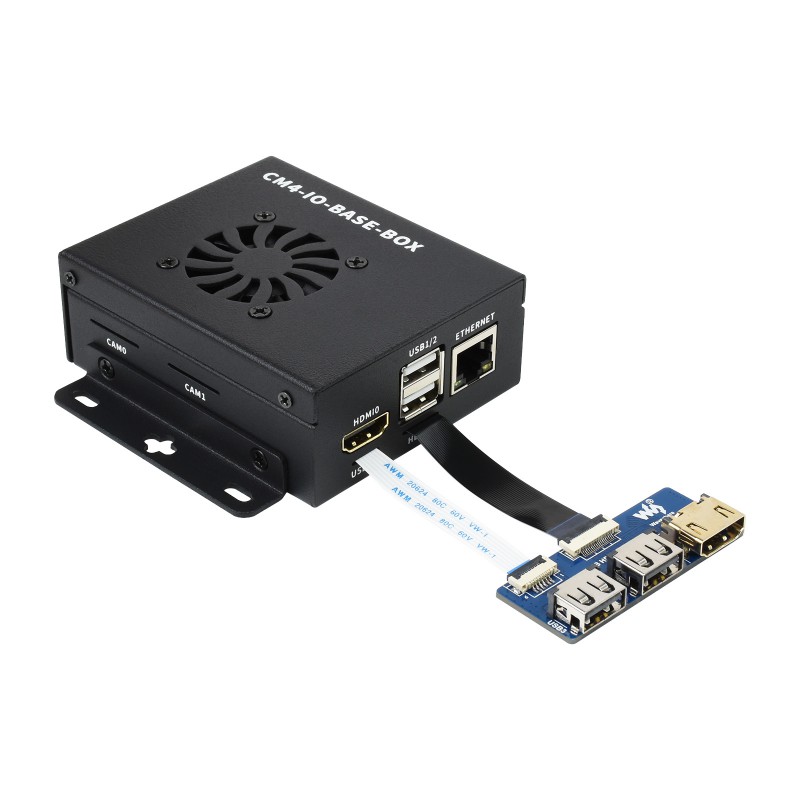

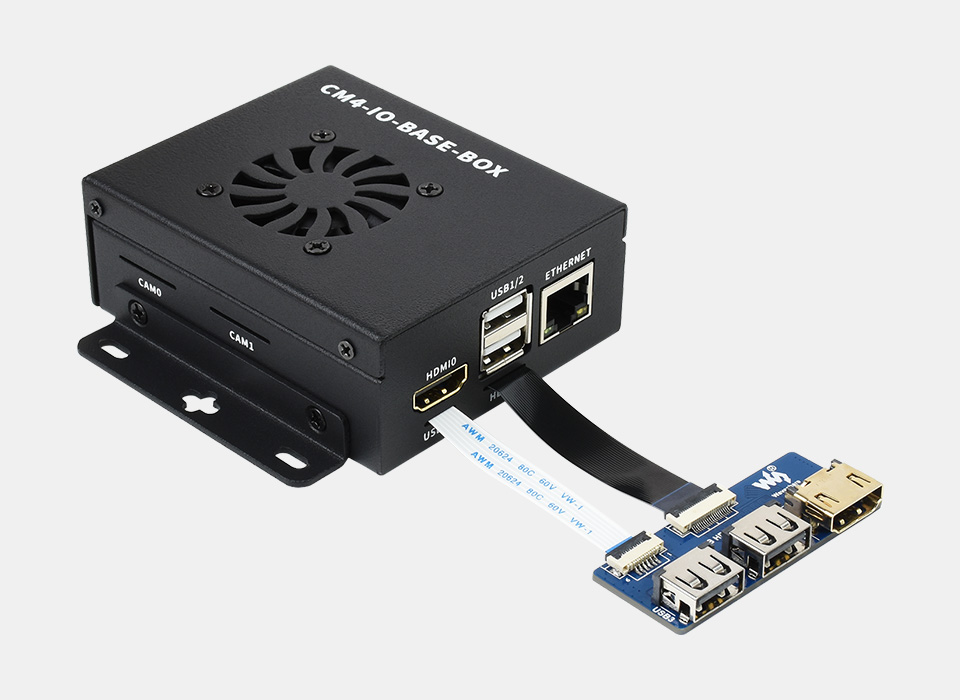

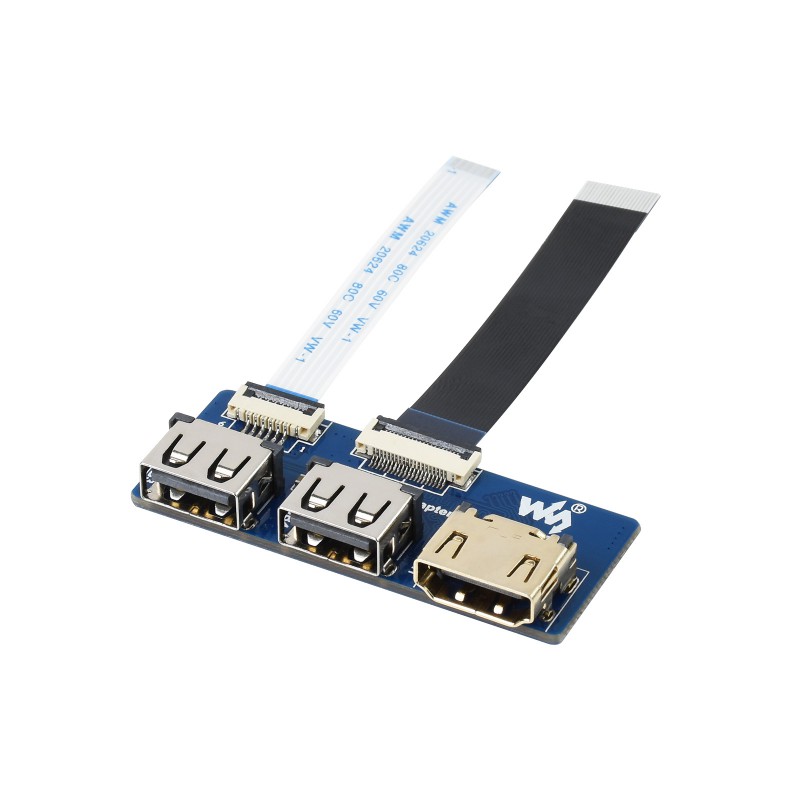

Mở rộng bổ sung thêm cổng USB và kết nối HDMI qua cáp FFC

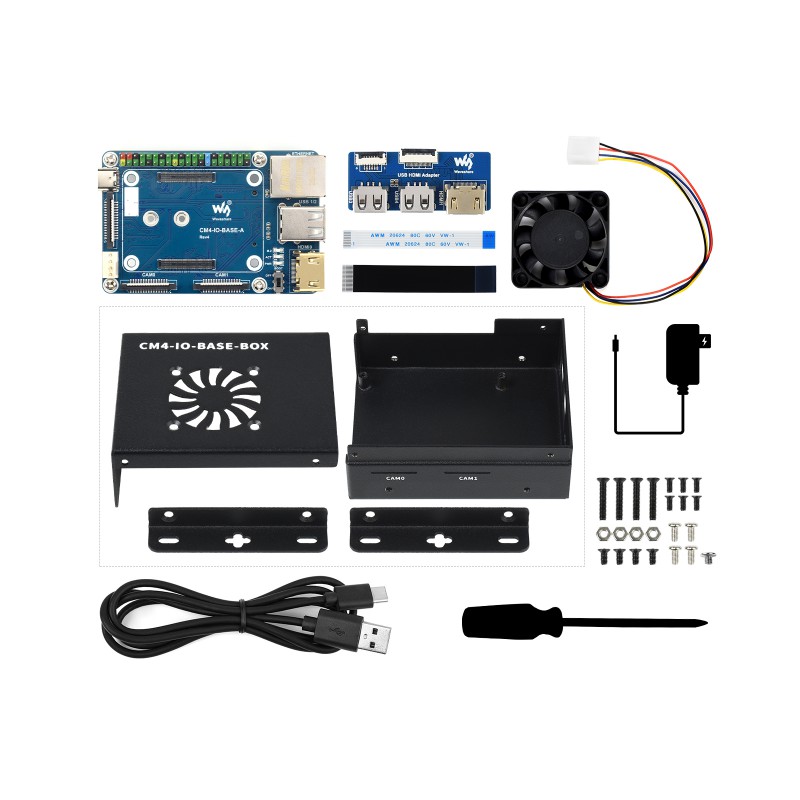

Ảnh minh họa sản phẩm

Lưu ý: CM4 chưa bao gồm trong bộ sản phẩm. Bạn có thể đặt mua CM tại đây.

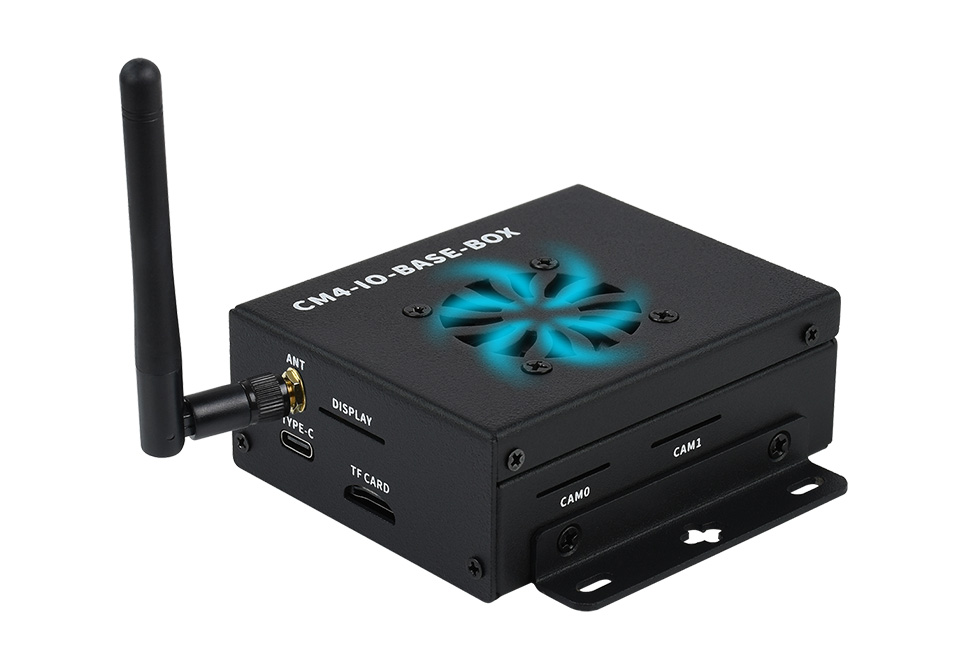

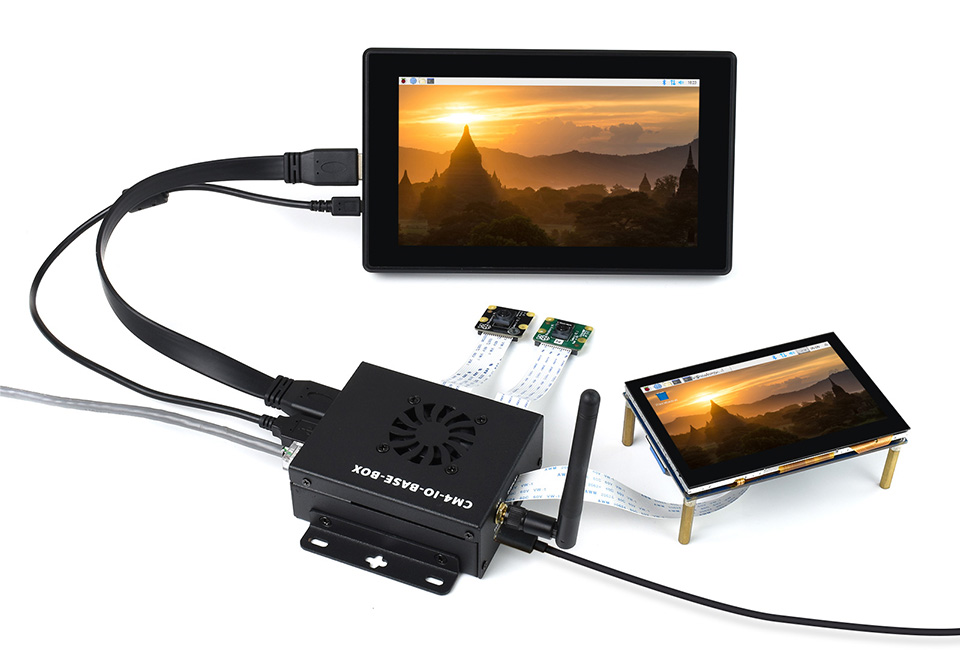

Máy tính Mini dựa trên nền tảng Raspberry Pi Compute Module 4

Bao gồm bo mạch Mini IO Board phiên bản Lite bên trong, nhanh chóng và dễ dàng lắp ráp một bộ máy tính mini hoàn chỉnh

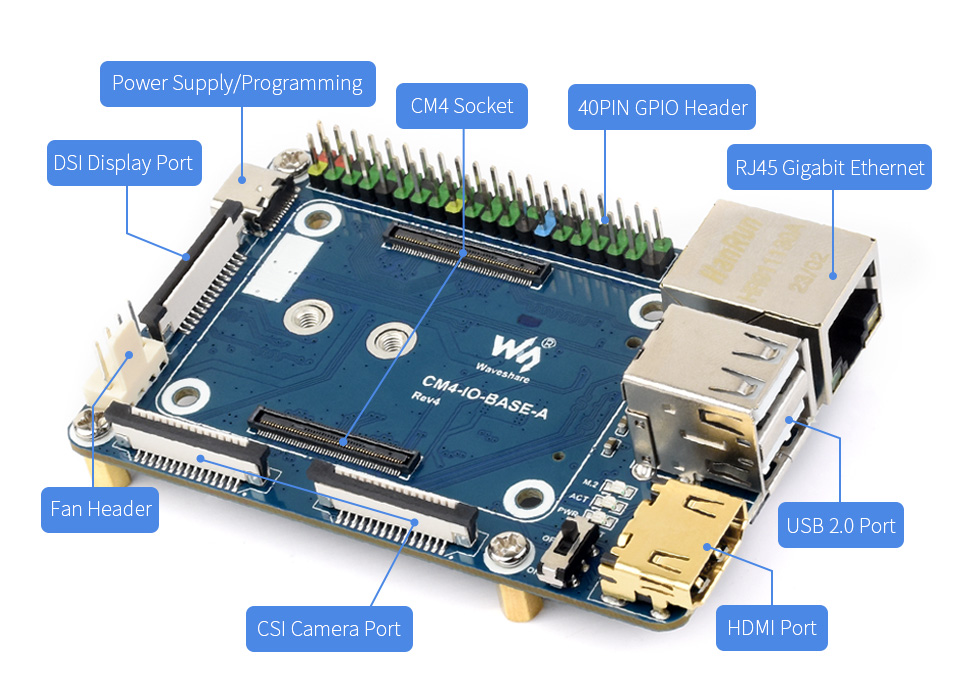

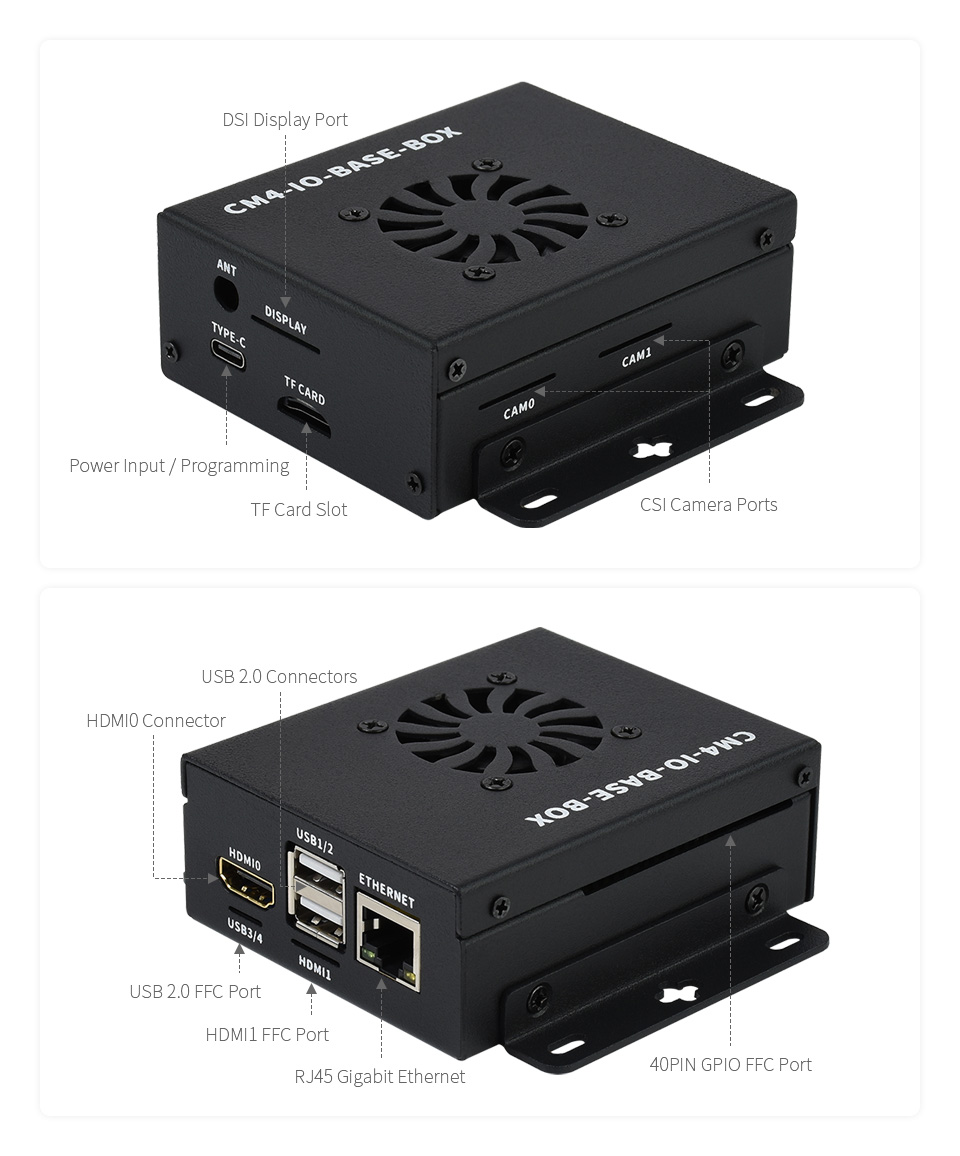

Đầu kết nối ngoại vi phong phú

Các đầu kết nối tích hợp bao gồm: CSI / DSI / FAN / HDMI / USB / RJ45 Gigabit Ethernet / Khe cắm thẻ Micro SD / Khe cắm M.2

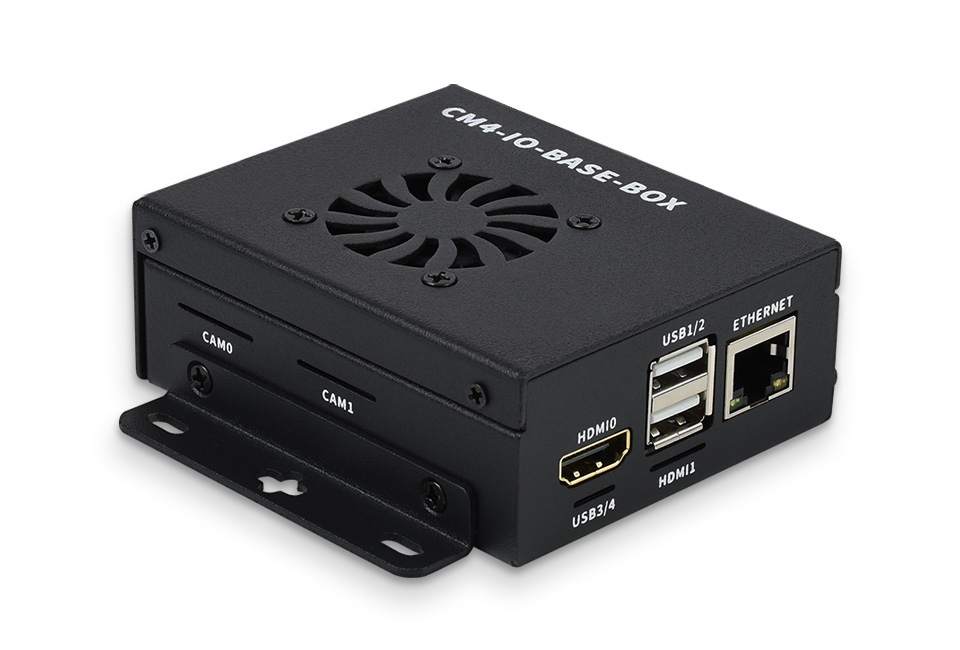

Vỏ hộp sắt hoàn thiện tinh xảo với các cổng được khắc tên rõ ràng

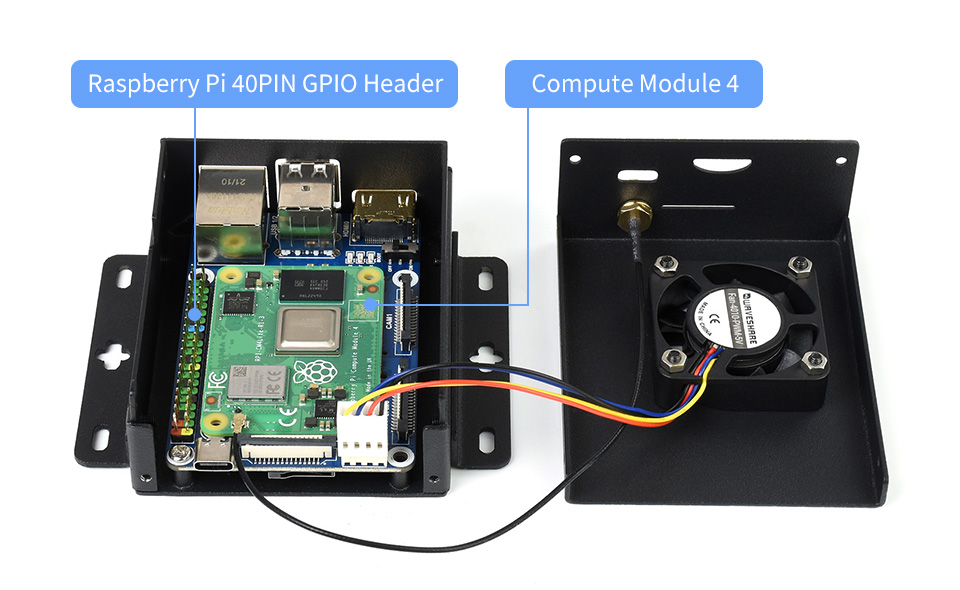

Tích hợp quạt làm mát

Đi kèm với quạt làm mát, kết hợp với các lỗ thông hơi giúp tản nhiệt tốt hơn

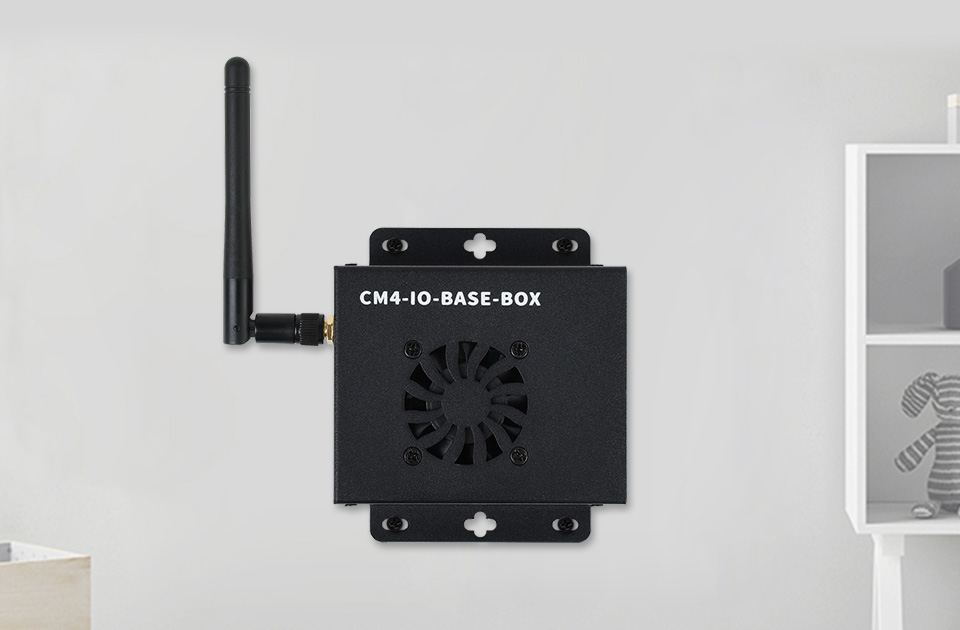

Hỗ trợ giá treo tường

Các lỗ treo tường ở hai bên, tiện dụng để gắn

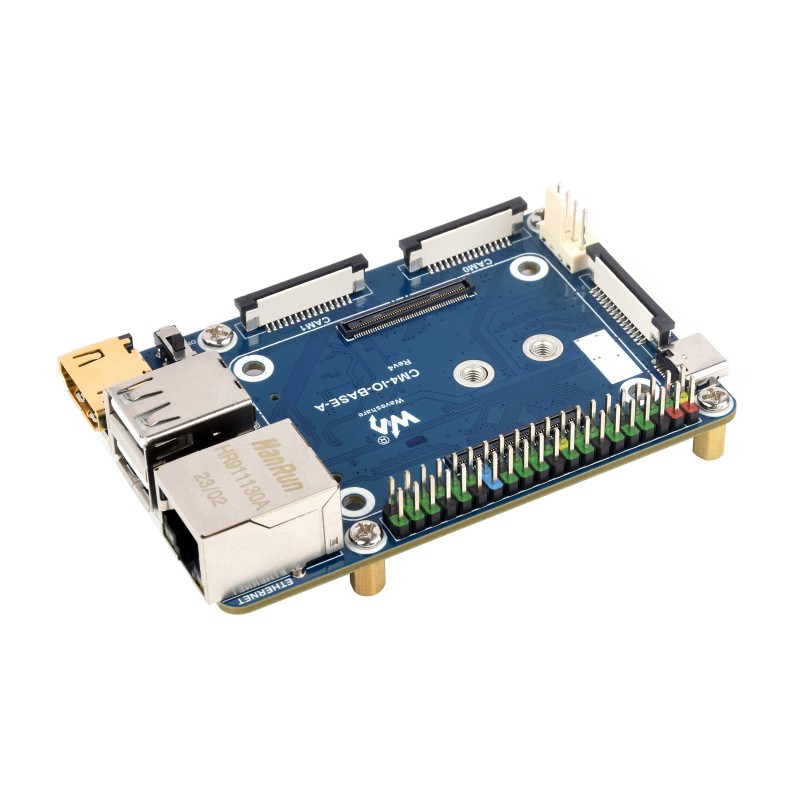

Thông số kỹ thuật Bo mạch Nano Base (B)

• CM4 socket: suitable for all variants of Compute Module 4
• Networking
  • Gigabit Ethernet RJ45 connector

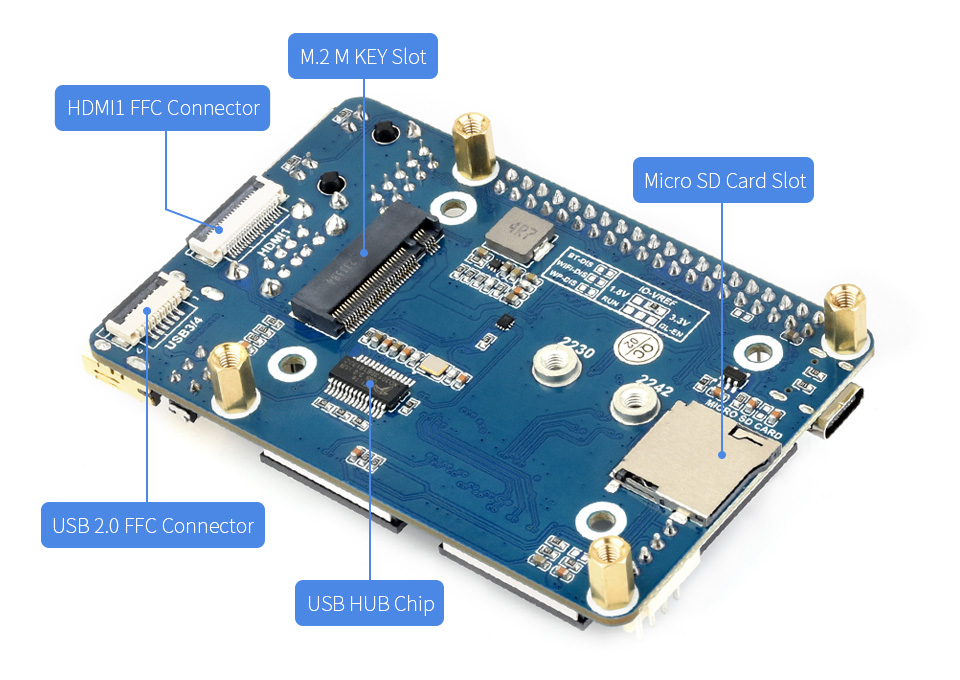

  • M.2 M KEY, supports communication modules or NVME SSD
• Connector: Raspberry Pi 40PIN GPIO header
• USB: USB 2.0 Type A × 2, USB 2.0 via FFC connector × 2
• Display: MIPI DSI display port (15pin 1.0mm FPC connector)
• Camera: MIPI CSI-2 camera port × 2 (15pin 1.0mm FPC connector)
• Video: HDMI port × 2 (including one port via FFC connector), supports 4K 30fps output
• RTC: N/A
• Storage: MicroSD card socket for Compute Module 4 Lite (without eMMC) variants
• Fan header: no fan control, 5V
• Power input: 5V

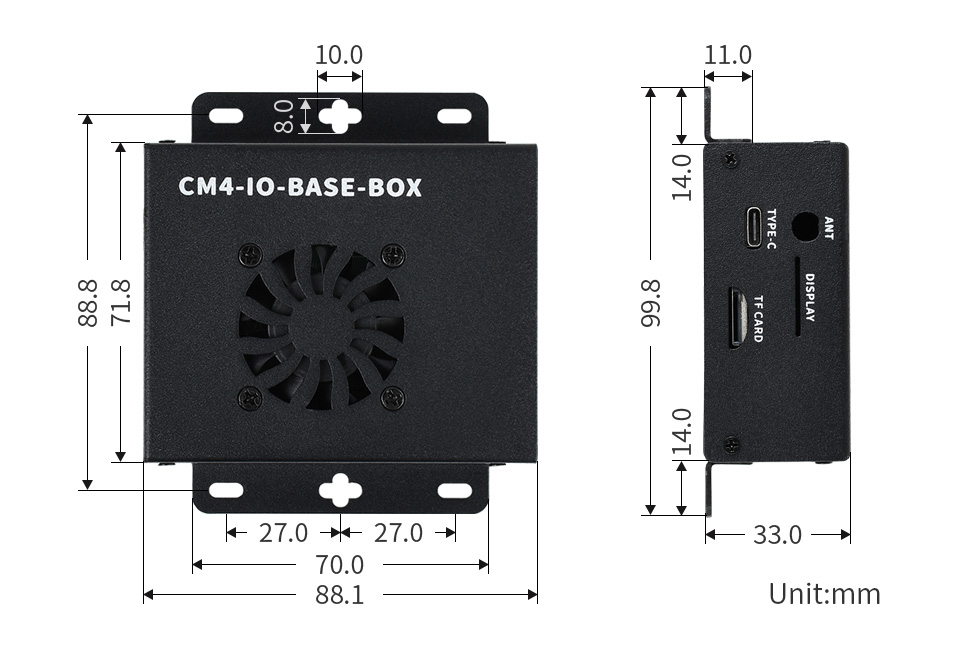

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/CM4-IO-BASE-A
