Mạch mở rộng Ethernet và USB Raspberry Pi

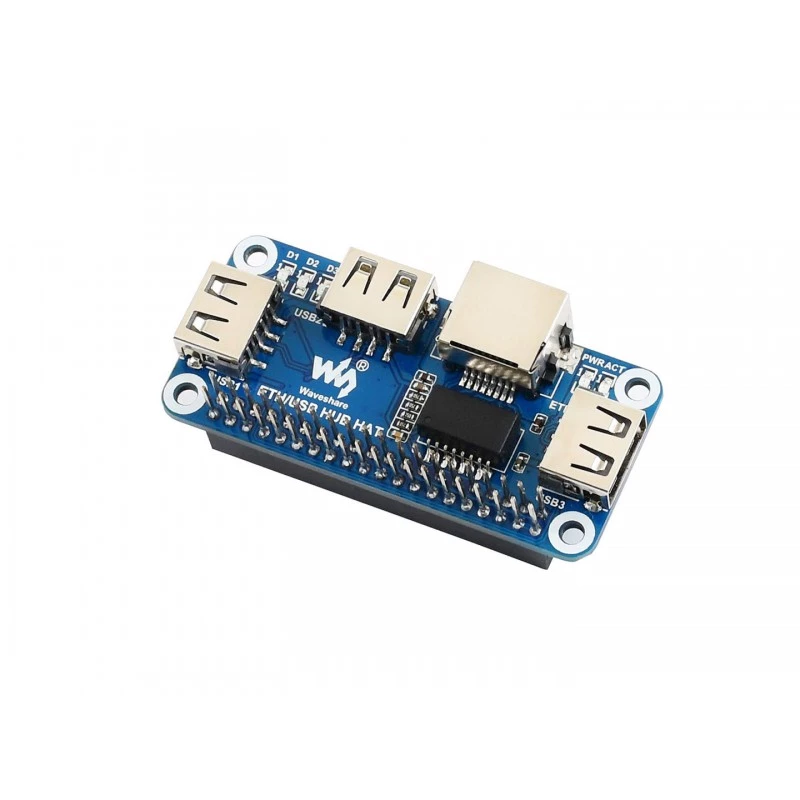

Giới thiệu mạch mở rộng Ethernet và USB

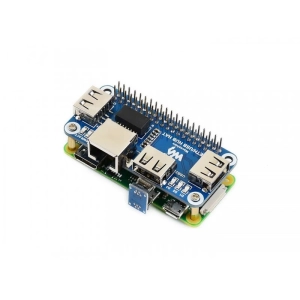

Bo mạch mở rộng Ethernet và USB giúp bạn mở rộng thêm 1 cổng Ethernet 100Mbps và 03 cổng USB 2.0. Nó có thể hoạt động với nhiều phiên bản khác nhau của mạch Raspberry Pi và kích thước của mạch mở rộng được thiết kế để hoàn toàn phù hợp với mạch Pi Zero.

Raspberry Pi Việt Nam phân phối sản phẩm theo ủy quyền trực tiếp từ nhà sản xuất WaveShare.

Raspberry Pi Việt Nam là nhà phân phối chính thức các sản phẩm của WaveShare

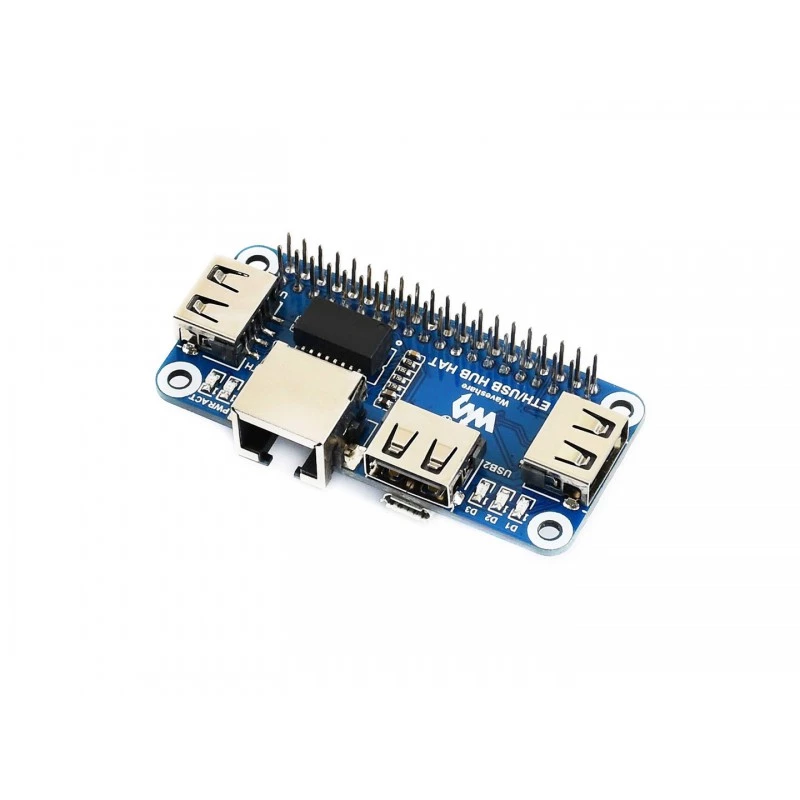

Chức năng mạch mở rộng Ethernet và USB

• Mở rộng 3 cổng USB, hỗ trợ USB 2.0 và 1.1
• Mở rộng 1 cổng RJ45 10/100Mbps, sử dụng chíp Ethernet RTL8152B
• Tích hợp đèn LED thông báo nguồn và trạng thái từng cổng USB

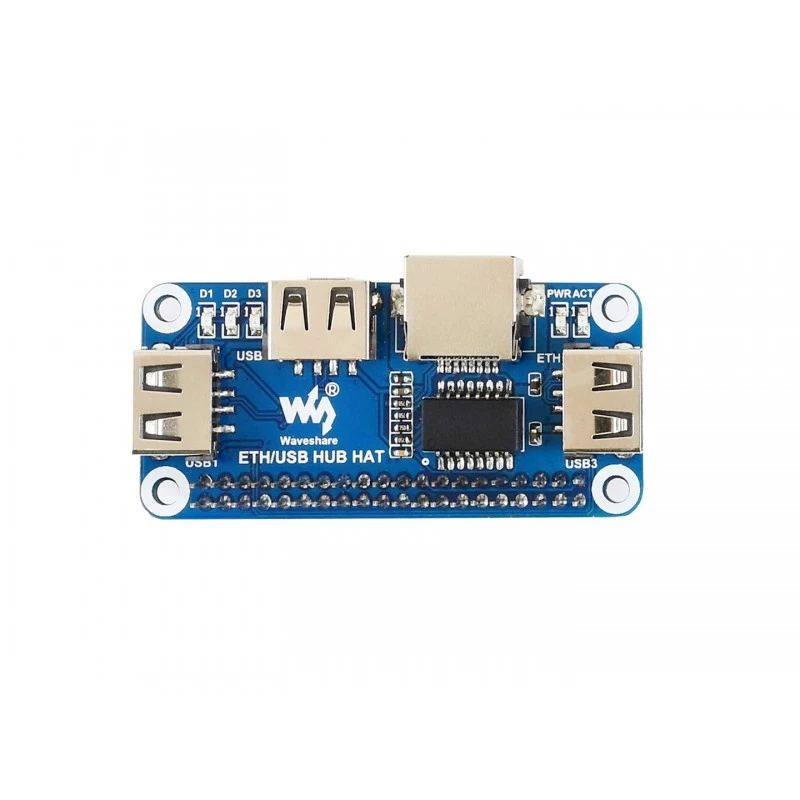

Sơ đồ cấu trúc

1. 40 chân GPIO, dùng kết nối với mạch Raspberry Pi
2. Các cổng USB mở rộng
3. Cổng Ethernet RJ45 10/100Mbps
4. Cổng USB USB (mặt dưới): dùng để kết nối bo mạch đến cổng USB của Raspberry Pi
   • Với Raspberry Pi Zero nói chung: Kết nối qua cầu nối Micro USB đi kèm
   • Với Raspberry Pi B+ / 2B / 3B / 3B+ /4B: kết nối qua cáp Micro USB
5. TS8121A: Chip lọc nhiễu Ethernet
6. RTL8152B: Chip Ethernet 10/100Mbps
7. FE1.1S: USB HUB chip
8. Đèn LED báo trạng thái
   • PWR: đèn báp cấp nguồn
   • ACT: đèn báo tín hiệu Ethernet
   • D1~D3: Các đèn LED báo trạng thái sử dụng của cổng USB

Thông số kỹ thuật

• Điện áp hoạt động: 5V
• Kích thước: 65mm × 30mm
• Kích thước lỗ lắp: 3.0mm

Bộ sản phẩm bao gồm

• 1 x Một bộ ETH/USB HUB HAT
• 1 x Cầu kết nối Micro USB dùng cho mạch Pi Zero
• 1 x Cáp Micro USB dùng kết nối với mạch Raspberry Pi 2/3/4
• 1 x Bộ ốc vít

Kích thước
