Mạch mở rộng 2 cổng Gigabit Ethernet kèm vỏ và nguồn cho Raspberry Pi CM5

Mạch mở rộng 2 cổng Gigabit Ethernet kèm vỏ và nguồn cho Raspberry Pi CM5 được phân phối chính hãng tại Raspberry Pi Việt Nam. Sản phẩm được bảo hành đối với các lỗi sản xuất.

mạch MỞ RỘNG 2 cổng Gigabit Ethernet cho Raspberry Pi CM5

Nhỏ gọn, tiện dụng và gọn gàng

Thích hợp để đánh giá Raspberry Pi CM5 hoặc được tích hợp vào các sản phẩm cuối cùng

Mạch mở rộng 2 cổng Gigabit Ethernet cho Raspberry Pi CM5. Lưu ý, sản phẩm không bao gồm vỏ nhôm

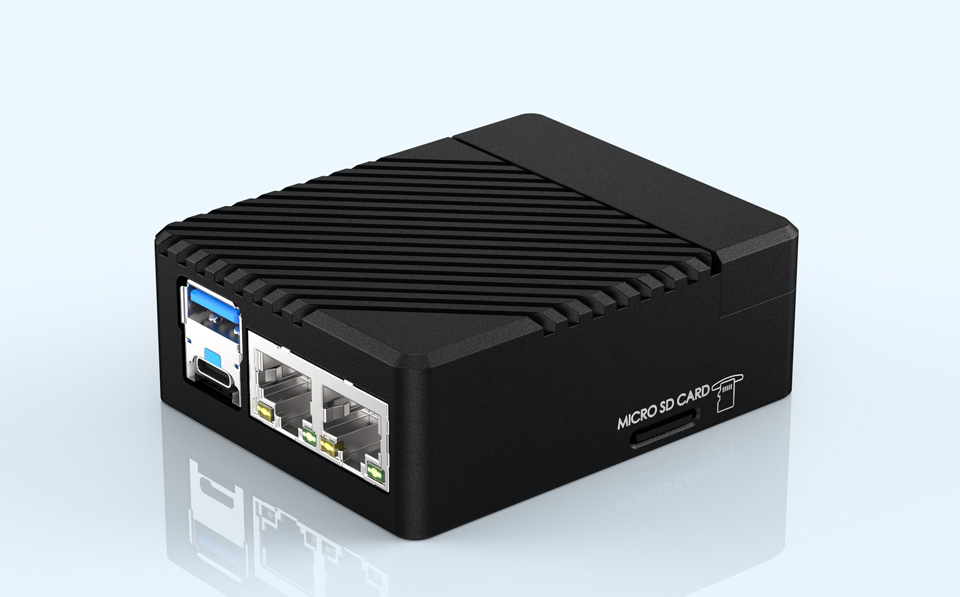

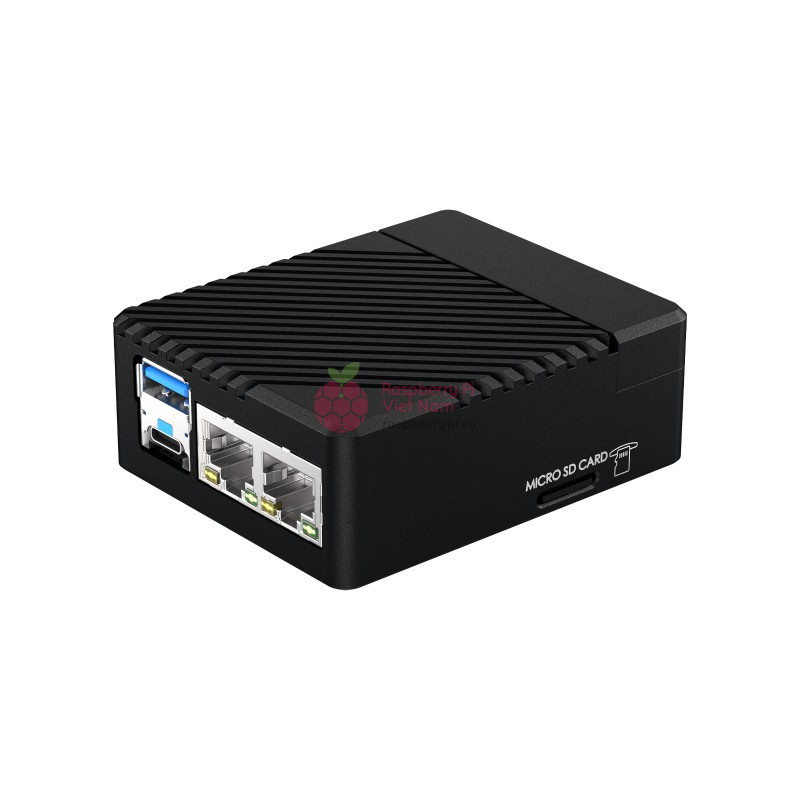

Phiên bản kèm vỏ nhôm và nguồn

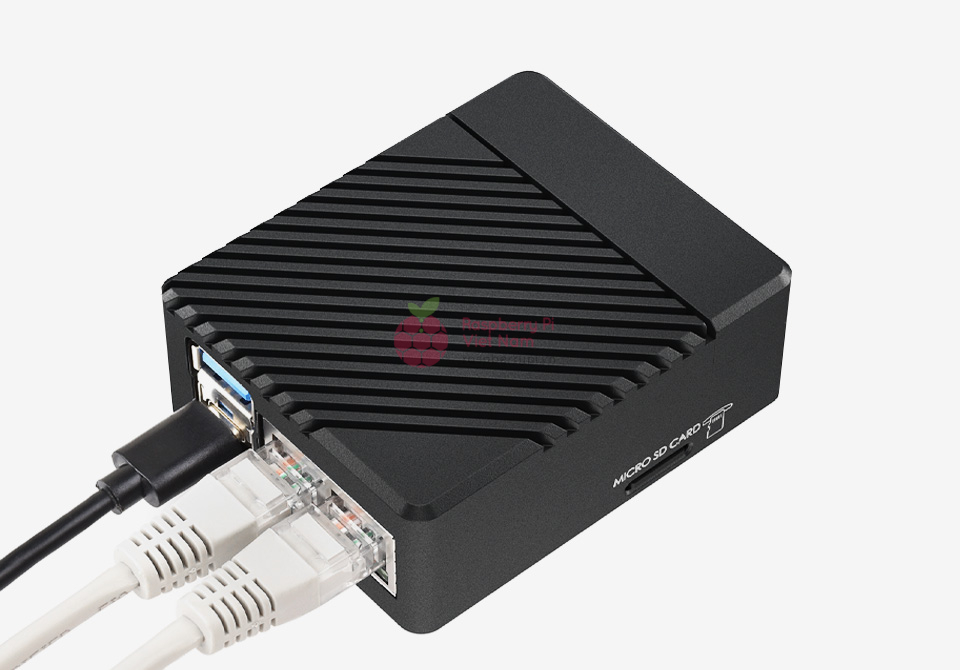

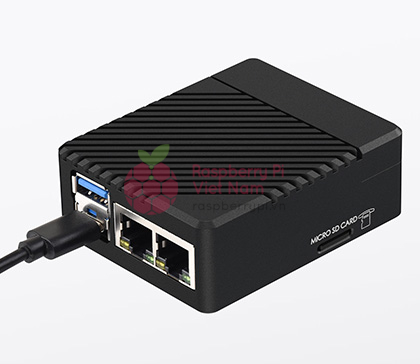

Ngoài mạch mở rộng Gigabit Ethernet kép, sản phẩm còn được trang bị vỏ hợp kim nhôm và nguồn điện 27W

Vỏ kim loại màu đen tùy chọn

Cung cấp khả năng bảo vệ tốt hơn cho bo mạch chủ cùng với khả năng tản nhiệt hiệu quả

[ux_image id=”24333″ image_size=”original” image_hover=”zoom”]

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Module 5

Thông số kỹ thuật

• CM5 Socket: Phù hợp với tất cả các biến thể của Compute Module 5
• Kết nối: Đầu nối RJ45 Gigabit Ethernet kép
• USB: Cổng USB 3.0

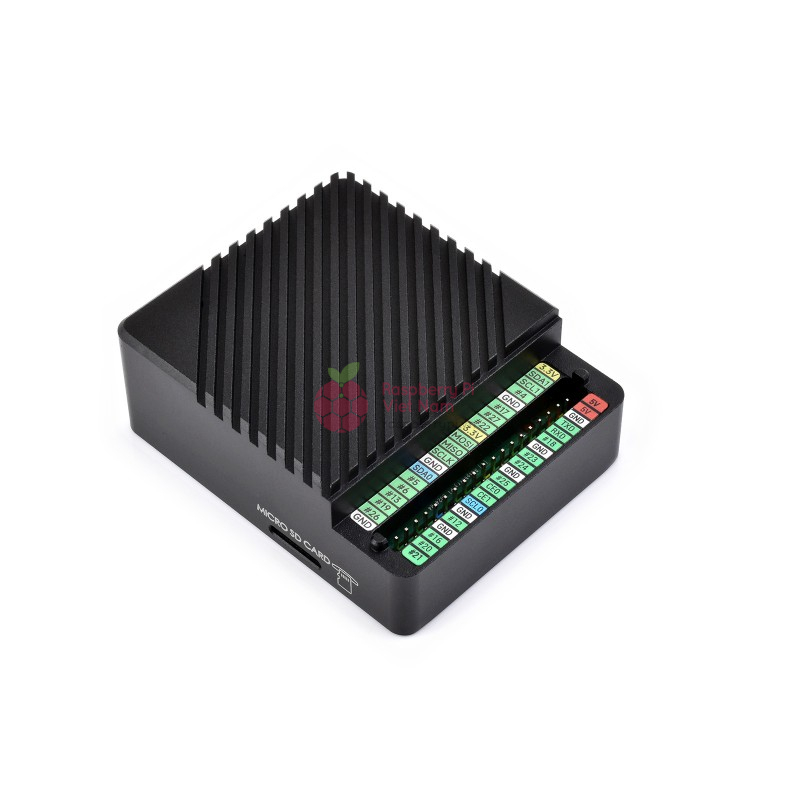

• Chân Cắm Mở Rộng: Đầu cắm GPIO 40PIN của Raspberry Pi
• Lưu trữ: Ổ cắm thẻ TF cho các biến thể Compute Module 5 Lite (không có eMMC)
• Cổng Cắm Quạt: Cổng SH1.0 4 dây, cho phép điều chỉnh tốc độ và đo lường, 5V
• Đầu vào nguồn điện: Kết nối Type-C, nguồn 5V
• Kích thước:

–  Mạch mở rộng: 55,0 × 68,0mm

–  Mạch kèm vỏ kim loại: 61,0 × 75,0 × 27,5mm

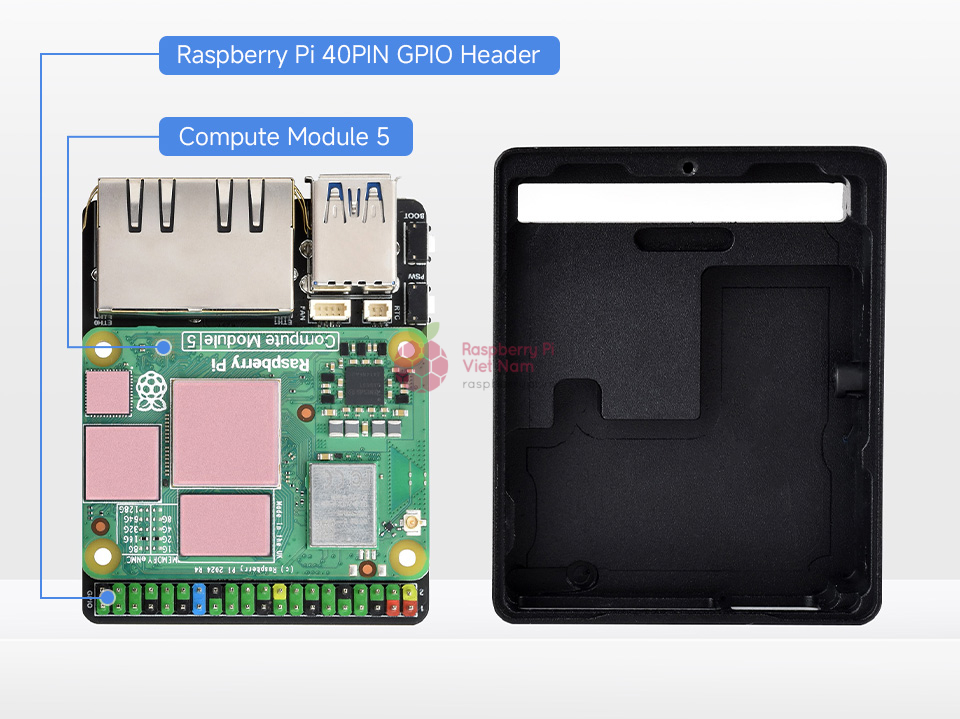

Kết nối với Compute Module 5

CM5 Socket tiêu chuẩn và đầu cắm GPIO 40PIN
phù hợp với tất cả các phiên bản Compute Module 5 Lite/eMMC series

[ux_image id=”24345″ image_size=”original” image_hover=”zoom”]

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Module 5

Cắt chính xác với nhãn rõ ràng

Mỗi đường cắt được căn chỉnh hoàn toàn với đầu nối

[ux_image id=”24347″ image_size=”original” image_hover=”zoom”]

[ux_image id=”24348″ image_size=”original” image_hover=”zoom”]

[row]

[col span=”6″ span__sm=”12″]

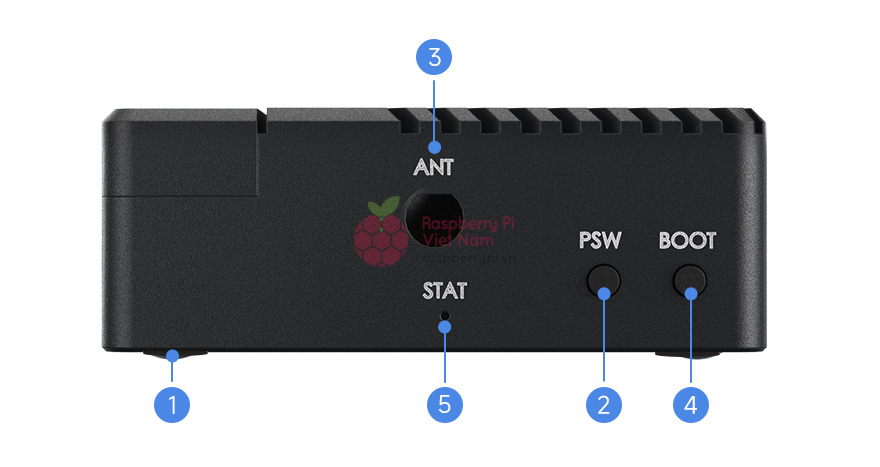

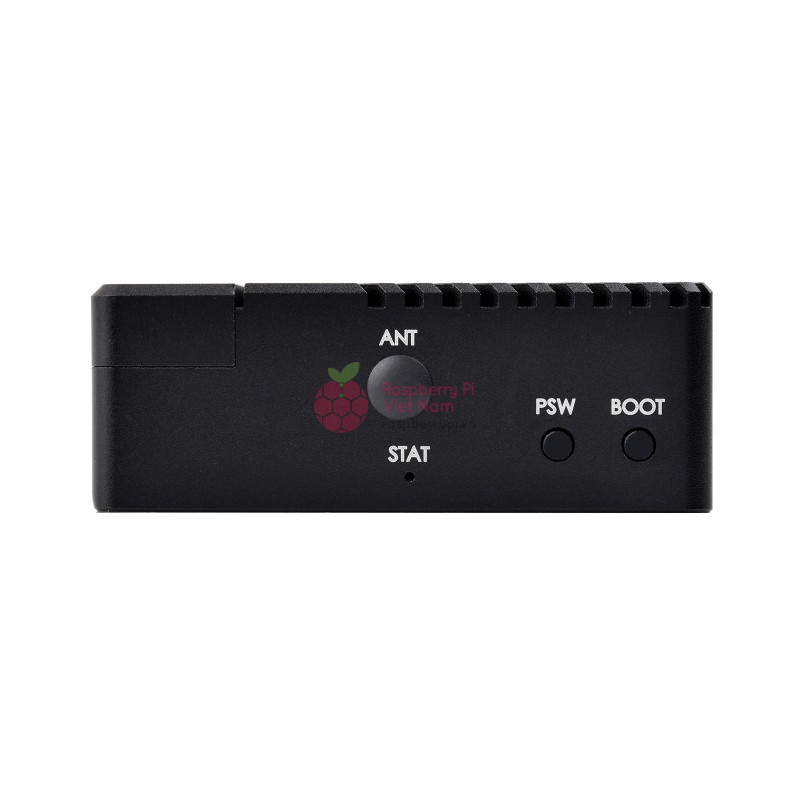

1. Có kèm cao su chống trượt (chưa lắp ráp)
2. Nút PSW , để điều khiển BẬT/TẮT nguồn hệ thống mà không cần phải cắm và rút nguồn điện thường xuyên
3. Đầu nối ăng-ten , để kết nối ăng-ten để xây dựng bộ định tuyến không dây

[/col]
[col span=”6″ span__sm=”12″]

4. Nút BOOT , để thiết lập chế độ lập trình
5. Đèn LED báo hiệu để theo dõi trạng thái hoạt động của hệ thống

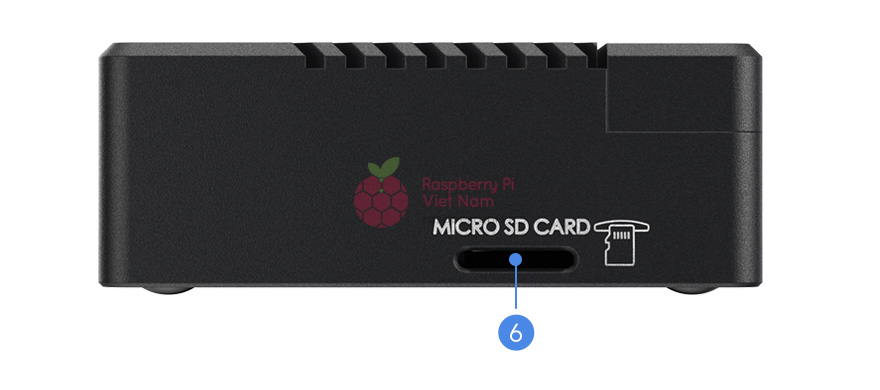

6. Khe cắm thẻ TF , cắt chính xác với nhãn rõ ràng

[/col]

[/row]

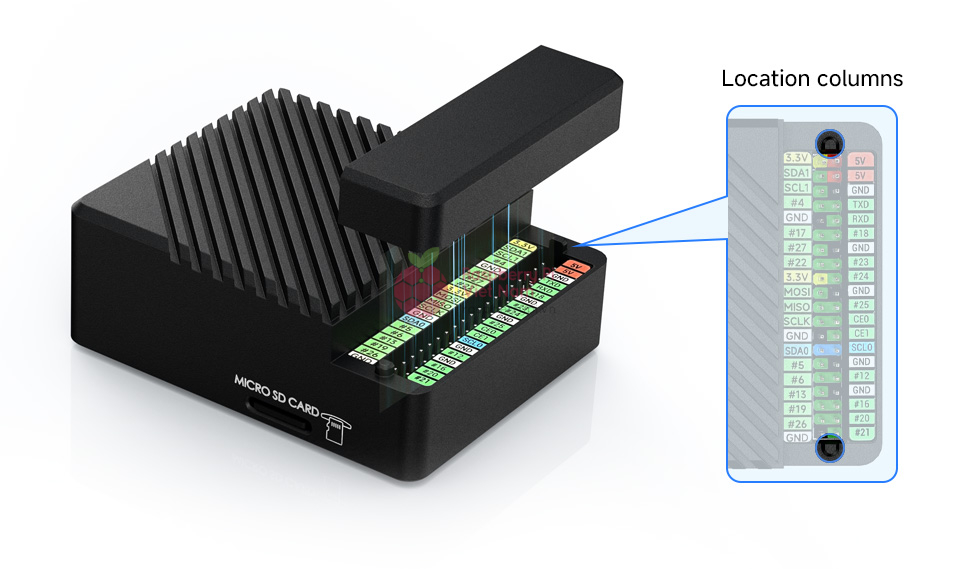

Thiết kế từ tính

Sử dụng đầu có thể tháo rời từ tính với các cột định vị, dễ dàng sửa chữa và
bảo vệ tốt hơn cho các chân GPIO

[ux_image id=”24349″ image_size=”original” image_hover=”zoom”]

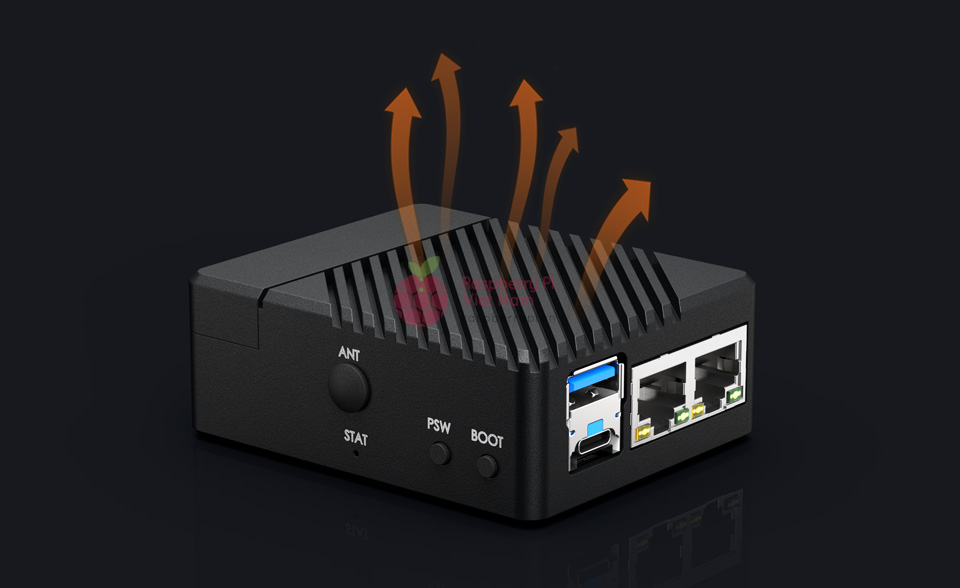

Thiết kế tản nhiệt

Vỏ kim loại cho khả năng dẫn nhiệt và tản nhiệt diện tích lớn
Kết hợp với các cánh tản nhiệt để làm mát hiệu quả hơn

[ux_image id=”24350″ image_size=”original” image_hover=”zoom”]

Ví dụ ứng dụng

Phù hợp với Raspberry Pi hoặc các ứng dụng công nghiệp khác có yêu cầu chức năng đặc biệt

[ux_image id=”24351″ image_size=”original” image_hover=”zoom”]

Hướng dẫn lắp ráp

[section label=”Simple Light” bg_color=”rgb(245, 245, 245)” padding=”60px” height=”300px” border=”1px 0px 0px 0px” border_color=”rgb(235, 235, 235)”]

[row]

[col span=”6″ span__sm=”12″]

[ux_image_box img=”24352″ image_hover=”zoom”]

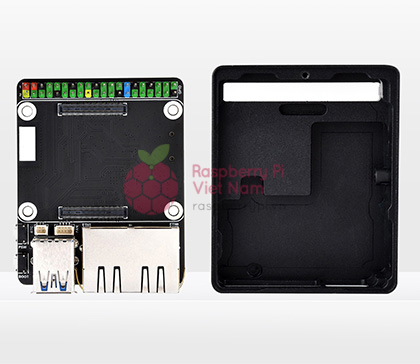

1. Tháo các vít ở phía dưới rồi tháo tấm ốp phía dưới.

[/ux_image_box]

[/col]
[col span=”6″ span__sm=”12″]

[ux_image_box img=”24353″ image_hover=”zoom”]

2. Nhẹ nhàng đẩy cổng Ethernet và lấy bo mạch chủ mini CM5 ra.

[/ux_image_box]

[/col]

[/row]

[/section]
[section label=”Simple Light” bg_color=”rgb(245, 245, 245)” padding=”60px” height=”300px” border=”1px 0px 0px 0px” border_color=”rgb(235, 235, 235)”]

[row]

[col span=”6″ span__sm=”12″]

[ux_image_box img=”24354″ image_hover=”zoom”]

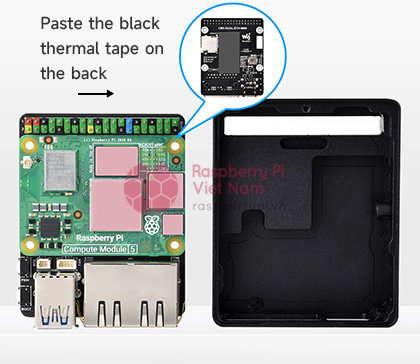

3. Dán băng nhiệt vào mặt trước và mặt sau của CM5, sau đó lắp CM5 vào bo mạch chủ

[/ux_image_box]

[/col]
[col span=”6″ span__sm=”12″]

[ux_image_box img=”24355″ image_hover=”zoom”]

4. Lắp bo mạch chủ vào vỏ kim loại, cố định tấm đáy, sau đó lắp thẻ TF và bật nguồn.

[/ux_image_box]

[/col]

[/row]

[/section]

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Modul 5

Có gì trên bo mạch mở rộng 2 cổng Gigabit Ethernet kèm vỏ và nguồn

[ux_image id=”24357″ image_size=”original” image_hover=”zoom”]

[row]

[col span=”6″ span__sm=”12″]

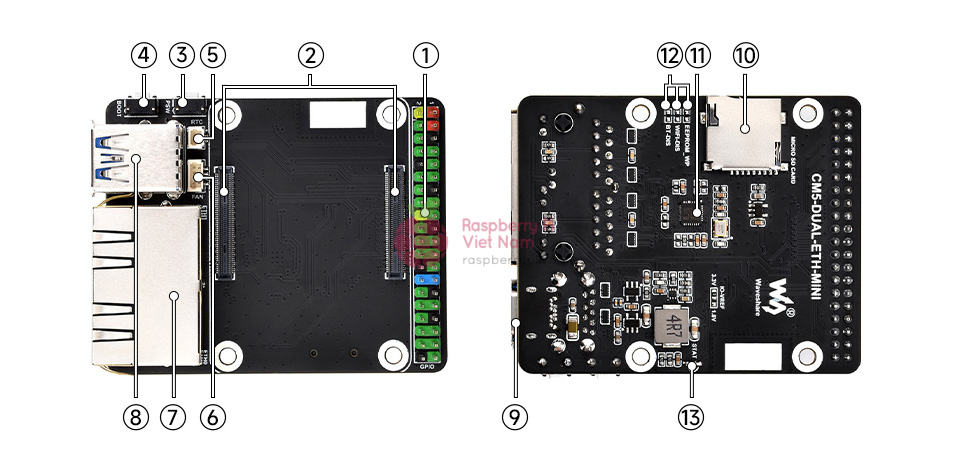

1. Đầu cắm GPIO 40PIN
   để kết nối các loại HAT
2. Ổ cắm CM5
   phù hợp với tất cả các biến thể của Compute Module 5
3. Nút PSW
4. Nút KHỞI ĐỘNG
5. Đầu cắm pin RTC
   để kết nối pin RTC có thể sạc lại
6. Đầu cắm FAN
   để kết nối quạt làm mát, cho phép điều chỉnh tốc độ và đo lường

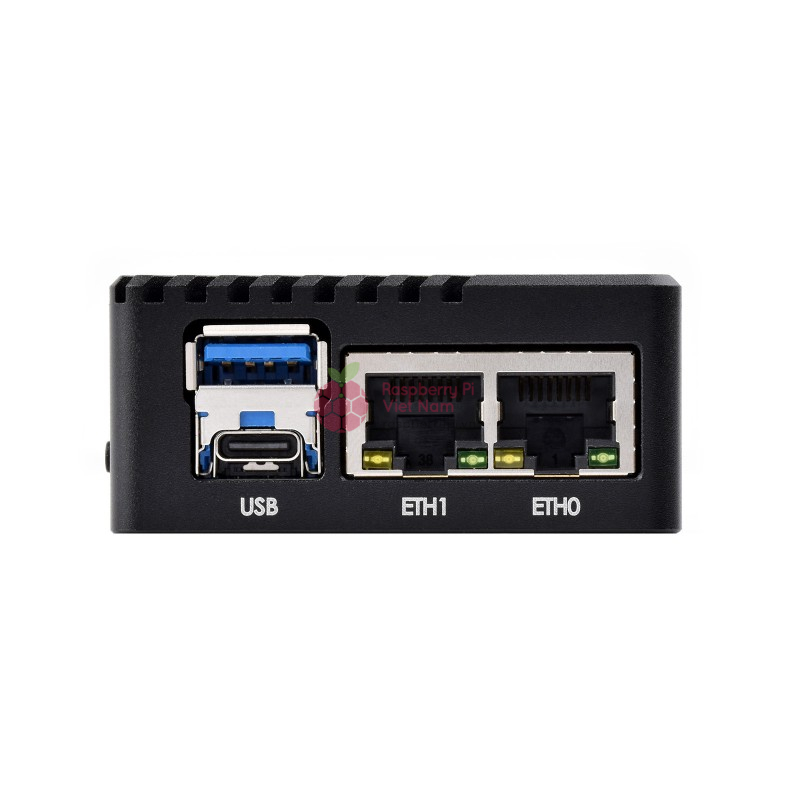

7. Cổng Ethernet Gigabit RJ45
   Cổng Ethernet Gigabit RJ45 kép, tương thích 10/100/1000M
   ETHERNET 0: Cổng mạng CM5 gốc
   ETHERNET 1: Cổng mạng mở rộng PCIe

[/col]
[col span=”6″ span__sm=”12″]

8. Cổng USB3.2 Gen1 Type-A
   để kết nối các loại thiết bị USB
9. Cổng Type-C
   cung cấp nguồn 5V hoặc dùng để lập trình eMMC
10. Khe cắm thẻ TF
    để kết nối thẻ TF với hình ảnh đã ghi trước (CHỈ có phiên bản Lite)
11. Chip NIC Gigabit RTL8111H
12. Công tắc HỆ THỐNG
    EEPROM_WP: Ngăn EEPROM bị ghi đè
    WiFi_DIS: WiFi bị vô hiệu hóa, chỉ dành cho các phiên bản CM5 có kết nối không dây
    BT_DIS: Bluetooth bị vô hiệu hóa, chỉ dành cho các phiên bản CM5 có kết nối không dây
13. Đèn báo
    Đèn đỏ: báo hiệu trạng thái nguồn điện của Raspberry Pi
    Đèn xanh: báo hiệu trạng thái hoạt động của Raspberry Pi

[/col]

[/row]

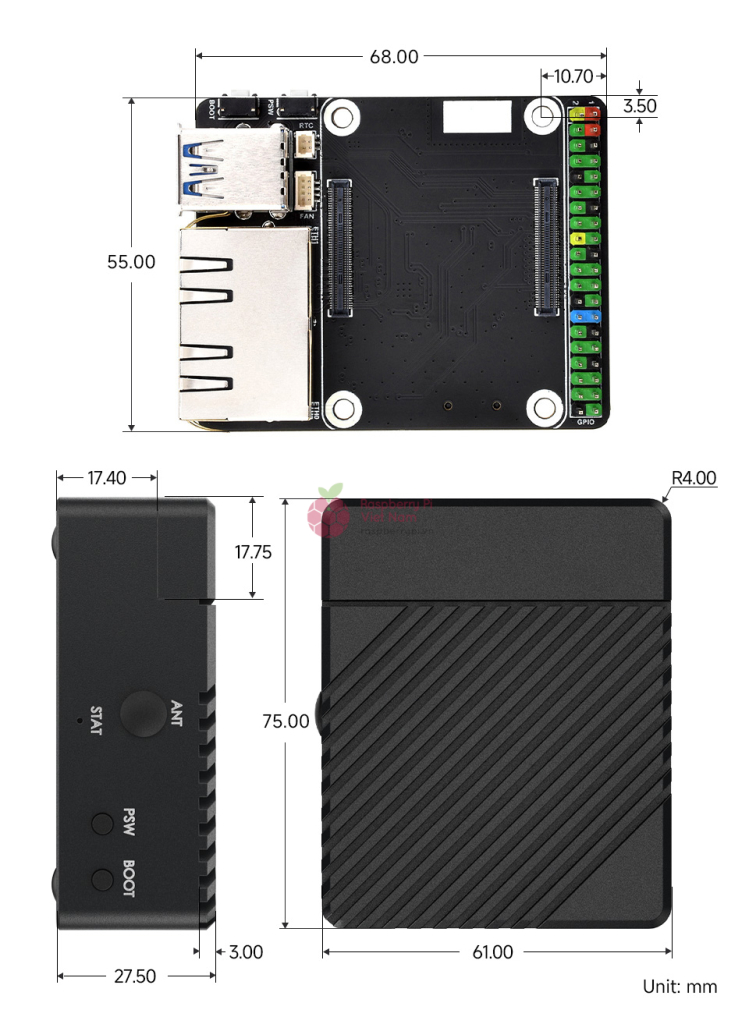

Kích thước phác thảo

[ux_image id=”24358″ image_size=”original” image_hover=”zoom”]

[ux_text text_align=”center”]

Tài liệu tham khảo: http://www.waveshare.com/wiki/CM5-DUAL-ETH-MINI
