Mạch mở rộng 2 cổng Gigabit Ethernet cho Raspberry Pi CM5

MẠCH MỞ RỘNG 2 CỔNG GIGABIT ETHERNET RASPBERRY PI CM5

Nhỏ, thiết thực và gọn gàng

Thích hợp để đánh giá Raspberry Pi CM5 hoặc được tích hợp vào các sản phẩm cuối cùng

[ux_image id=”21409″ image_size=”original”]

Lưu ý: Sản phẩm chưa bao gồm vỏ hộp nhôm

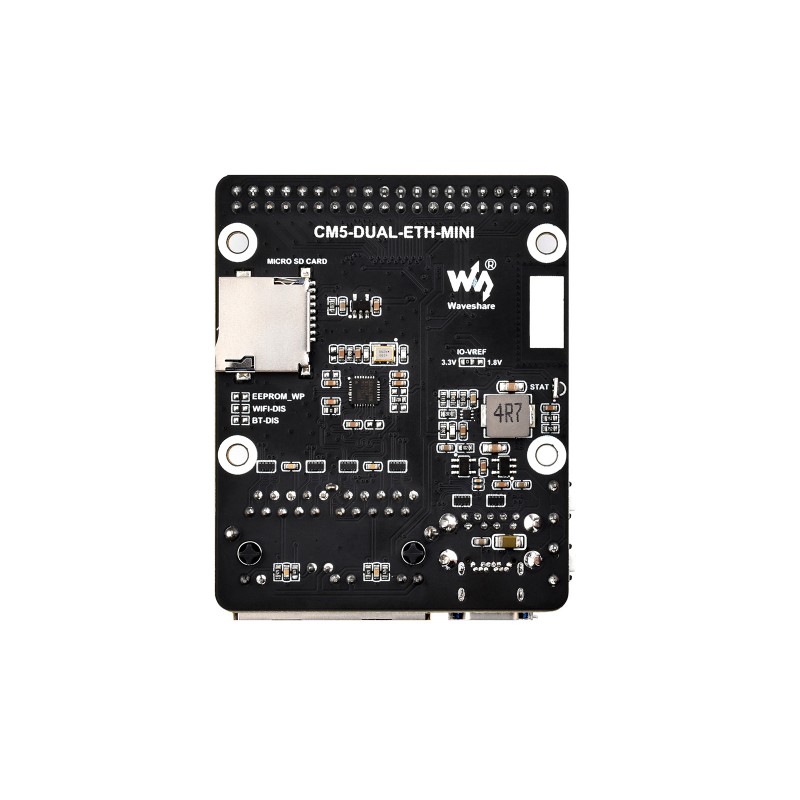

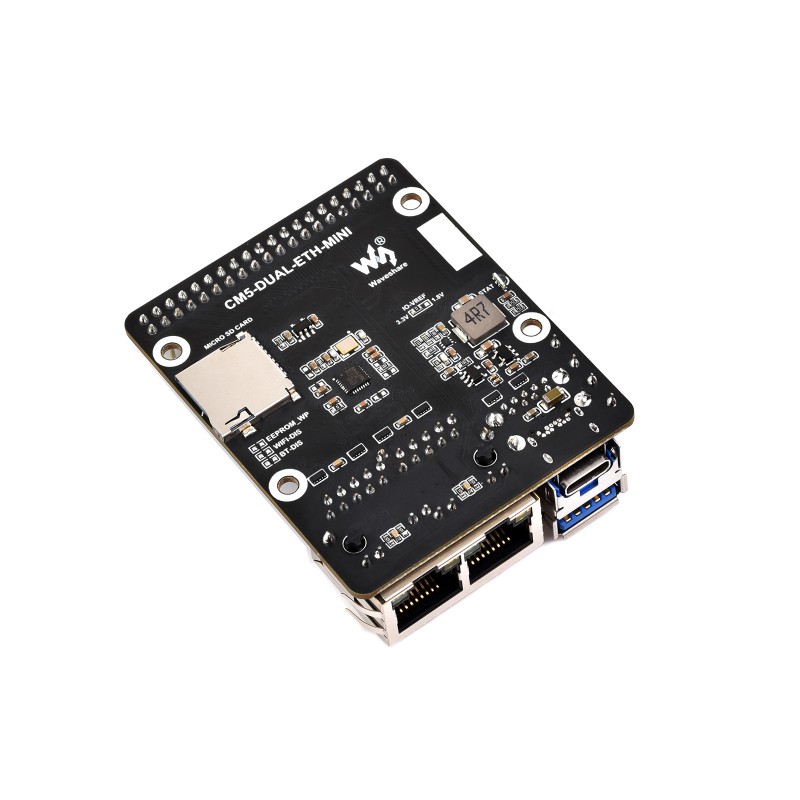

Thông số kỹ thuật bảng mạch mở rộng

• CM5 Socket: phù hợp với tất cả các biến thể của Raspberry Pi Compute Module 5
• Mạng: 2 cổng Gigabit Ethernet RJ45
• USB: Cổng USB 3.0
  PIN Header: Đầu cắm Raspberry Pi 40PIN GPIO
• Bộ nhớ: Ổ cắm thẻ TF cho các biến thể Compute Module 5 Lite (không có eMMC)
• Chân cắm quạt: Cổng SH4 1.0 dây, cho phép điều chỉnh và đo tốc độ, 5V
• Nguồn điện đầu vào: Giao diện 5V, Type-C
• Kích thước bo mạch: 55.0 × 68.0mm
• Với vỏ kim loại: 61.0 × 75.0 × 27.5mm

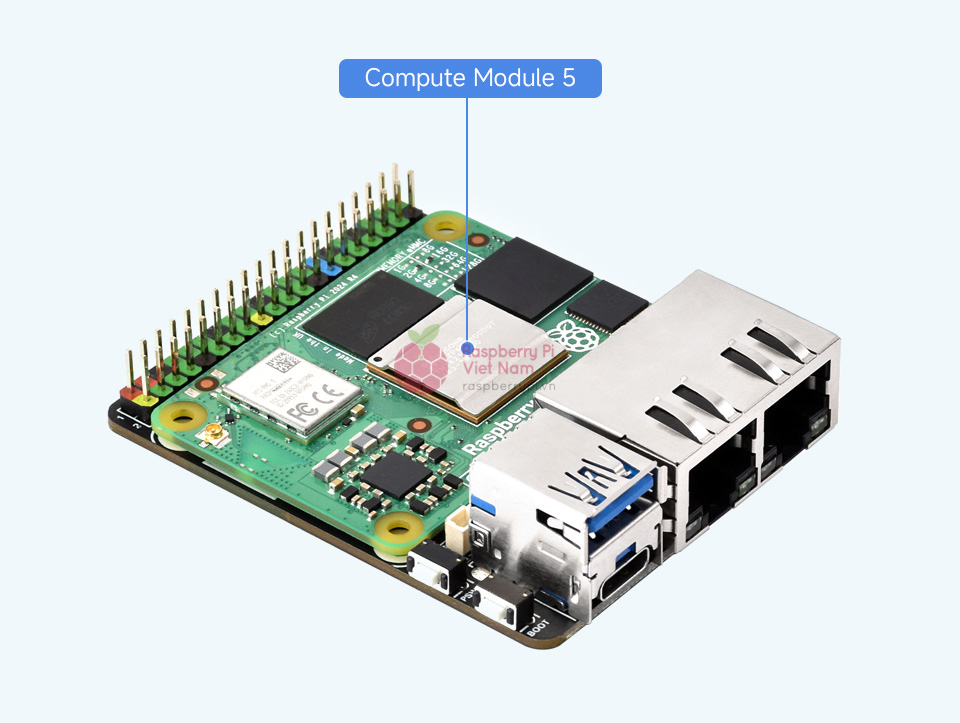

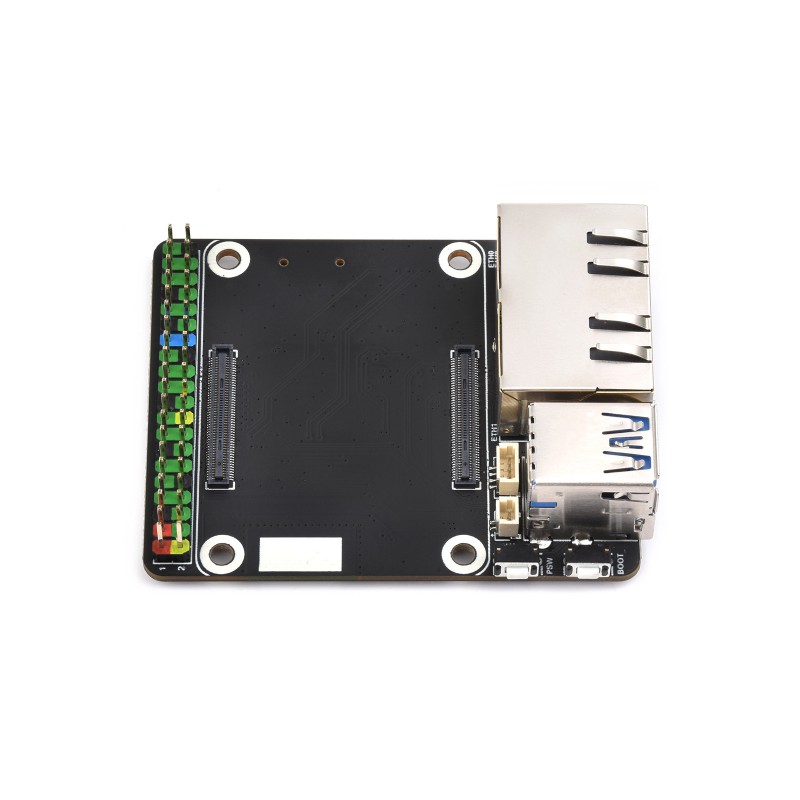

Kết nối với Compute Module 5

Chân cắm CM5 và và 40 chân GPIO tiêu chuẩn. Tương thích với mọi phiên bản Raspberry Pi CM5.

Lưu ý: Raspberry Pi CM5 chưa bao gồm trong bộ sản phẩm.

[ux_image id=”21411″ image_size=”original”]

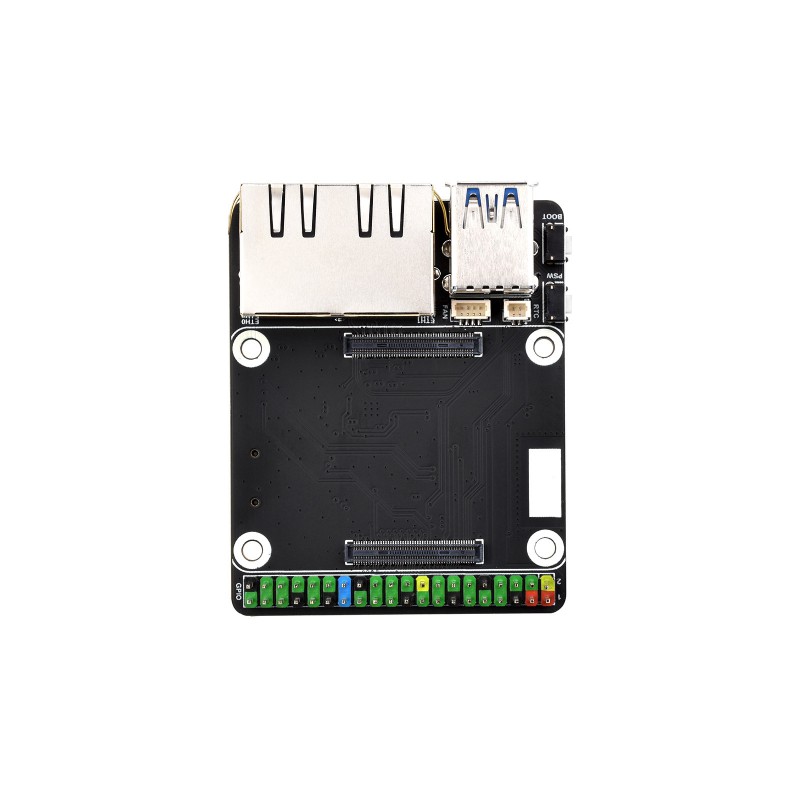

Sơ đồ phần cứng

[ux_image id=”21412″ image_size=”original”]

[row]

[col span=”6″ span__sm=”12″]

1. 40PIN GPIO header: for connecting sorts of HAT
2. CM5 socket: suitable for all variants of Compute Module 5
3. PSW button
4. BOOT button
5. RTC battery header: for connecting rechargeable RTC battery
6. FAN header: for connecting cooling fan, allows speed adjustment and measurement
7. RJ45 Gigabit Ethernet ports
   • Dual RJ45 Gigabit Ethernet ports, 10/100/1000M compatible
   • ETHERNET 0: CM5 original network port
   • ETHERNET 1: PCIe extended network port
8. USB3.2 Gen1 Type-A port: for connecting sorts of USB devices
9. Type-C port: 5V power supply, or used for eMMC programming

[/col]
[col span=”6″ span__sm=”12″]

8. TF card slot: for connecting a TF card with pre-burnt image (Lite variant ONLY)
9. RTL8111H: Gigabit NIC chip
10. SYSTEM switch
    • EEPROM_WP: Prevent EEPROM from being overwritten
    • WiFi_DIS: WiFi disabled, only for CM5 versions with wireless
    • BT_DIS: Bluetooth disabled, only for CM5 versions with wireless
11. Indicators
    • Red light: indicating the power supply status of Raspberry Pi
    • Green light: indicating the working status of Raspberry Pi

[/col]

[/row]

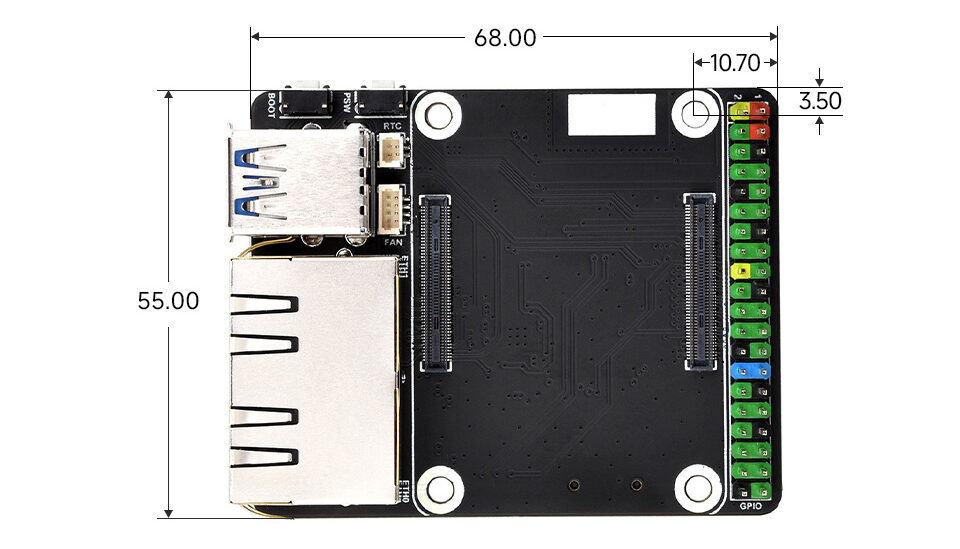

Kích thước bo mạch

[ux_image id=”21413″ image_size=”original”]
