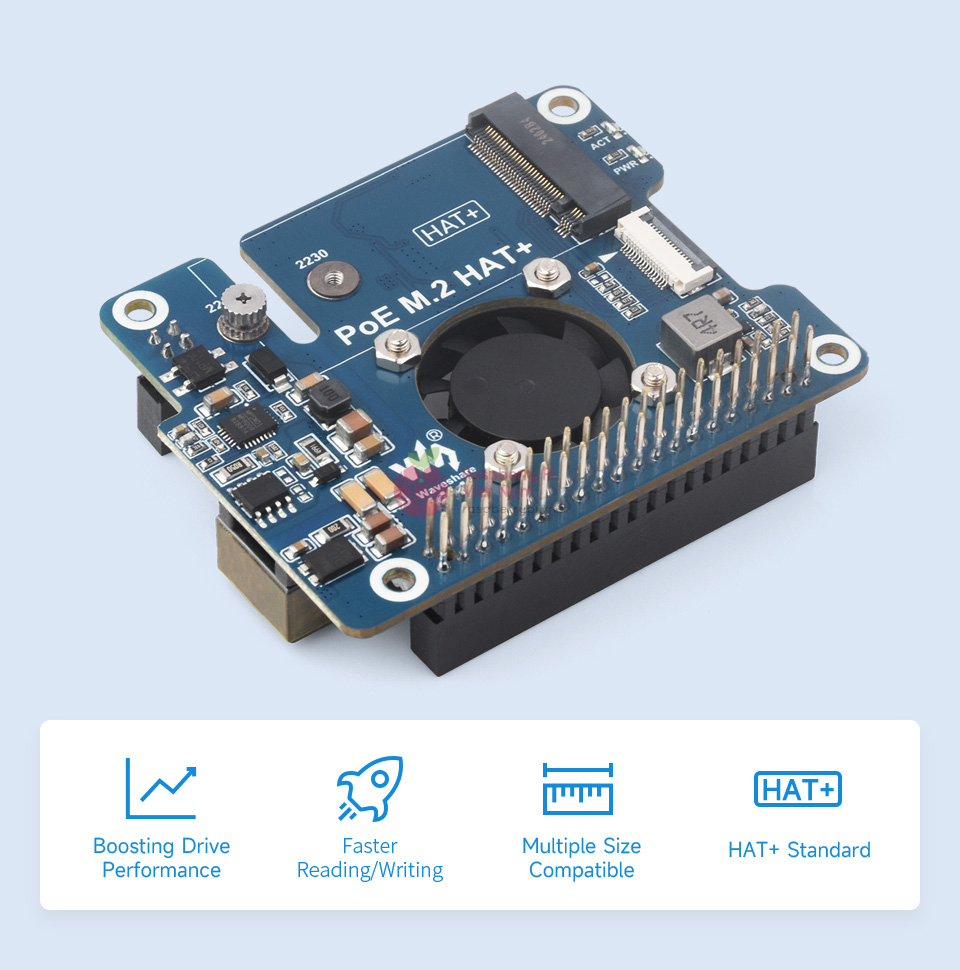

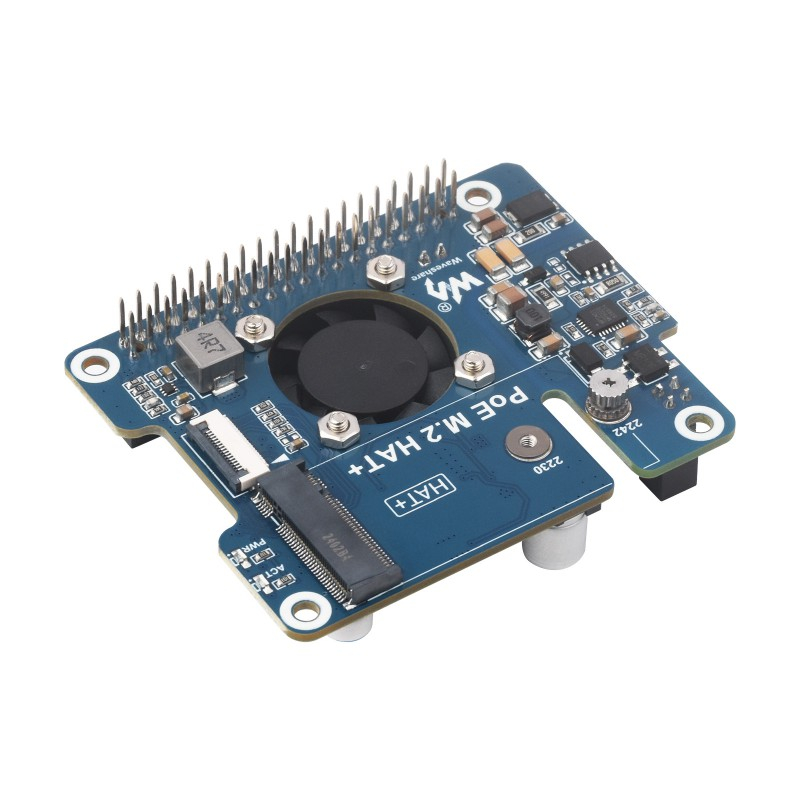

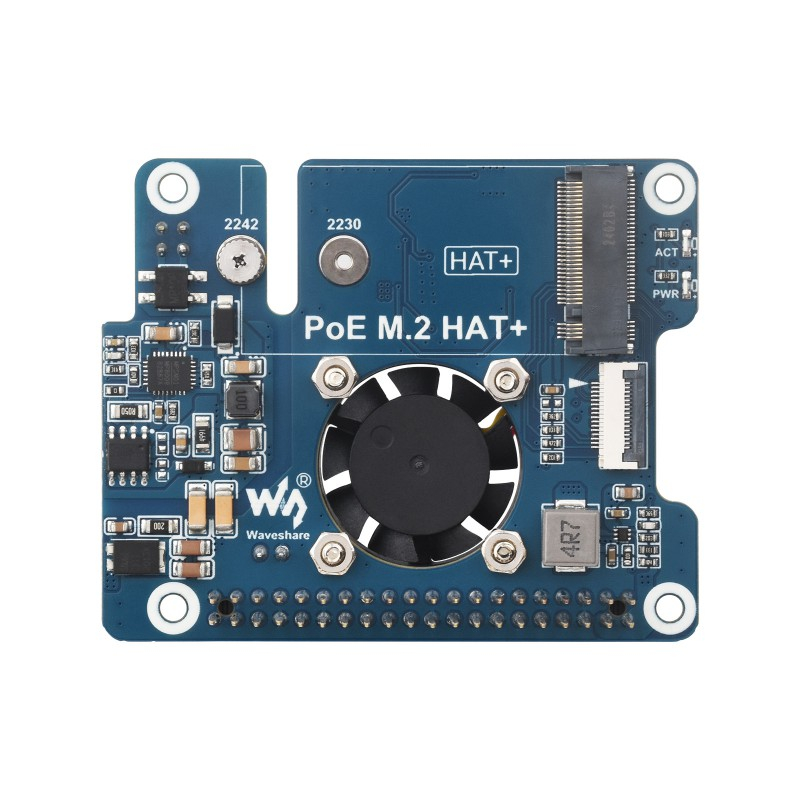

Mạch M.2 PCIe sang M.2 NVMe và PoE cho Raspberry Pi 5

Bộ chuyển đổi PCIe M.2 HAT+ sang M.2 với chức năng PoE cho Raspberry Pi 5, Hỗ trợ Ổ cứng thể rắn M.2 giao thức NVMe, Đọc / Ghi tốc độ cao, Hỗ trợ tiêu chuẩn mạng 802.3AF/AT, Raspberry Pi 5 PoE HAT

[ux_image id=”22399″ image_size=”original” image_hover=”zoom”]

Thông số Kỹ thuật

• Đầu vào nguồn PoE: 37V ~ 57V DC vào
• Công suất đầu ra:
  • Đầu cắm GPIO: 5V 4.5A (MAX)
  • Đầu cắm 2P: 12V 2A (MAX)
• Kích thước: 56,5 × 70,0mm
• Tiêu chuẩn mạng: IEEE 802.3af / tại PoE

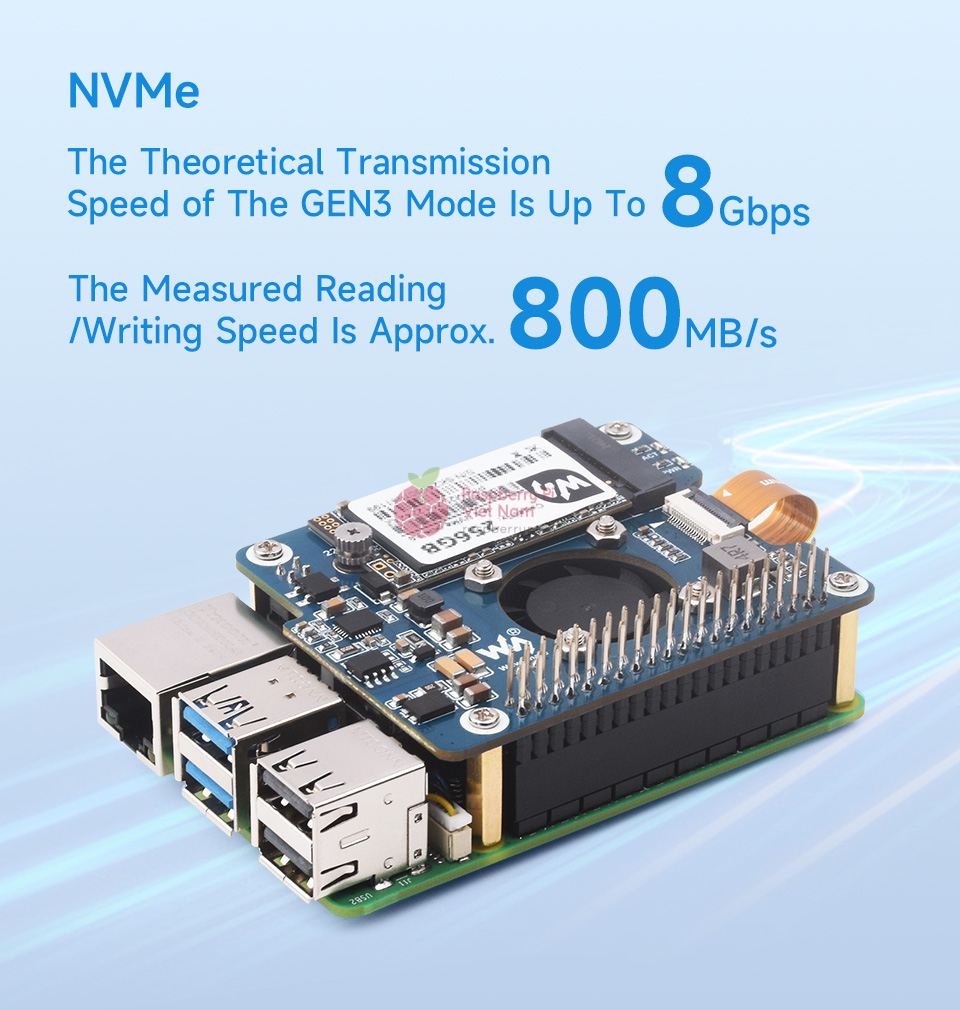

Nâng cấp tốc độ đọc ghi của Raspberry Pi 5

Băng thông lên tới 8Gbps, nghĩa là tốc độ đọc/ghi có thể lên tới 800MB/s

[ux_image id=”22400″ image_size=”original” image_hover=”zoom”]

Hỗ trợ ổ SSD NVMe

Chuẩn M-Key và B&M Key

[ux_image id=”20197″ image_size=”original” image_hover=”zoom”]

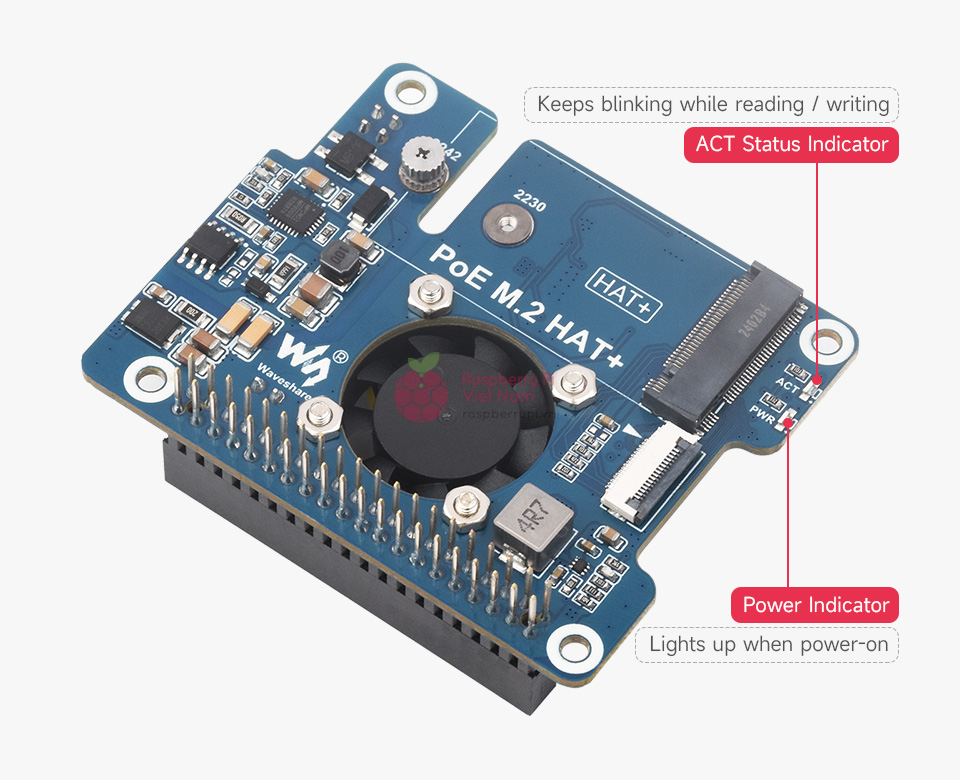

Đèn báo LED kép tích hợp

Dễ dàng theo dõi trạng thái làm việc

[ux_image id=”22402″ image_size=”original” image_hover=”zoom-long”]

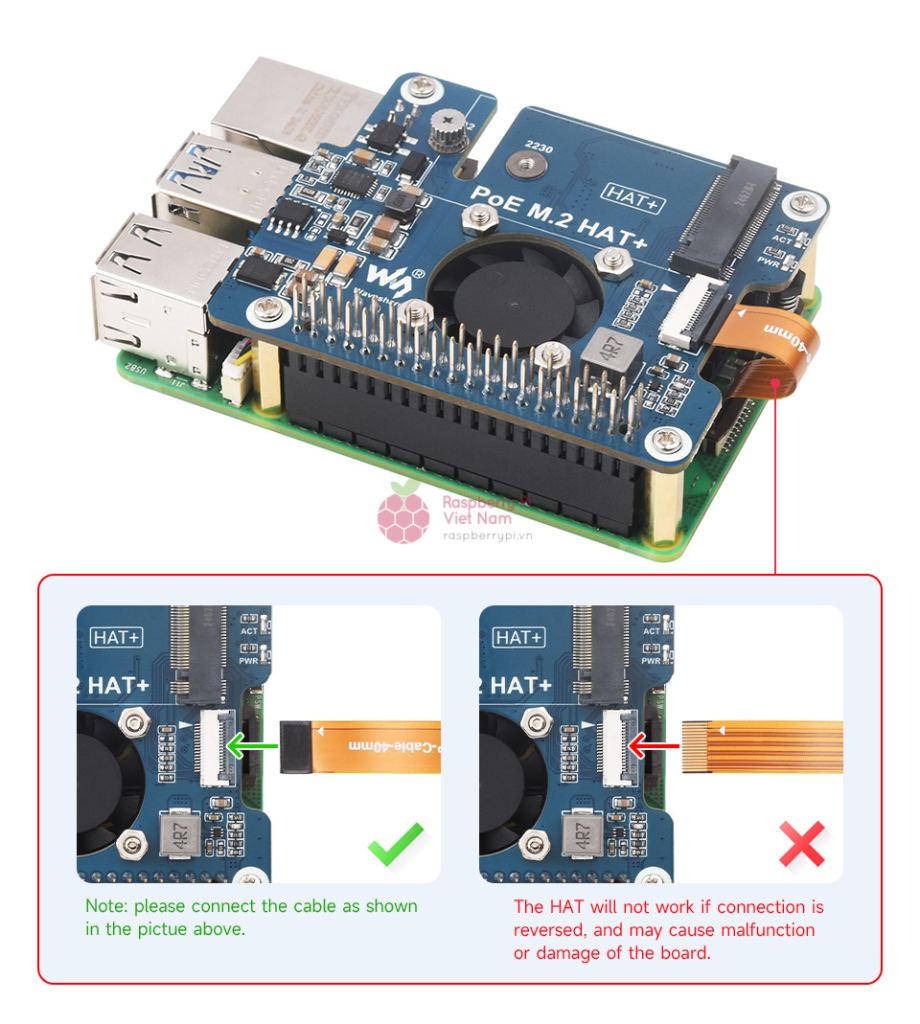

Kết nối với PI5 qua cáp 16PIN

Dựa trên giao diện PCIe 16PIN của Raspberry Pi 5. Tiêu đề có thể xếp chồng lên nhau Raspberry Pi 40PIN GPIO tiêu chuẩn, cho phép kết nối các HAT khác

[ux_image id=”22401″ image_size=”original” image_hover=”zoom-long”]

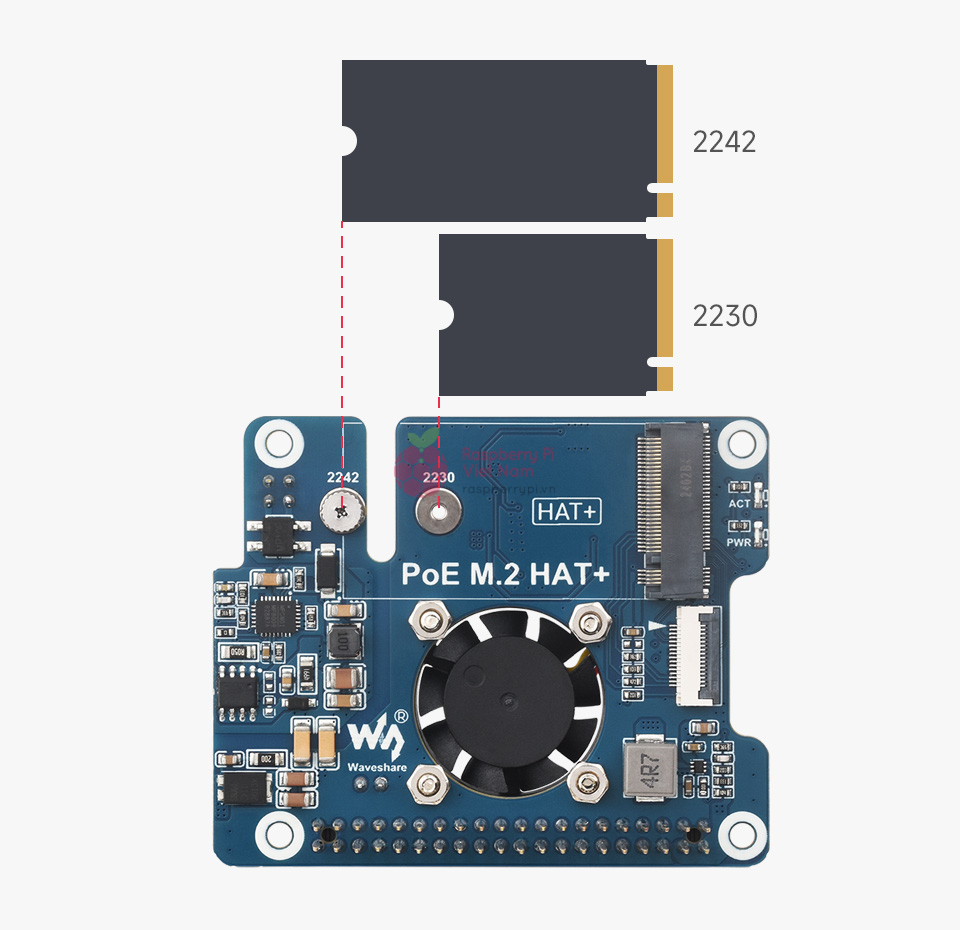

Hỗ trợ ổ cứng thể rắn NVMe

Tương thích với ổ cứng thể rắn M.2 kích thước 2242/2230. Hỗ trợ chế độ Gen2 và Gen3, hỗ trợ khởi động PI5 từ ổ cứng thể rắn

[ux_image id=”22403″ image_size=”original” image_hover=”zoom-long”]

Cấp nguồn qua Ethernet

Cung cấp cả kết nối mạng và nguồn điện cho Raspberry Pi của bạn trong một cáp. Lưu ý: bạn cần có switch/router hỗ trợ chức năng PoE

[ux_image id=”22404″ image_size=”original” image_hover=”zoom-long”]

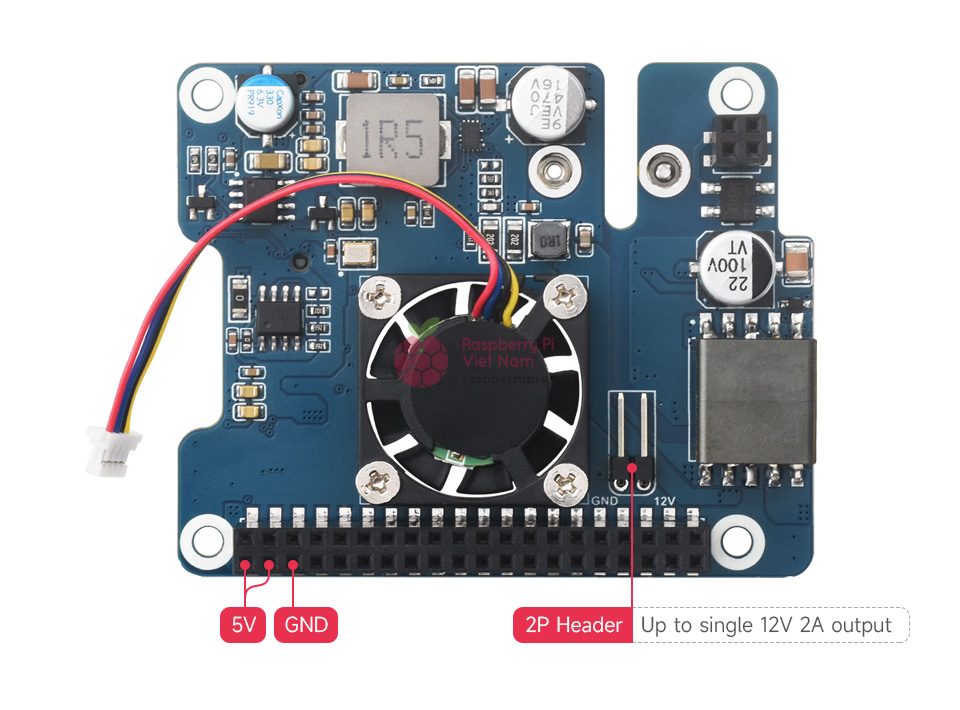

Đầu ra đầu cắm 5V & 12V tích hợp

Đầu cắm 5V cung cấp đầu ra lên đến 4.5A (MAX 25W cho tổng công suất đầu ra 12V + 5V), có thể cấp nguồn cho các thiết bị bổ sung trong khi cung cấp năng lượng ổn định cho Raspberry Pi

[ux_image id=”22405″ image_size=”original” image_hover=”zoom-long”]

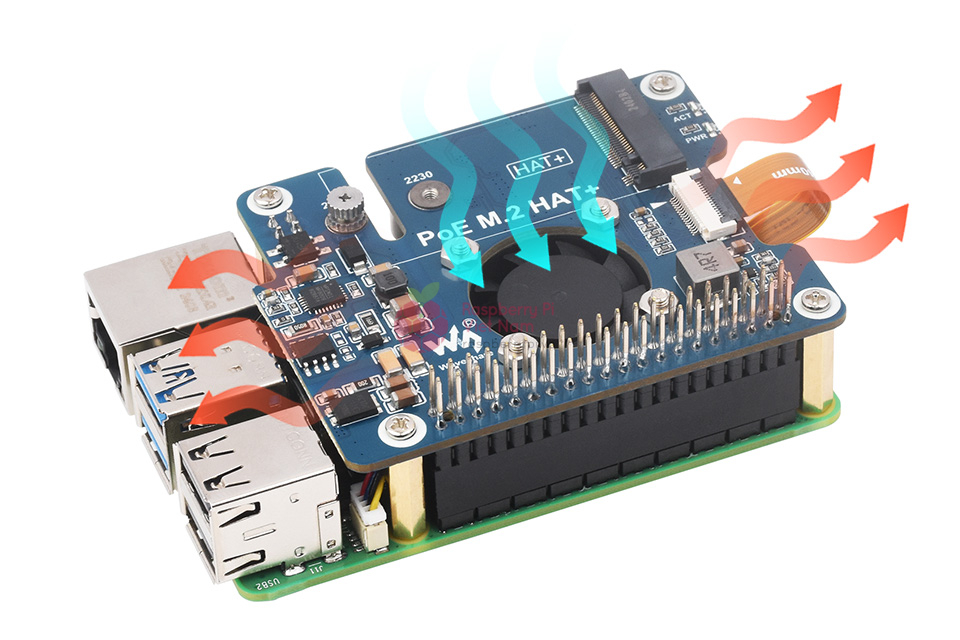

Quạt làm mát chủ động

Tăng tốc hiệu ứng làm mát, hiệu suất ổn định hơn

[ux_image id=”22406″ image_size=”original” image_hover=”zoom-long”]

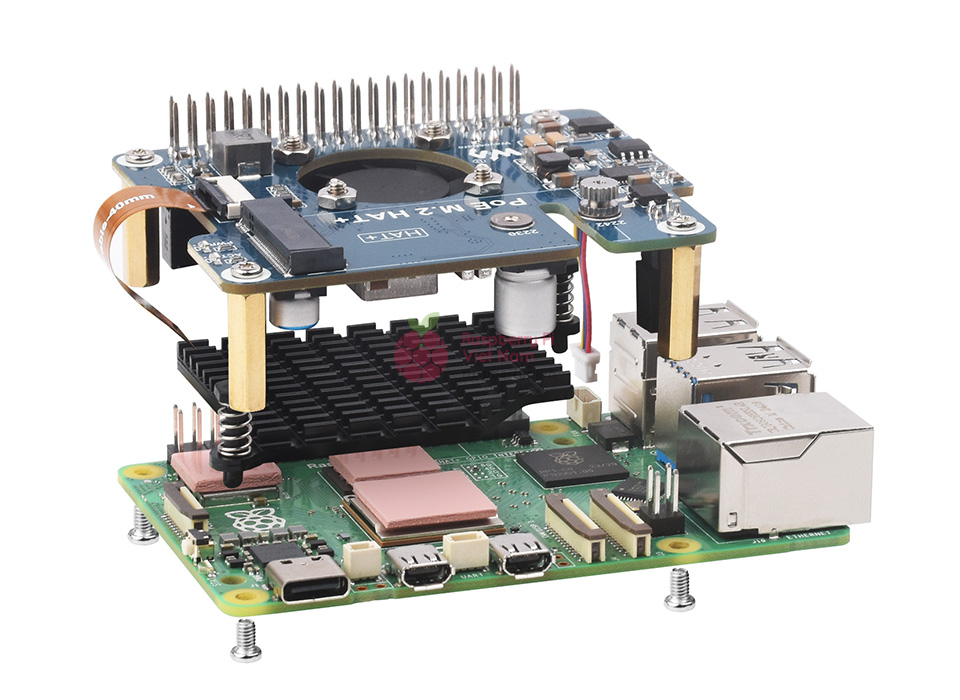

Hướng dẫn lắp ráp

Gắn băng keo nhiệt trước, sau đó lắp bộ tản nhiệt kim loại và cố định HAT

[ux_image id=”22407″ image_size=”original” image_hover=”zoom-long”]

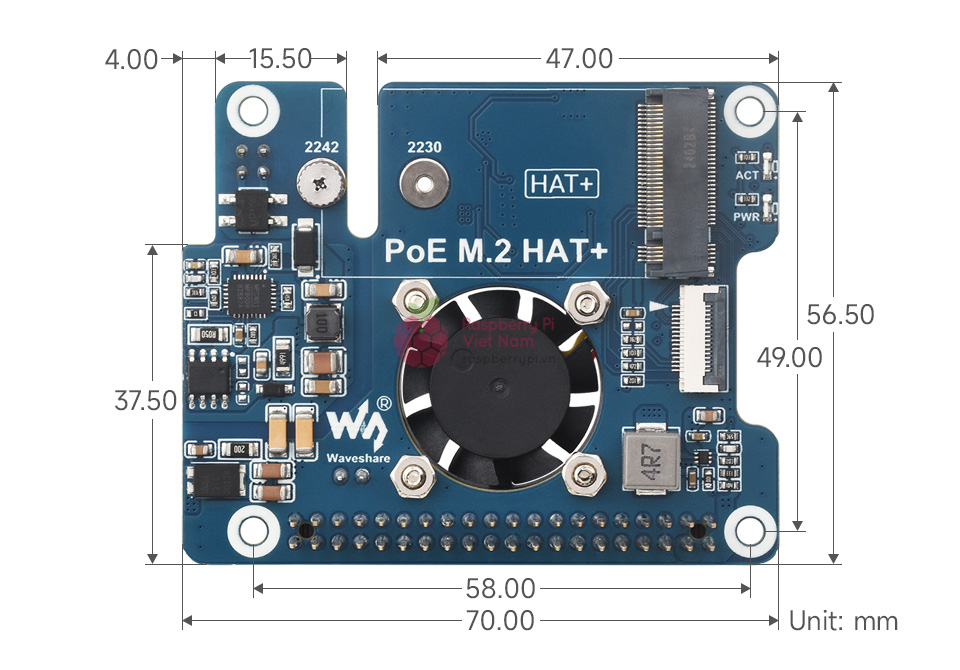

Kích thước Mạch M.2 PCIe sang M.2 NVMe kèm quạt Active Cooler cho Raspberry Pi 5

[ux_image id=”22408″ image_size=”original” image_hover=”zoom-long”]

Hướng dẫn sử dụng Mạch M.2 PCIe sang M.2 NVMe kèm quạt Active Cooler cho Raspberry Pi 5

Quý khách có thể tham khảo hướng dẫn tại đây http://www.waveshare.com/wiki/PoE_M.2_HAT+

Bộ sản phẩm bao gồm

Trọng lượng: 0,07 kg
