Mạch chuyển đổi PCIe sang 3 USB 3.2 và Ethernet 1Gbps Raspberry Pi 5

Mạch chuyển đổi PCIe sang 3 USB 3.2 và Ethernet 1Gbps cho Raspberry Pi 5, bao gồm 3 cổng USB 3.2 Gen1,  1x Gigabit Ethernet, không cần cài đặt driver, HAT dành cho Raspberry Pi 5.

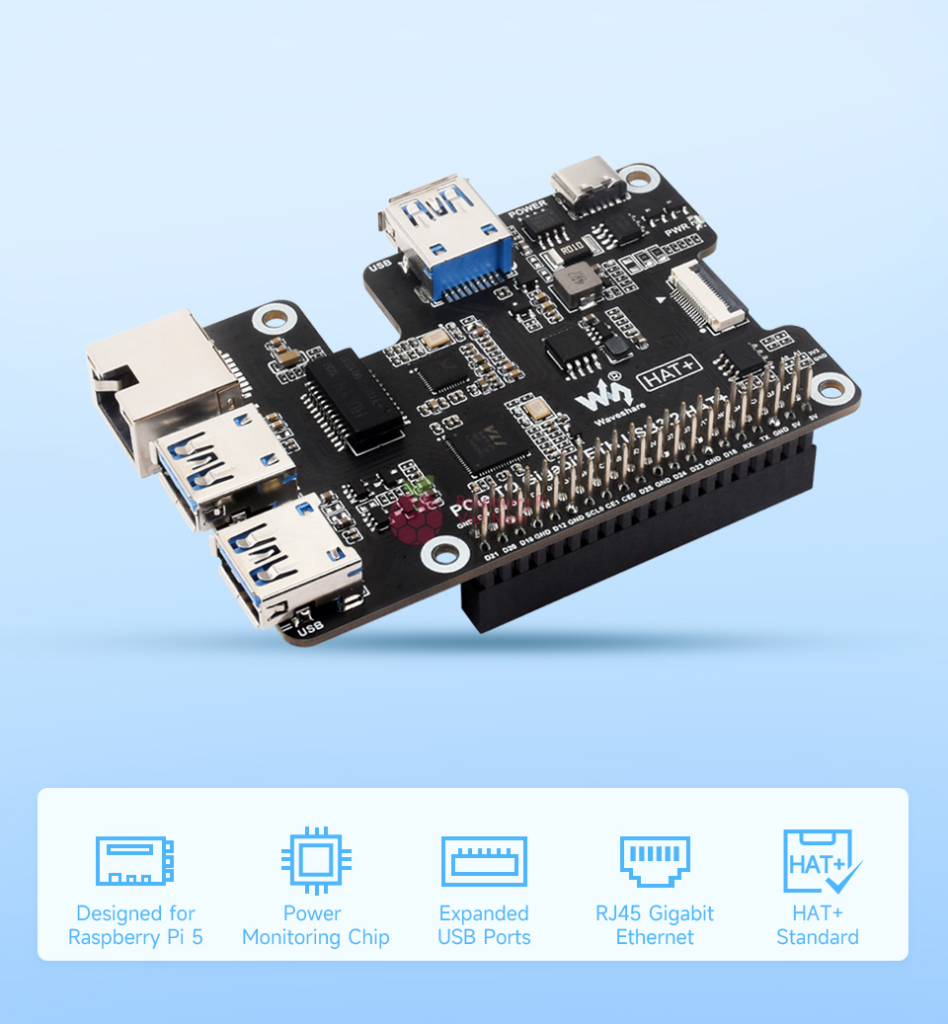

Mạch chuyển đổi PCIe sang 3 USB 3.2 và Ethernet 1Gbps

Được thiết kế cho Raspberry Pi 5, không cần cài đặt Driver

[ux_image id=”24286″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″ text_align=”center”]

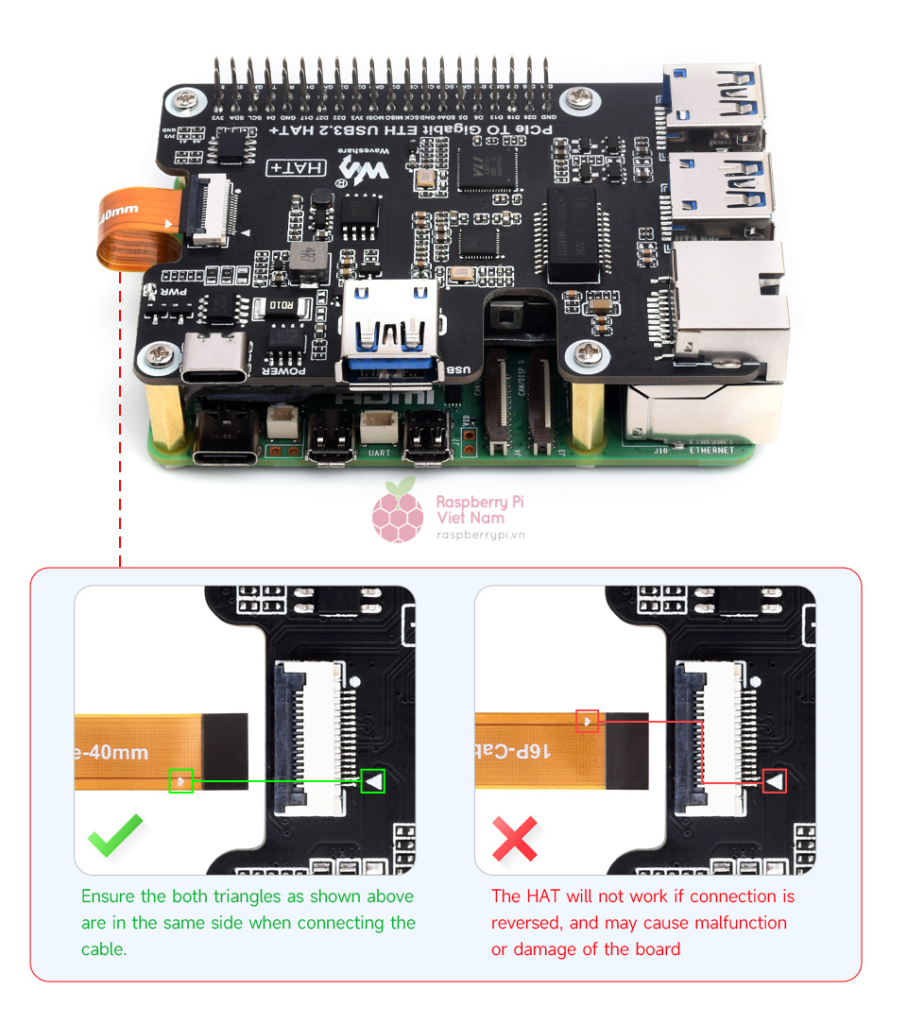

Kết nối với PI5 qua cáp 16PIN

Dựa trên giao diện PCIe 16PIN của Raspberry Pi 5

[/ux_text]
[ux_image id=”24287″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

*Lưu ý: Ảnh chỉ mang tính chất minh họa, vui lòng tham khảo Bộ sản phẩm gồm để biết danh sách chi tiết bộ phận

[/ux_text]
[ux_text font_size=”1″]

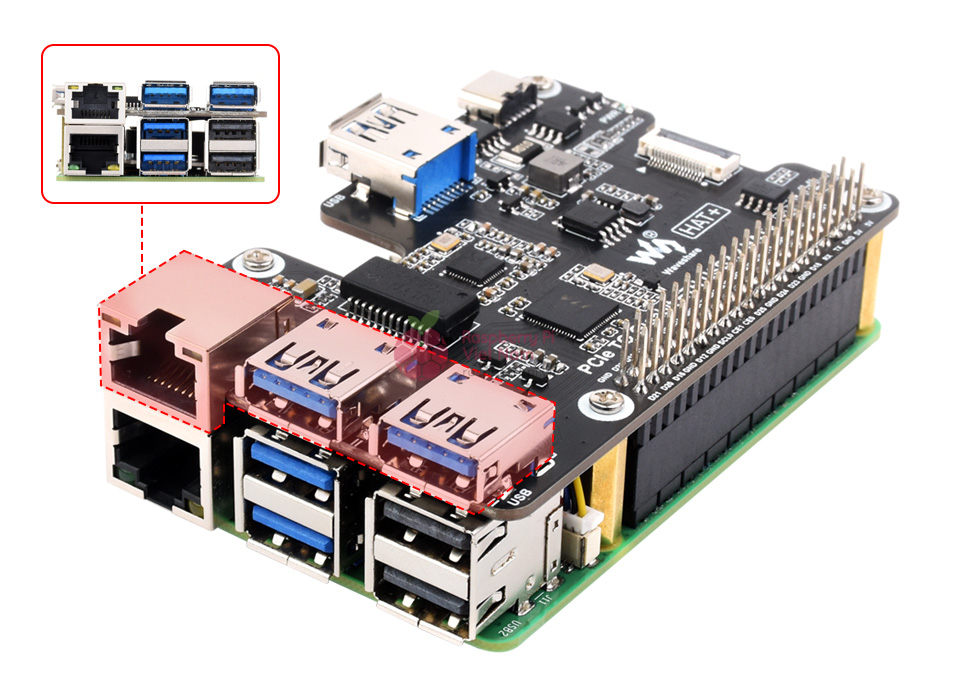

Khả năng USB tốt hơn cho Raspberry Pi 5

Mở rộng giao diện PCIe lên 3 cổng USB 3.2 Gen1 tốc độ cao để kết nối nhiều thiết bị ngoại vi hơn

[/ux_text]
[ux_image id=”24288″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

Mở rộng 1 cổng Gigabit Ethernet

Được trang bị chip Gigabit ETH hiệu suất cao RTL8153B, thiết kế cổng mạng chìm, gọn gàng và đẹp mắt

[/ux_text]
[ux_image id=”24289″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

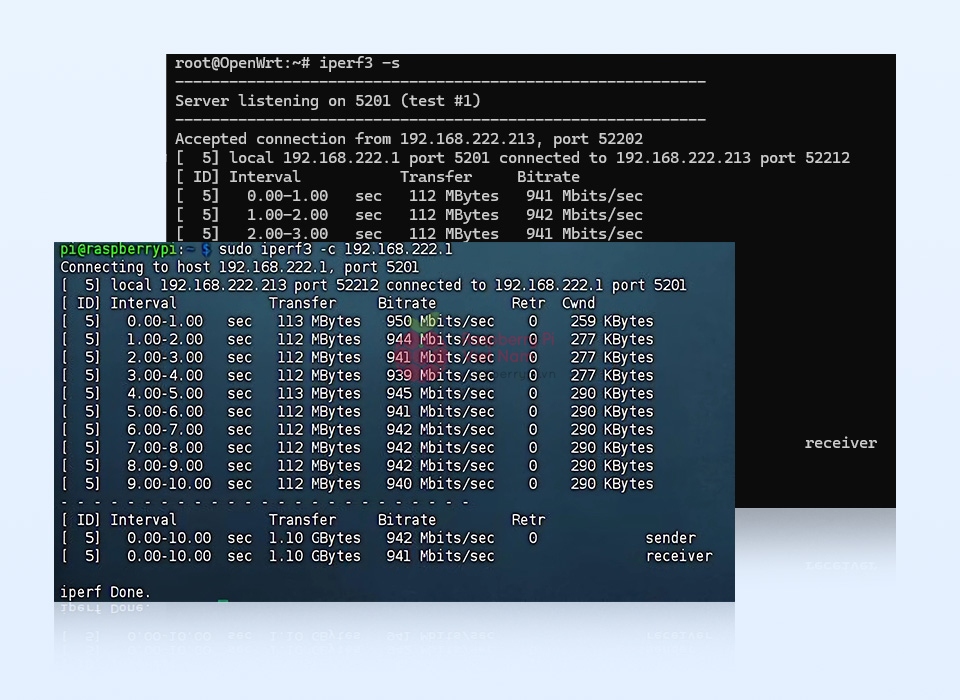

Đo tốc độ mạng

Hỗ trợ Raspberry Pi OS / Ubuntu / OpenWRT, v.v.,

Tốc độ mạng ổn định và đáng tin cậy

[/ux_text]
[ux_image id=”24290″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

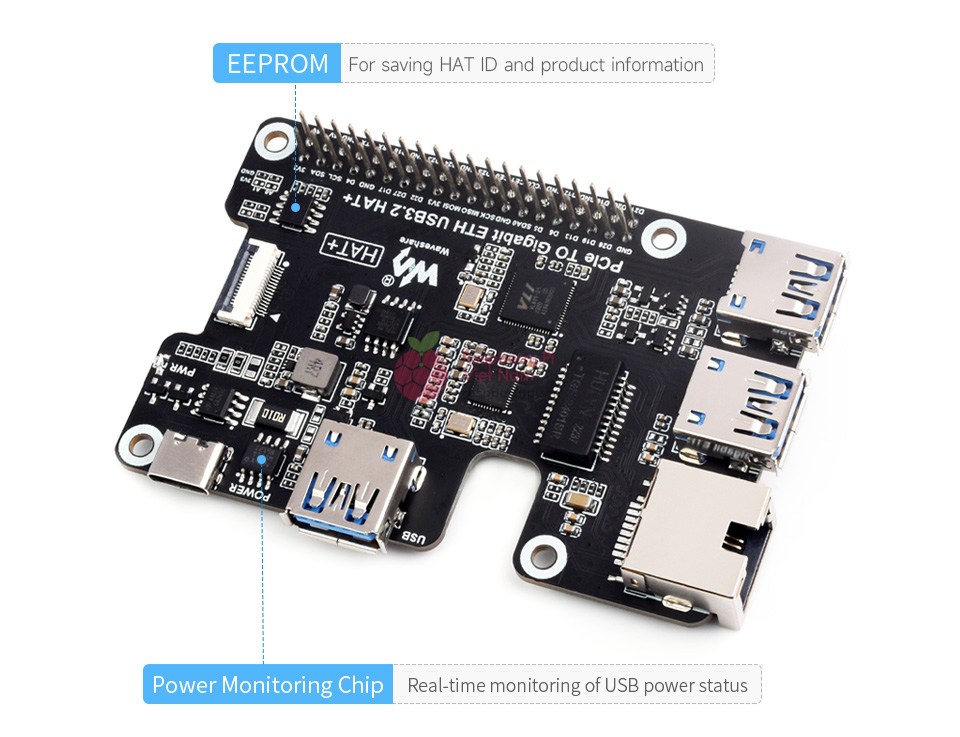

Chip giám sát nguồn điện tích hợp và EEPROM

Giám sát trạng thái nguồn điện theo thời gian thực

Hỗ trợ điều khiển nguồn điện qua cổng USB thông qua phần mềm

[/ux_text]
[ux_image id=”24291″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

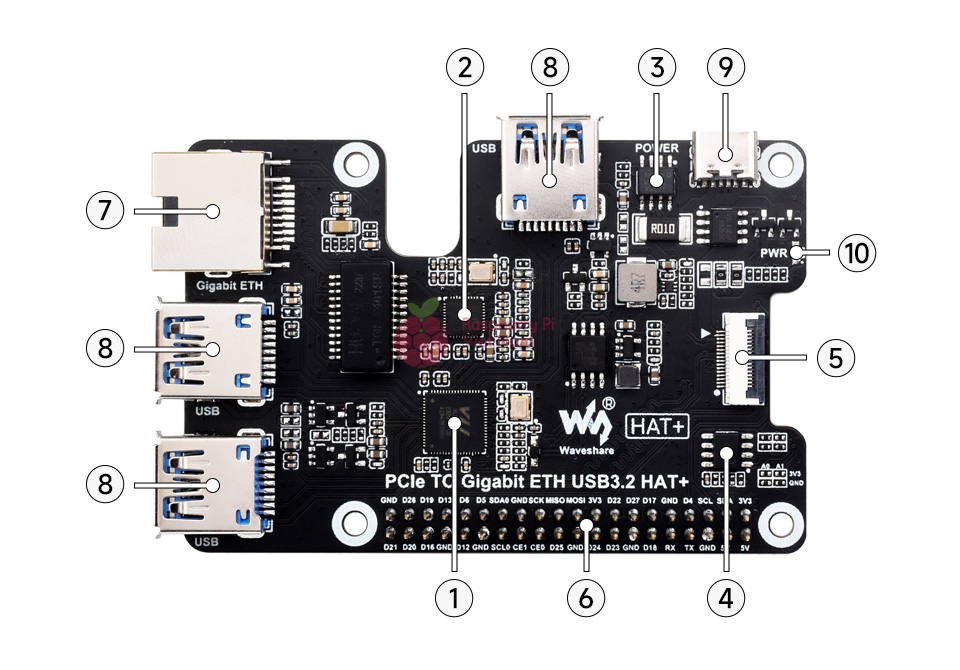

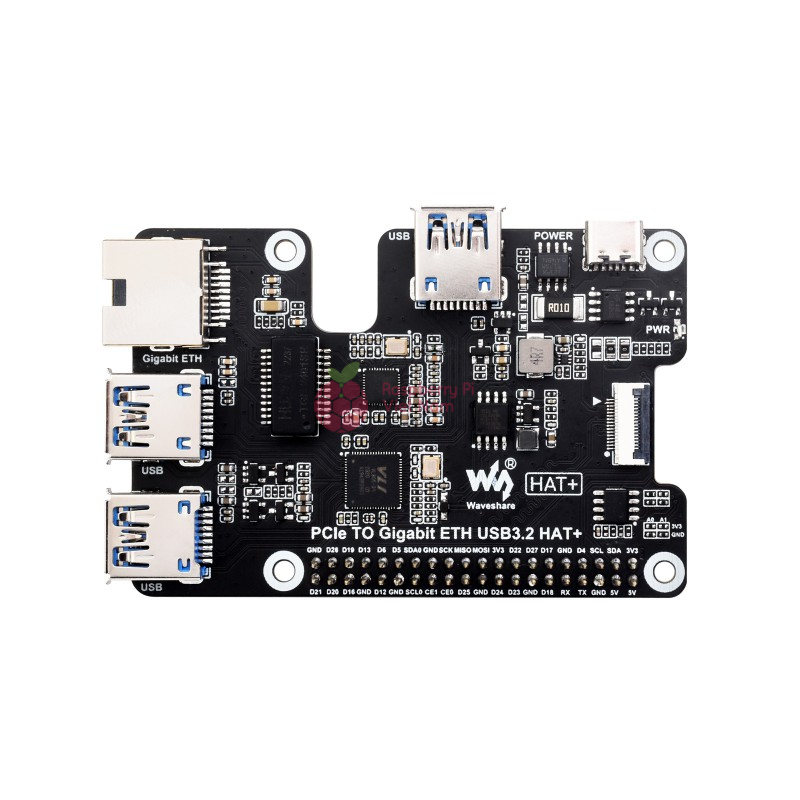

Có gì trên mạch?

[/ux_text]
[ux_image id=”24292″ image_size=”original” image_hover=”zoom”]

[row]

[col span=”6″ span__sm=”12″]

1. Chip HUB VL805 PCIe sang USB 3.2 Gen1
2. Chip RTL8153B USB sang Gigabit ETH
3. Chip giám sát nguồn điện INA219
4. EEPROM để lưu HAT ID và thông tin sản phẩm
5. Giao diện PCIe 16PIN để kết nối với giao diện PCIe của Raspberry Pi 5

[/col]
[col span=”6″ span__sm=”12″]

6. Đầu cắm GPIO của Raspberry Pi để kết nối Raspberry Pi 5
7. Cổng Gigabit Ethernet tốc độ dữ liệu lên đến 1000Mbps, tương thích với 100Mbps
8. Cổng mở rộng USB 3.2 Gen1 USB1~USB3
9. Cổng nguồn cho nguồn điện ngoài Type-C 5V DC
10. Đèn báo nguồn PWR LED

[/col]

[/row]
[ux_text font_size=”1″]

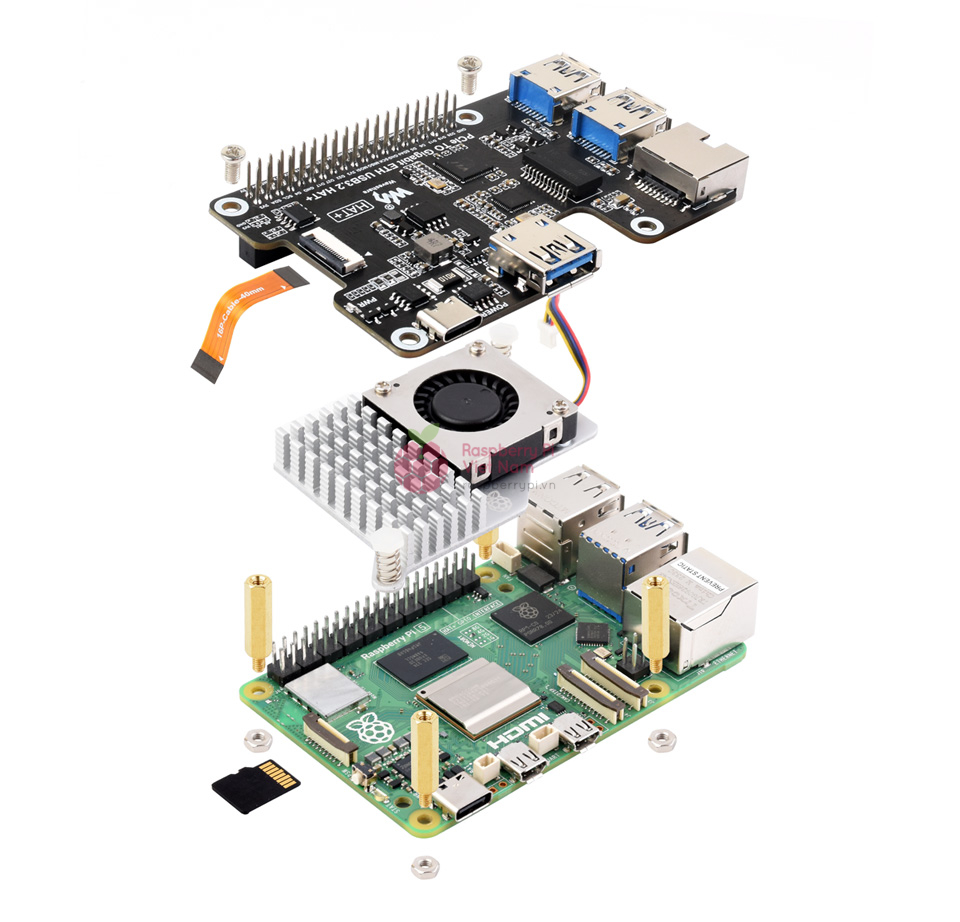

Hướng dẫn lắp ráp

[/ux_text]
[ux_image id=”24293″ image_size=”original” image_hover=”zoom-long”]

[ux_text font_size=”1″]

*Lưu ý: Ảnh chỉ mang yếu tố tham khảo, vui lòng tham khảo bộ sản phẩm để biết thêm chi tiết

[/ux_text]
[ux_text font_size=”1″]

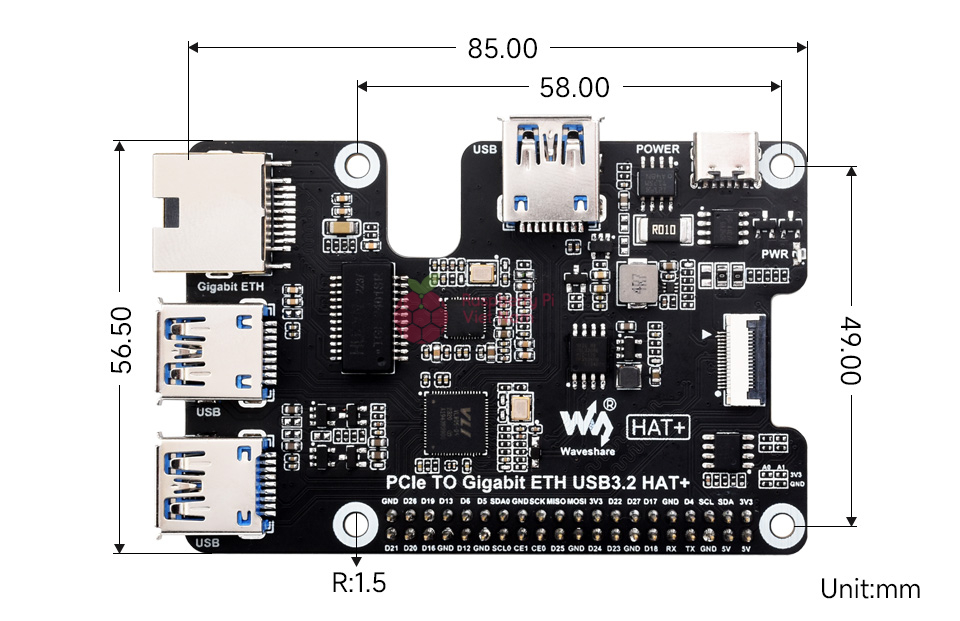

Kích Thước Phác Thảo

[/ux_text]
[ux_image id=”24310″ image_size=”original” image_hover=”zoom”]

[ux_text font_size=”1″]

Sản phẩm mạch chuyển đổi PCIe sang 3 USB 3.2 Gen1 và  Gigabit Ethernet HAT cho Raspberry Pi 5 nhập khẩu chính hãng, bảo hành đối với các lỗi sản xuất, đảm bảo chất lượng và độ ổn định cao trong quá trình sử dụng.

[/ux_text]

Tài liệu tham khảo: http://www.waveshare.com/wiki/PCIe_TO_Gigabit_ETH_USB3.2_HAT+
