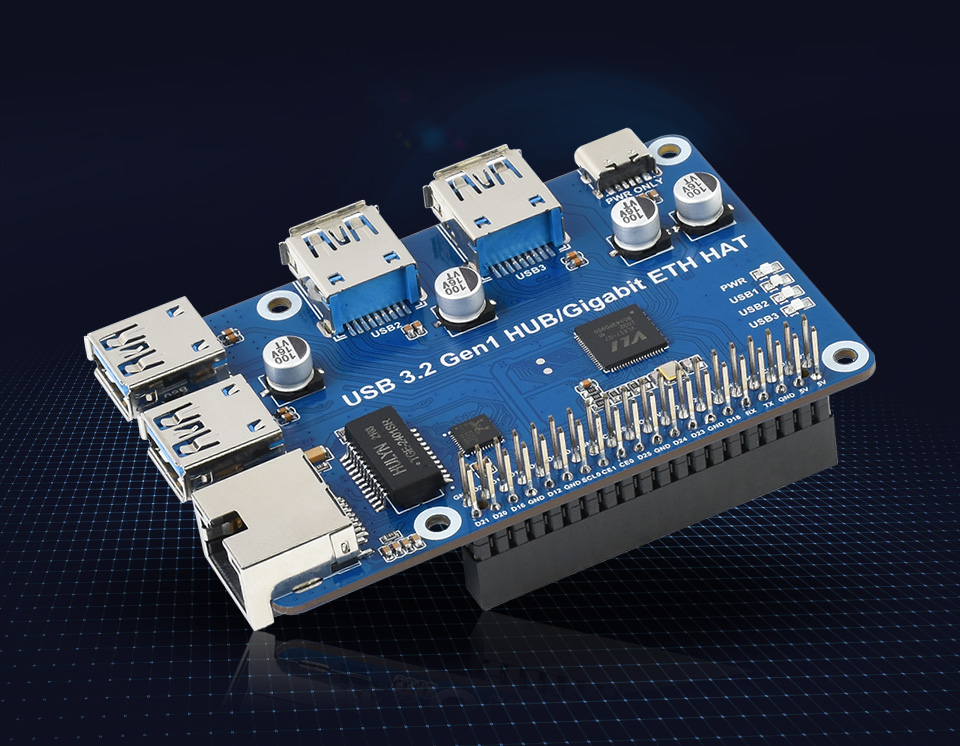

HAT mở rộng 3 cổng USB 3.2 Gen 1 và 1 cổng Ethernet Gigabit

Sản phẩm HAT mở rộng 3 cổng USB 3.3 Gen 1 và 1 cổng Ethernet Gigabit tương thích với mọi phiên bản Raspberry Pi cũng như các máy tính PC, Mac, Linux hoặc thiết bị Android. Cho phép bạn nâng cấp thêm tới 3 cổng USB 3.2 Gen 1 và 1 cổng Ethernet 1000Mbps. Sản phẩm của Waveshare được ủy quyền phân phối chính thức bởi Raspberry Pi Việt Nam.

[ux_image_box style=”overlay” img=”13847″ image_size=”original” text_pos=”top” text_size=”xlarge”]

USB & GigE HUB HAT

• 3 cổng USB 3.2 Gen1
• 1 cổng Ethernet 1000Mbps
• Hỗ trợ nguồn ngoài
• Không cần cài driver
• Cắm là chạy

[/ux_image_box]

Tính năng nổi bật

• 3x cổng USB 3.2 Gen1, tương thích với USB 3.0 / 2.0 / 1.1
• 1x cổng Gigabit Ethernet, tương thích 1000Mbps / 100Mbps / 10Mbps
• Cổng nguồn USB-C 5V DC bên ngoài tích hợp, đảm bảo cung cấp điện ổn định hơn
• Đèn báo nguồn 1x và đèn báo cổng USB 3x, dễ dàng kiểm tra trạng thái hoạt động
• Không cần trình điều khiển, cắm là chạy (plug and play), tương thích với hệ điều hành bao gồm Windows, mac OS, Linux và Android
• Mục đích dành cho Raspberry Pi 4, tương thích với cả phiên bản Raspberry Pi khác
• Đi kèm với tài nguyên phát triển và sách hướng dẫn

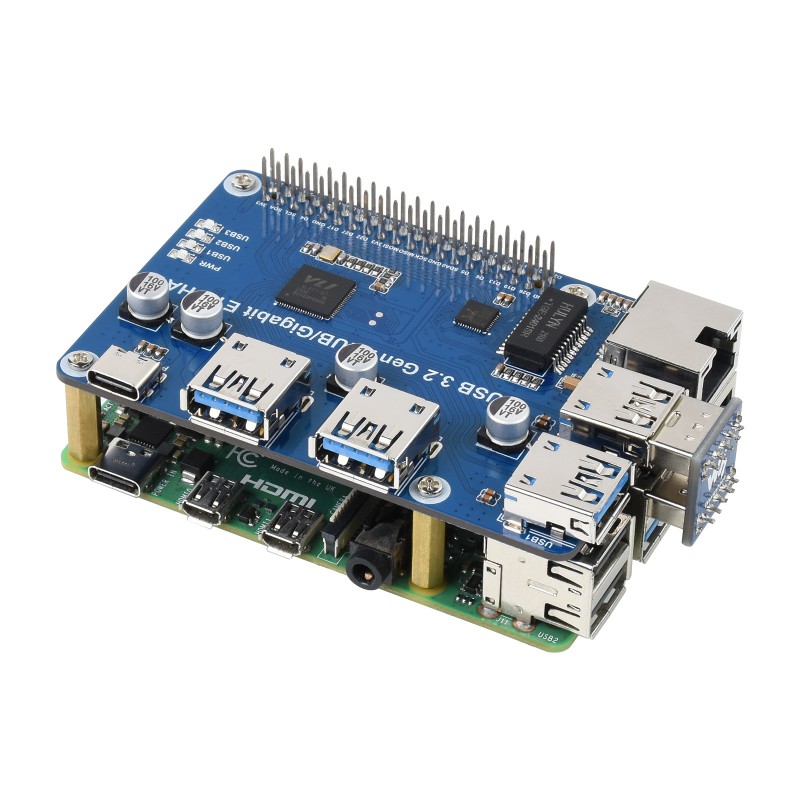

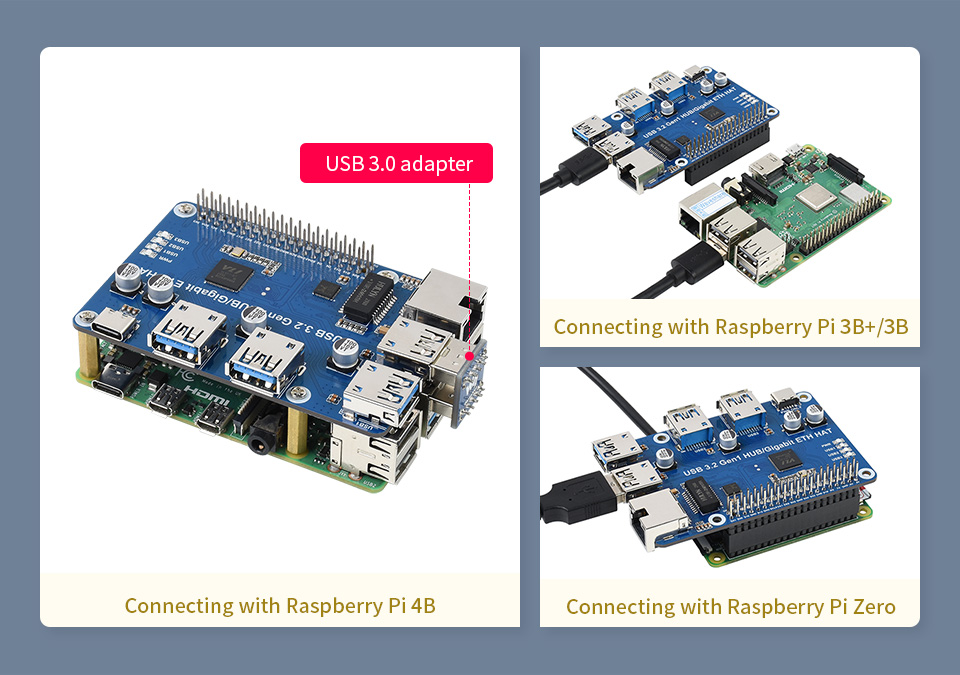

Thiết kế cho raspberry pi

Kết nối thông qua 40 chân GPIO tiêu chuẩn, tương thích với mọi phiên bản Raspberry Pi

Lưu ý: Chỉ Raspberry Pi 4 và Raspberry Pi 400 có hỗ trợ USB 3.2 Gen 1. Mạch mở rộng có thể hoạt động được với các bo mạch trước đó như Pi 2/3 hoặc Pi Zero nhưng hiệu năng kém do sử dụng cổng USB 2.0

[ux_image id=”13848″ image_size=”original”]

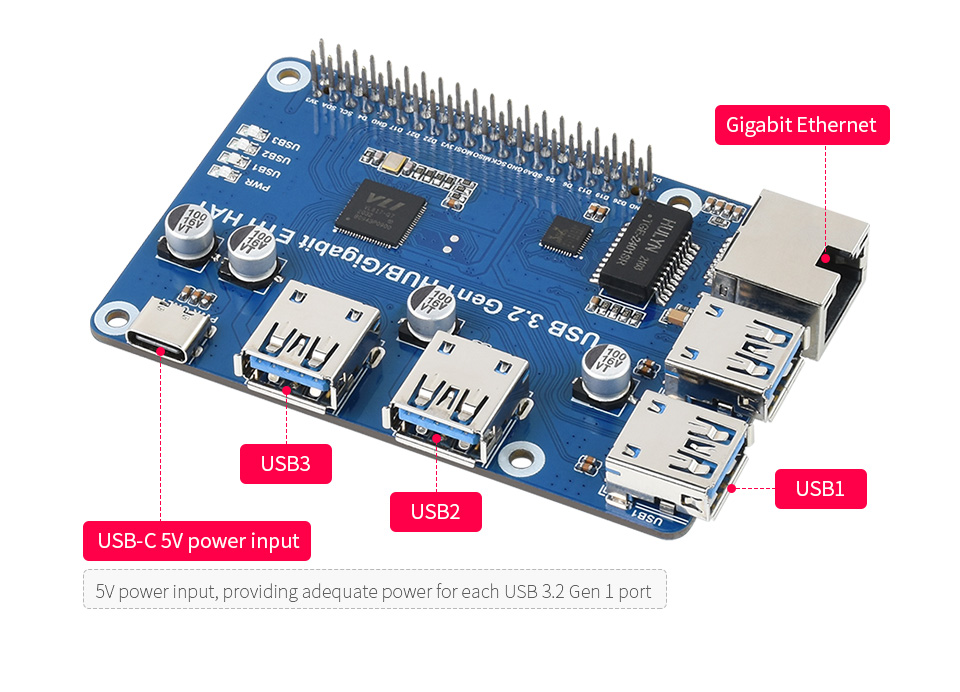

Hỗ trợ nguồn điện bên ngoài

Tích hợp cổng nguồn USB-C 5V DC

Cho phép bạn sử dụng thêm nhiều thiết bị khác qua cổng USB như ổ cứng cắm ngoài, chuột, bàn phím …

[ux_image id=”13849″ image_size=”original”]

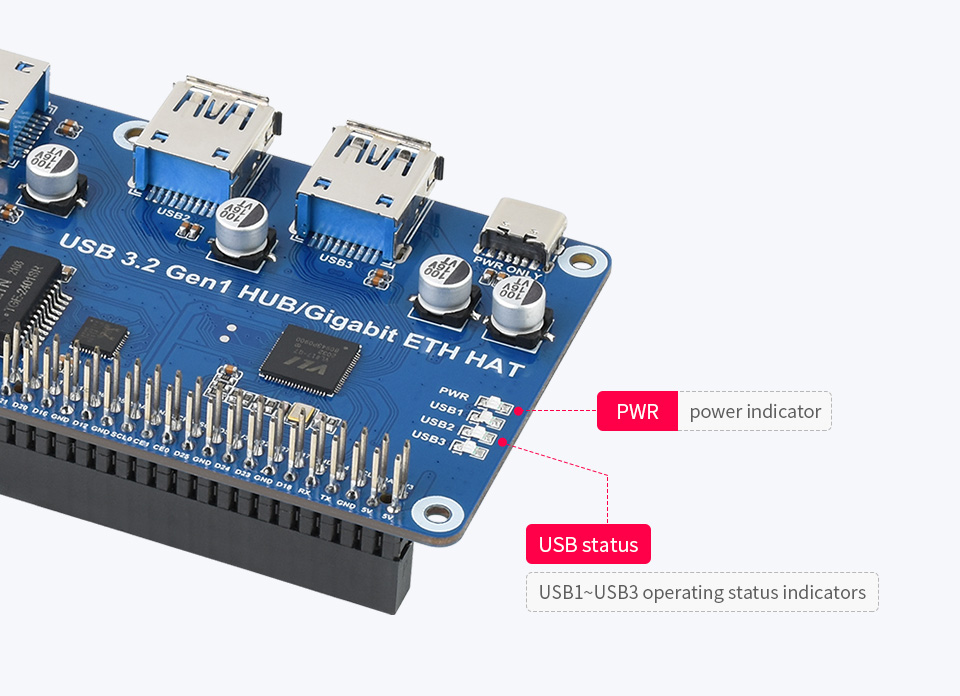

Đèn led báo trạng thái

Trên mạch HAT có 4 đèn LED báo trạng thái của các cổng USB và cổng Ethernet. Nhìn vào đèn, bạn sẽ biết cổng nào đang hoạt động.

[ux_image id=”13850″ image_size=”original”]

hỗ trợ nhiều thiết bị usb

[ux_image id=”13851″ image_size=”original”]

không cần cài driver, cắm là chạy

HAT mở rộng 3 cổng USB 3.2 Gen 1 và 1 cổng Ethernet Gigabit tương thích nhiều thiết bị khác như máy tính chạy Windows, Mac, Linux và đặc biệt cả Android mà không cần cài driver. Bạn chỉ cần cắm là sử dụng được luôn.

[ux_image id=”13852″ image_size=”original”]

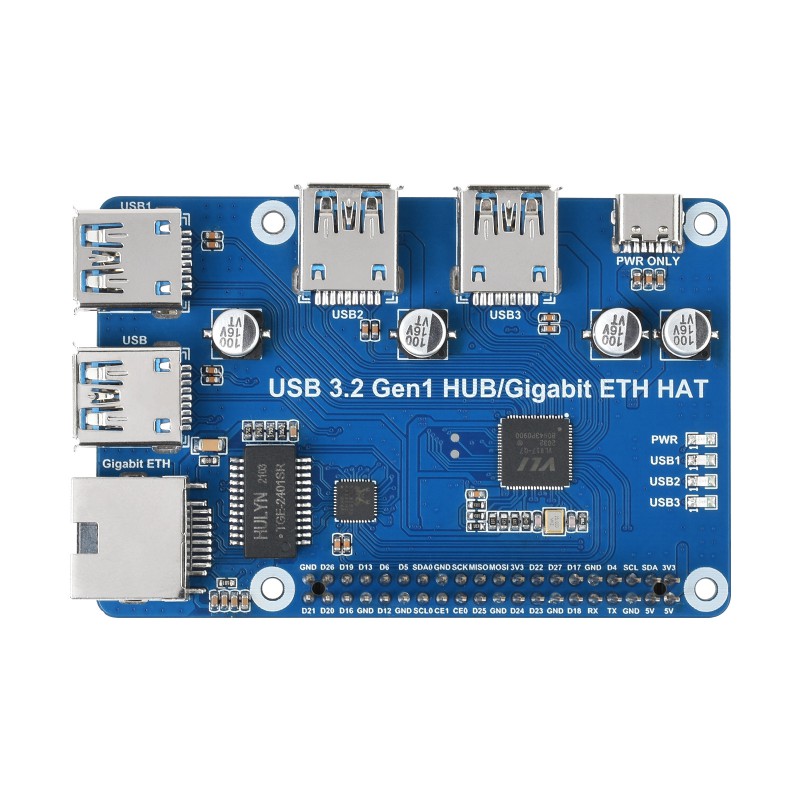

sơ đồ thiết bị

[ux_image id=”13853″ image_size=”original”]

[row]

[col span=”6″ span__sm=”12″]

1. Chân GPIO để kết nối với Raspberry Pi
2. USB 3.2 Gen1 HUB input để kết nối với cổng USB trên Raspberry Pi
3. Các cổng USB 3.2 Gen 1 mở rộng (từ USB 1 – USB 3)
4. Cổng mạng Gigabit Ethernet 1000Mbps
5. Cổng nguồn ngoài 5V USB-C

[/col]
[col span=”6″ span__sm=”12″]

6. VL817-Q7 USB HUB chip
7. Chip RTL8153B chuyển từ USB 3.0 sang Gigatbit Ethernet
8. TGE-2401SR Gigabit Ethernet transformer
9. Đèn báo trạng thái nguồn
10. Đèn báo trạng thái cổng USB 3.2 Gen 1 mở rộng (từ USB 1 – USB 3)
11. MX25L512EOI-10G FLASH chip

[/col]

[/row]
