Bo mạch IO Mini Base Board (B) và vỏ cho Raspberry Pi CM 5

[section bg_color=”#d9dadc”]

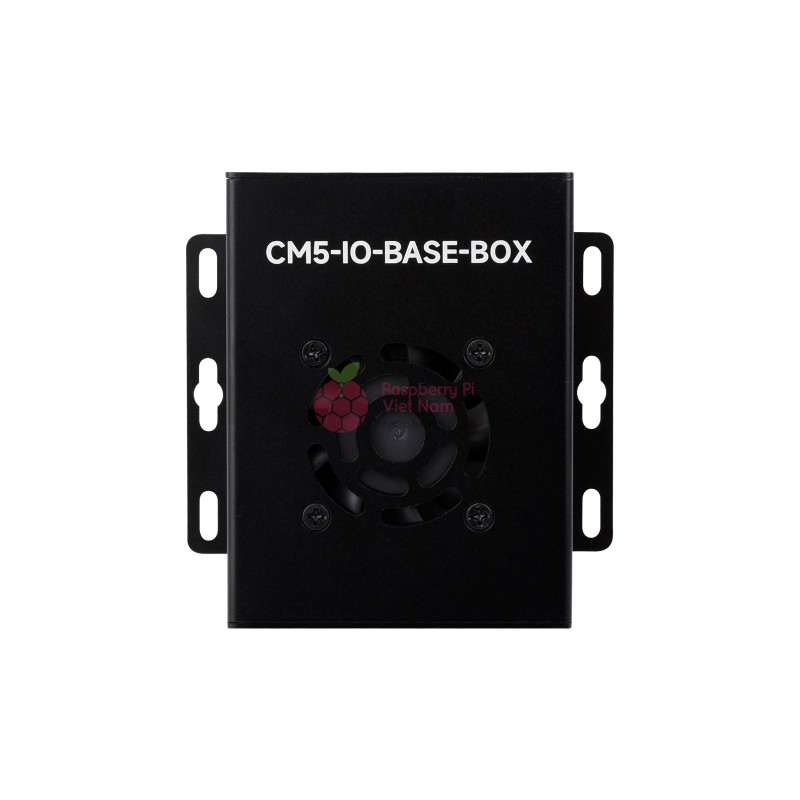

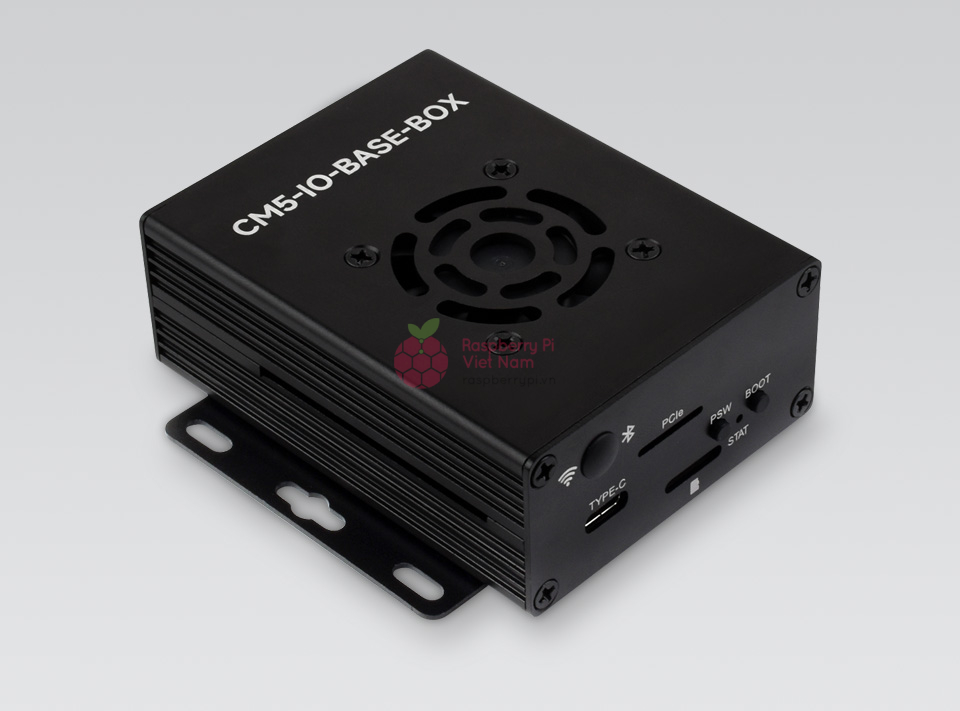

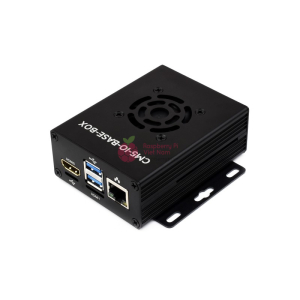

Vỏ máy tính Mini CM5-IO-BASE-BOX-B (US) dành cho Compute Module 5

Bộ vỏ và bảng mạch Mini Base Board (B) cho Raspberry Pi 5, EEPROM trên bo mạch và mã hóa Chip

[ux_image id=”21787″]

[/section]

Thông số kỹ thuật

• CM5 Socket: phù hợp với tất cả các phiên bản của Compute Module 5
• Cổng mạng: Đầu nối Gigabit Ethernet RJ45
• Chân kết nối
  • M.2 M KEY (2230 / 2242)
  • Header Raspberry Pi 40PIN GPIO
• Cổng USB: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (đầu nối FFC 6PIN 1mm)
• MIPI: Giao diện MIPI 4 làn × 2 (đầu nối FFC 22 chân 0,5 mm)
• Video: Cổng HDMI × 2 (bao gồm một cổng qua đầu nối FFC), hỗ trợ đầu ra 4K kép
• Bộ nhớ: Khe cắm thẻ nhớ cho các phiên bản Compute Module 5 Lite (không có eMMC)
• Chân cắm quạt: Đầu nối 5V, 4PIN JST-SH PWM
• Khác: EEPROM tích hợp và chip mã hóa
• Nguồn điện đầu vào: DC 5V 5A
• Kích thước
  • Chỉ mình bo mạch: 85 × 56mm

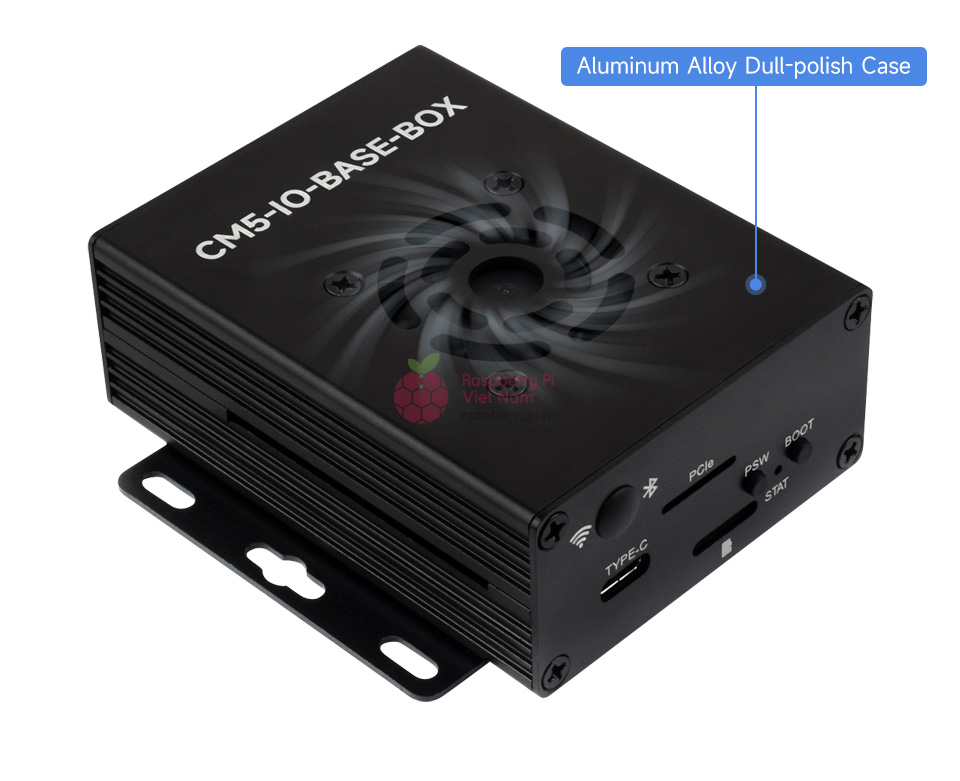

  • Với vỏ kim loại: 90 × 68mm

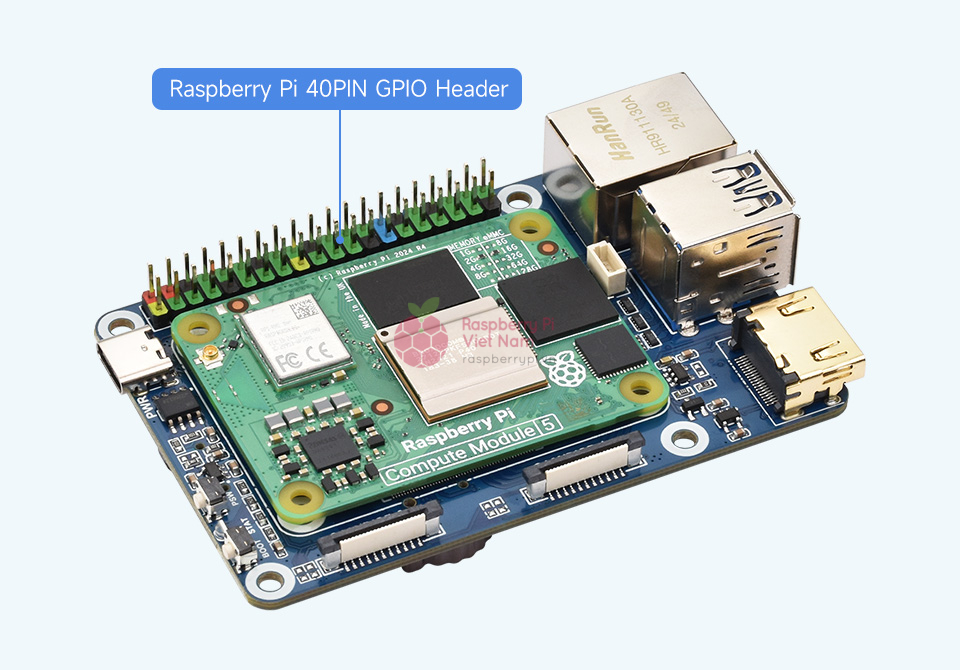

Kết nối với Compute Module 5

Socket CM5 tiêu chuẩn và header GPIO 40PIN Raspberry Pi được đánh dấu màu phù hợp với các phiên bản Compute Module 5 Lite/eMMC

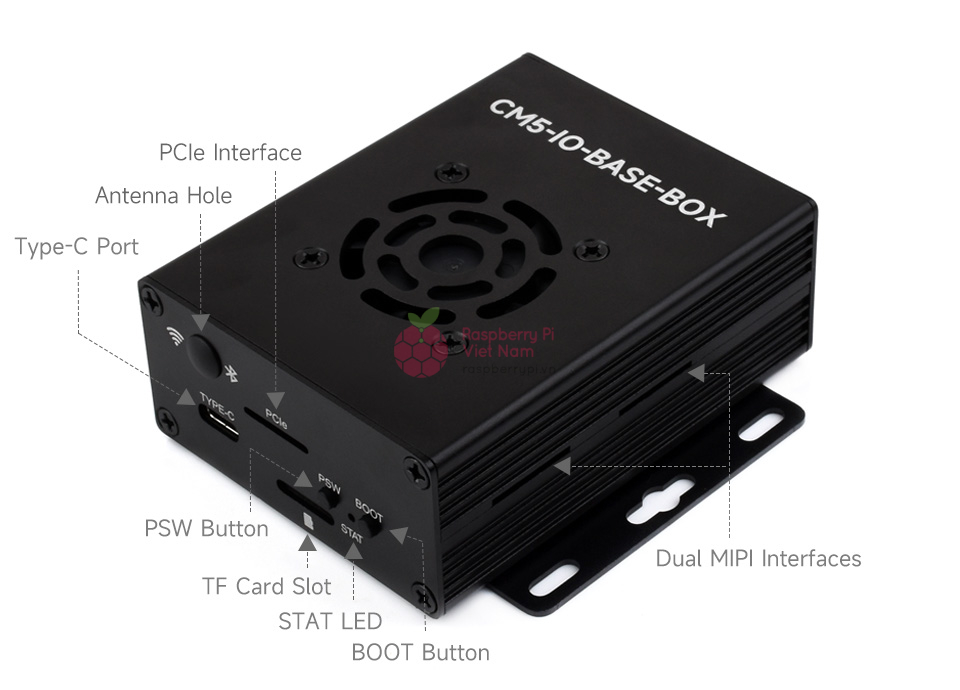

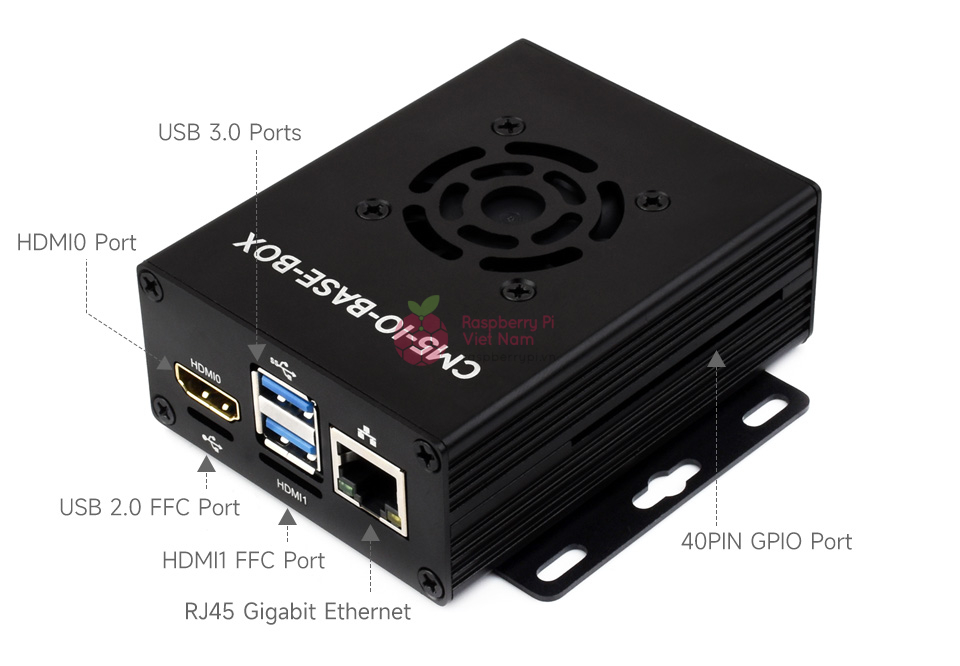

Nhỏ gọn, nhưng đầy đủ

Nhiều cổng kết nối tích hợp, thuận tiện khi sử dụng

Thiết kế hoàn hảo, gọn gàng với nhãn rõ ràng

Mỗi đường cắt được căn chỉnh hoàn toàn với đầu nối

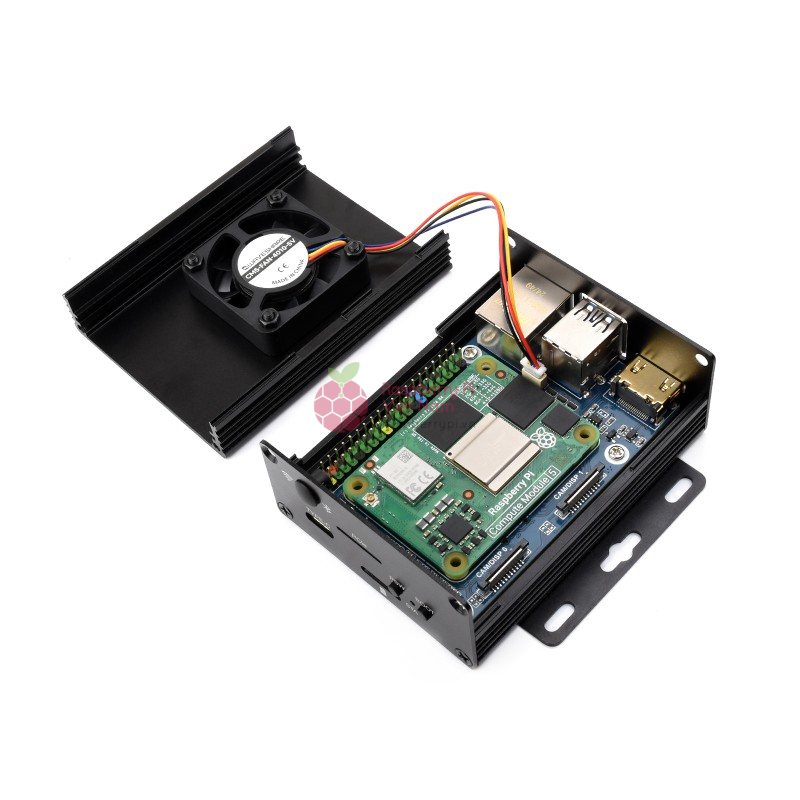

Quạt tản nhiệt đi kèm

Tích hợp quạt tản nhiệt, kết hợp với lỗ thông gió, tản nhiệt tốt hơn

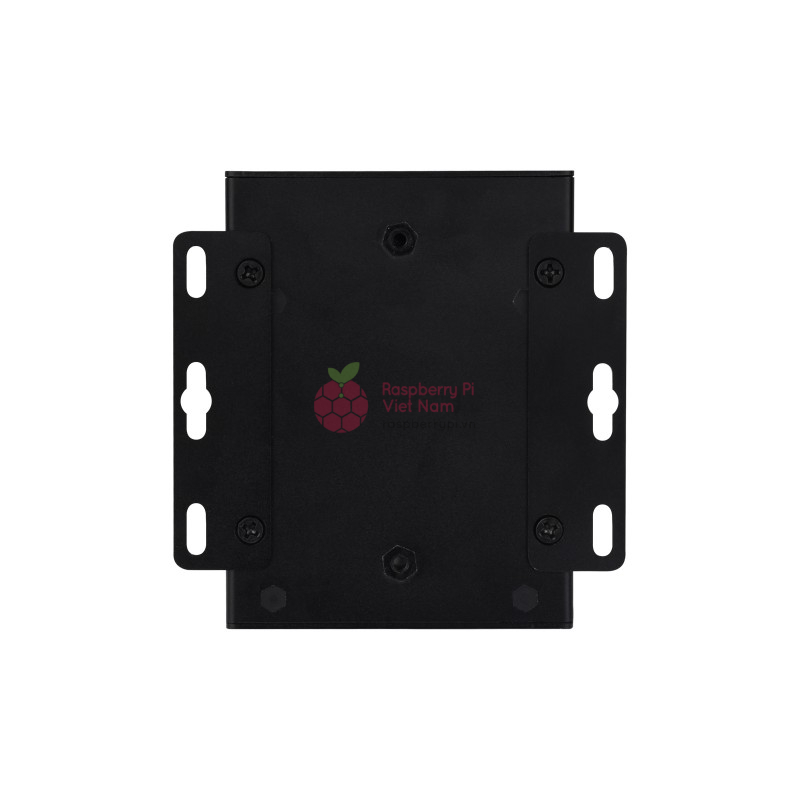

Giá đỡ gắn tường & gắn ray

Đi kèm giá đỡ gắn tường và khóa gắn ray giúp lắp đặt linh hoạt hơn

[row]

[col span=”6″ span__sm=”12″]

[ux_image_box img=”22369″ image_size=”original” image_hover=”zoom”]

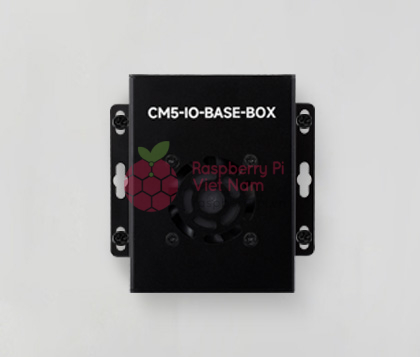

Gắn lên tường

[/ux_image_box]

[/col]
[col span=”6″ span__sm=”12″]

[ux_image_box img=”22370″ image_size=”original” image_hover=”zoom”]

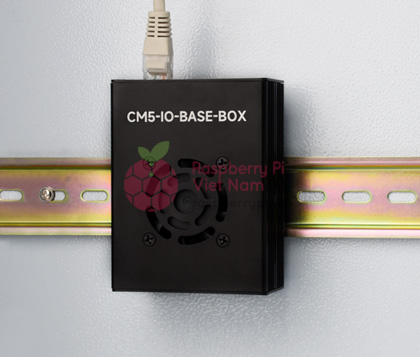

Gắn lên ray

[/ux_image_box]

[/col]

[/row]

EEPROM và chip mã hóa tích hợp

Cung cấp khả năng xác thực đối xứng nhanh chóng và an toàn

[ux_image id=”22371″ image_size=”original” image_hover=”zoom”]

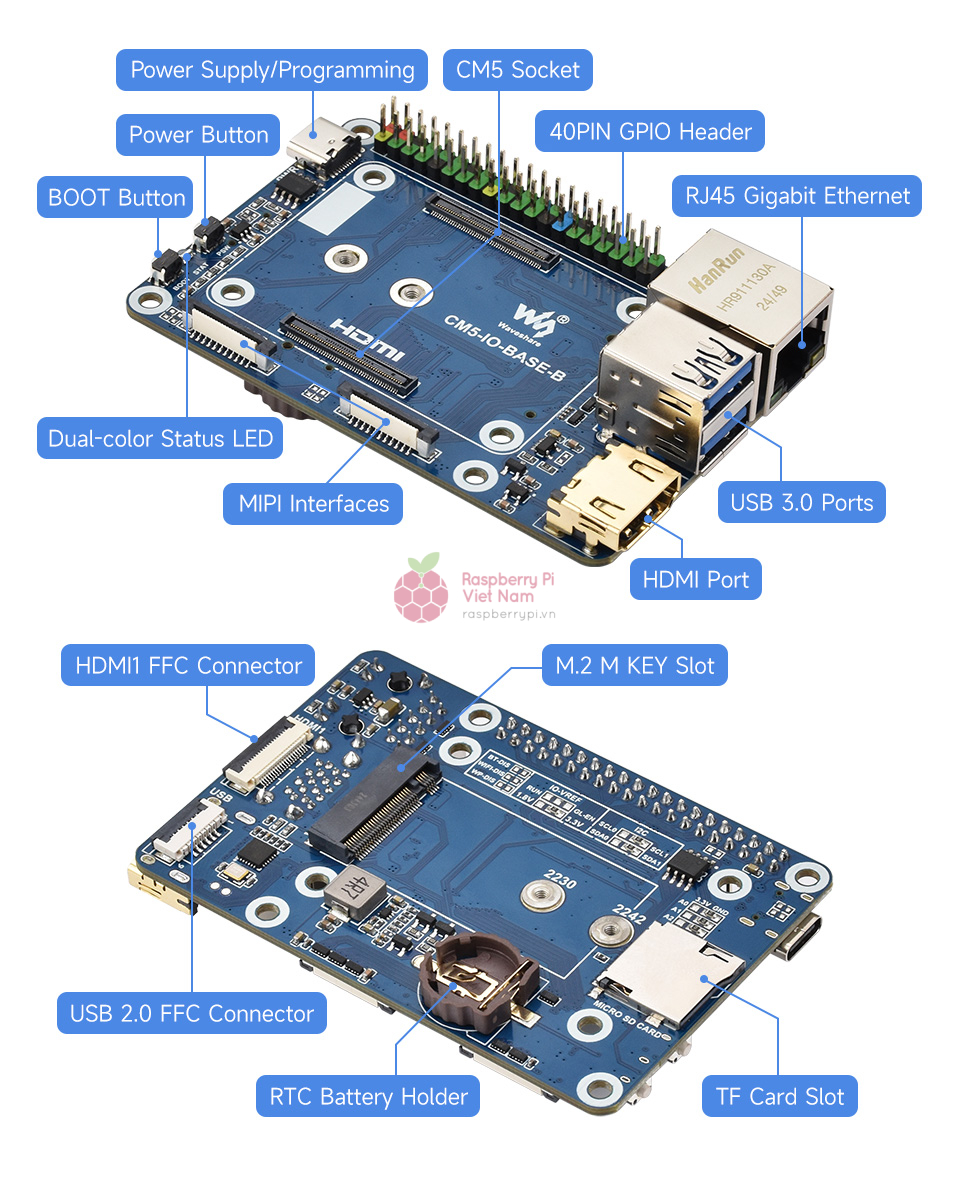

Các thành phần trên bo mạch

[ux_image id=”22372″ image_size=”original” image_hover=”zoom”]

[row]

[col span=”6″ span__sm=”12″]

1. CM5 socket: CM5 phù hợp với tất cả các biến thể của Compute Module 5
2. GPIO 40PIN Header: để kết nối các mô-đun HAT / HAT + khác nhau
3. Nguồn điện đầu vào / Lập trình: nguồn điện 5V/5A, hoặc được sử dụng để ghi eMMC
4. Chip mã hóa (ATSHA204): Hỗ trợ xác thực đối xứng nhanh chóng và an toàn
5. Nút nguồn: Nhấn và giữ để buộc tắt nguồn, nhấn nhanh để tắt hoặc bật nguồn mềm
6. Đèn LED: Đèn LED trạng thái hai màu
7. Nút khởi động: Nhấn trước khi bật nguồn và nhả ra sau khi bật nguồn để vào chế độ cài hệ điều hành
8. Giao diện MIPI kép: để kết nối màn hình DSI và camera CSI
9. Đầu nối HDMI0: cổng HDMI0, hỗ trợ đầu ra 4K
10. Cổng USB 3.2 Gen1: 2x cổng tốc độ cao USB 3.2 Gen1, hỗ trợ hoạt động đồng bộ 5Gbps
11. Cổng RJ45 Gigabit Ethernet: Hỗ trợ truy cập mạng 10M / 100M / 1000M

[/col]
[col span=”6″ span__sm=”12″]

12. Đầu cắm quạt 4PIN JST-SH PWM: để kết nối quạt làm mát, nguồn điện 5V
13. Khe cắm thẻ nhớ: để kết nối thẻ TF với hình ảnh được ghi sẵn (CHỈ biến thể Lite)
14. Lựa chọn IO-VREF: CM5 Mức logic IO: 3.3V (mặc định) hoặc 1.8V
15. Các chân chức năng khác: Tắt WIFI / Bluetooth hoặc bảo vệ ghi
16. Đầu nối HDMI1 FFC: cổng HDMI1, hỗ trợ đầu ra 4K, có thể được kết nối thông qua bộ chuyển đổi
17. Đầu nối USB 2.0 FFC: có thể được kết nối thông qua bộ chuyển đổi
18. Giá đỡ pin RTC: Hỗ trợ pin CR / ML1220
19. Hỗ trợ M.2 M KEY: Ổ cứng thể rắn 2230/2242 NVMe và khởi động Pi5 từ ổ cứng thể rắn
20. I2C lựa chọn: Chuyển đổi I2C0 và I2C1 (theo mặc định) cho chip mã hóa và EEPROM
21. CAT24C32: chip EEPROM

[/col]

[/row]

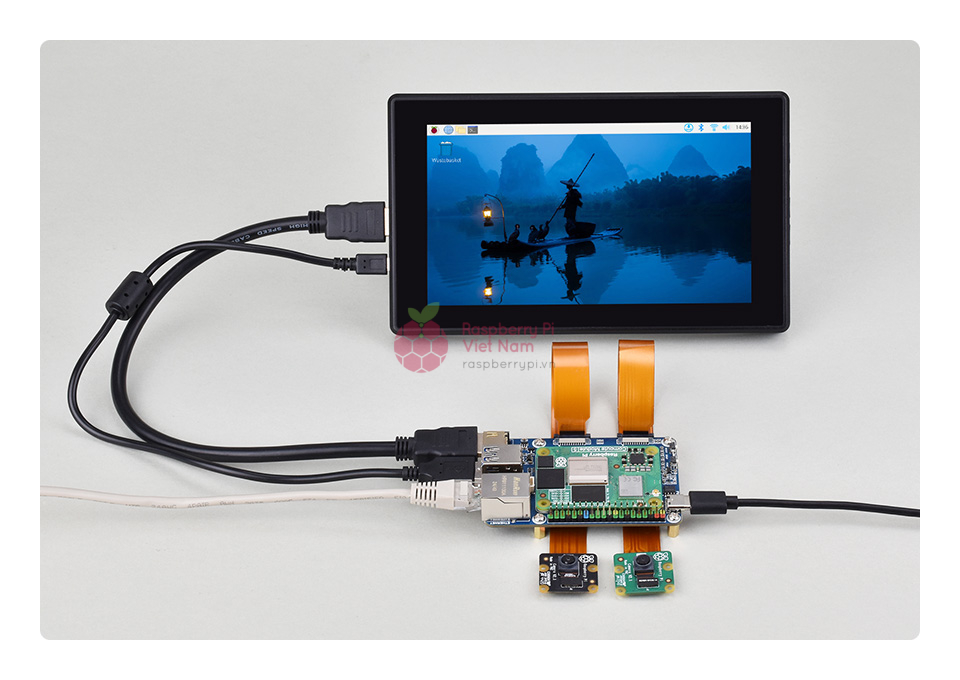

Ảnh minh họa

[ux_image id=”22374″ image_size=”original” image_hover=”zoom”]

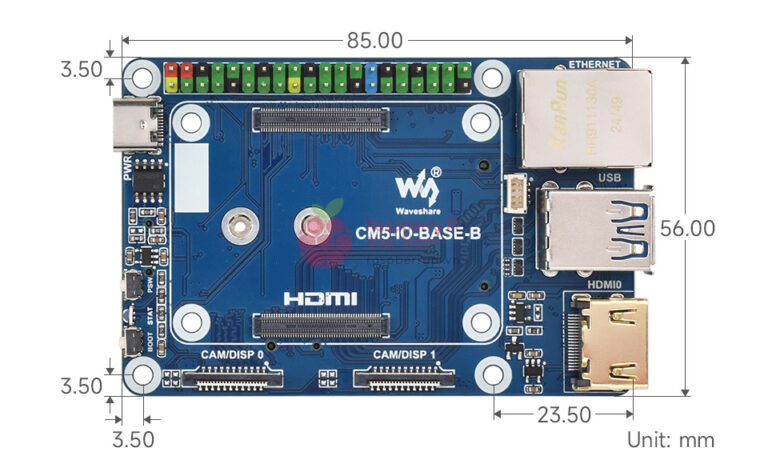

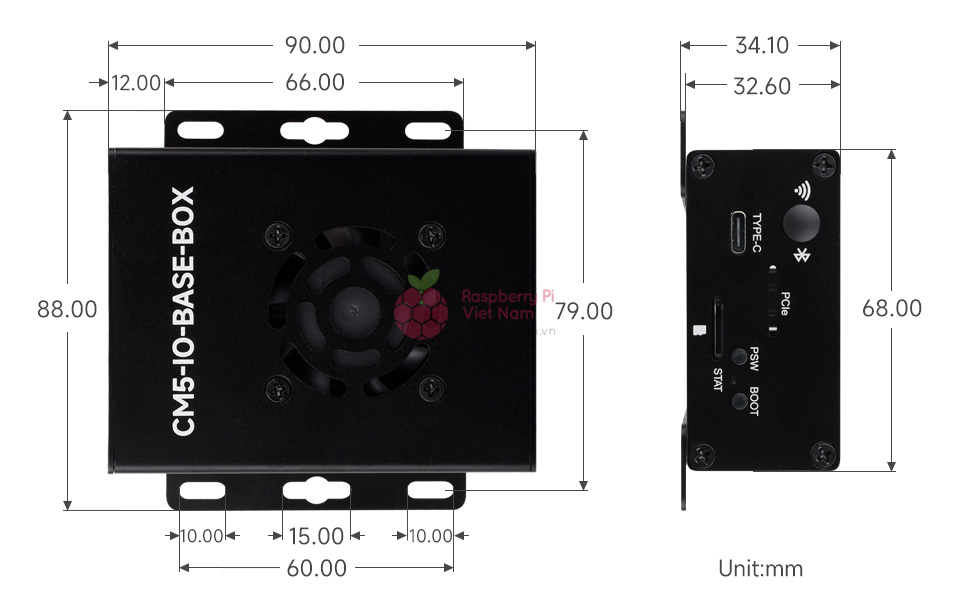

Kích thước sản phẩm

[row]

[col span=”6″ span__sm=”12″]

[ux_image_box img=”22375″ image_size=”original” image_hover=”zoom”]

Chỉ mình bo mạch

[/ux_image_box]

[/col]
[col span=”6″ span__sm=”12″]

[ux_image_box img=”22376″ image_size=”original” image_hover=”zoom”]

Bao gồm cả vỏ

[/ux_image_box]

[/col]

[/row]

Tài liệu kỹ thuật

Vui lòng xem chi tiết tại http://www.waveshare.com/wiki/CM5-IO-BASE-B
