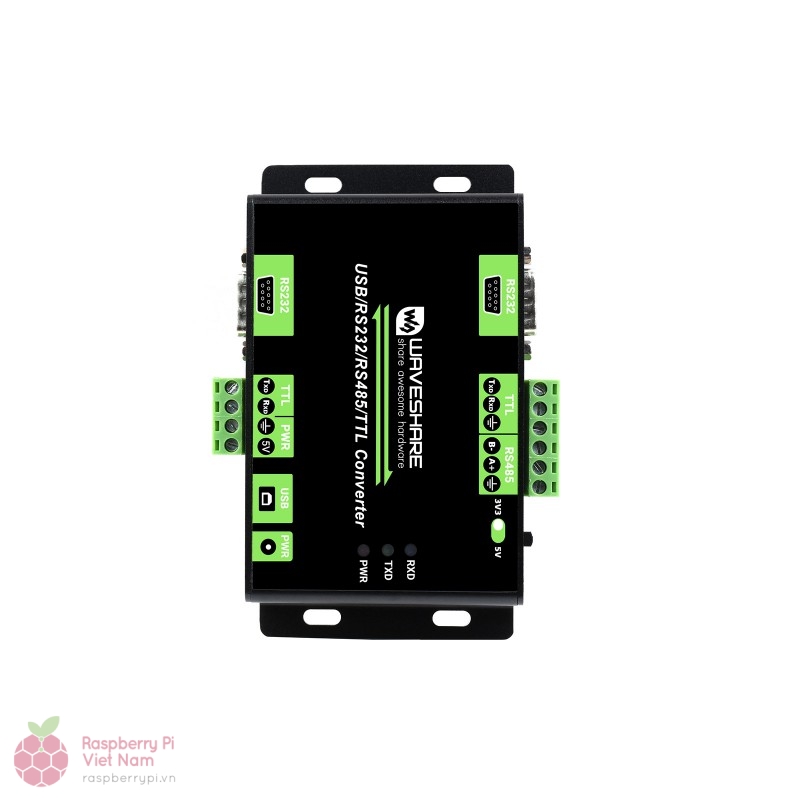

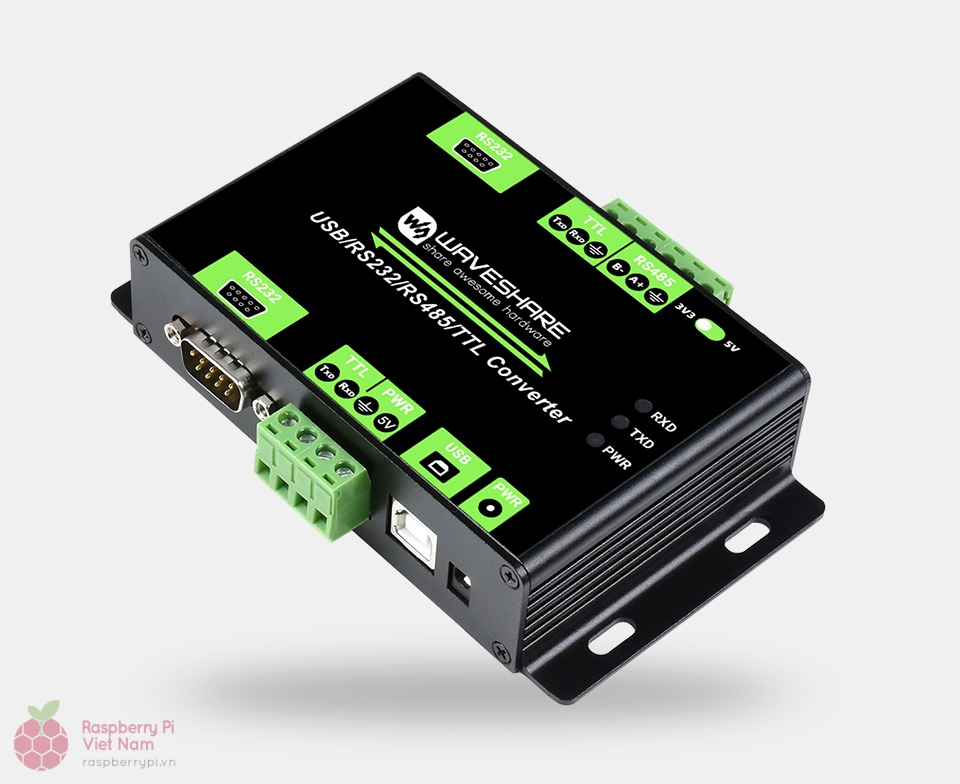

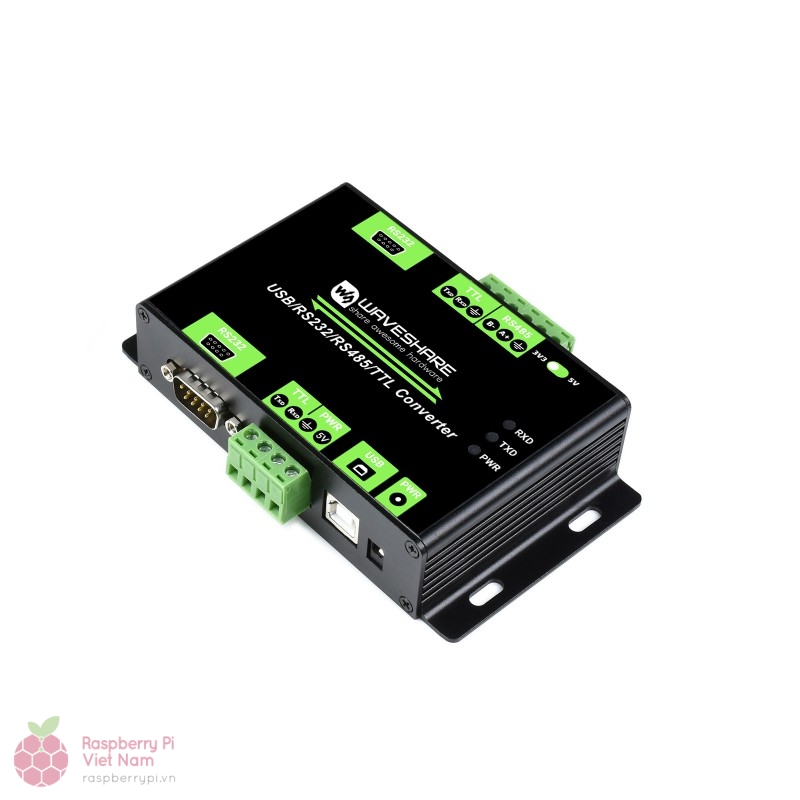

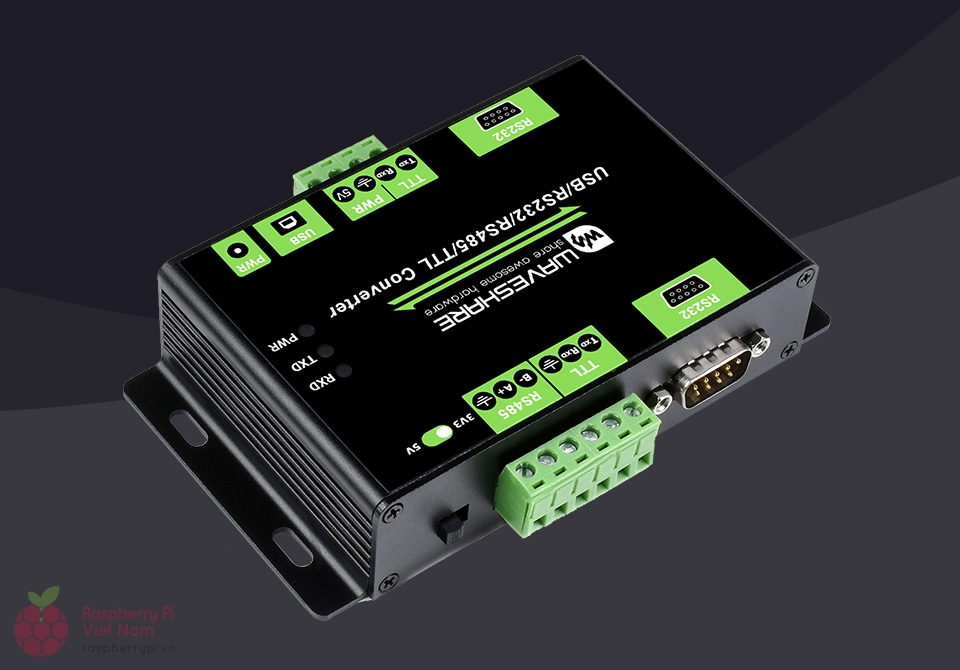

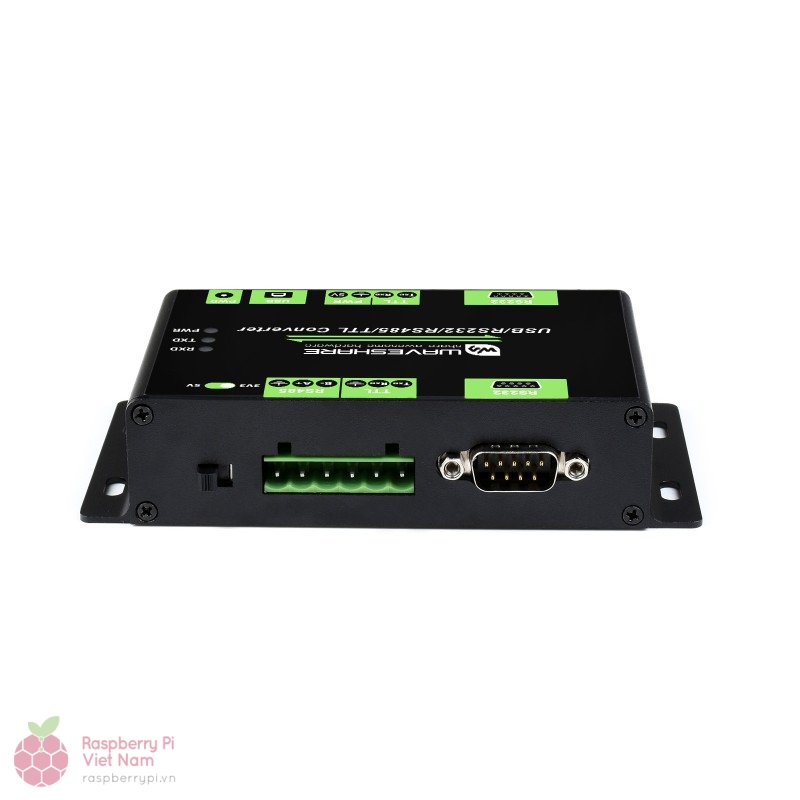

Bộ chuyển đổi đa bus cho công nghiệp, giao tiếp USB / RS232 / RS485 / TTL

Bộ chuyển đổi đa bus cách ly công nghiệp, hỗ trợ giao tiếp USB / RS232 / RS485 / TTL.

Bộ chuyển đổi đa bus cách ly công nghiệp

Giao tiếp chuyển đổi giữa các bus truyền thông khác nhau

Tính năng nổi bật

Bộ chuyển đổi USB/RS232/RS485/TTL là thiết bị chuyển đổi công nghiệp tích hợp cách ly, hỗ trợ chuyển đổi linh hoạt USB / RS232 / TTL sang RS232 / RS485 / TTL. Sản phẩm được trang bị cách ly nguồn, cách ly tín hiệu số cùng các mạch bảo vệ như TVS diode, đảm bảo sử dụng ổn định, dễ triển khai, phù hợp cho hệ thống điều khiển công nghiệp và các ứng dụng yêu cầu độ tin cậy cao.

• Sử dụng chip FT232RL chính hãng cho giao tiếp USB, tốc độ cao, hoạt động ổn định, khả năng tương thích tốt
• Tích hợp mạch bảo vệ quá áp/quá dòng, (lưu ý: không có bảo vệ giữa hai nguồn ở đầu host)
• Cách ly nguồn độc lập, cấp điện ổn định cho kênh cách ly, không cần nguồn ngoài bên phía cách ly
• Cách ly tín hiệu số tích hợp, nâng cao độ ổn định giao tiếp, chống nhiễu, tiêu thụ điện năng thấp
• Tích hợp TVS (Transient Voltage Suppressor) giúp triệt tiêu xung áp, chống sét, chống tĩnh điện hiệu quả
• Có cầu chì tự phục hồi và diode bảo vệ, đảm bảo dòng áp ổn định, chống quá dòng/quá áp, tăng tuổi thọ thiết bị
• Hỗ trợ chuyển mức điện áp TTL 3.3V / 5V, cho phép lựa chọn mức điện áp tại cổng TTL Group B
• Vỏ hợp kim nhôm anodized bề mặt xử lý nhám mờ, chắc chắn và bền bỉ trong môi trường công nghiệp

Thông số kỹ thuật

Loại sản phẩm: Bộ chuyển đổi đa bus cách ly công nghiệp USB/RS232/RS485/TTL

Tốc độ truyền dữ liệu:

• 300 ~ 921600bps
• 300 ~ 600000bps (RS232 ↔ RS232)

Group A

🔹 USB

• Điện áp hoạt động: 5V
• Cổng kết nối: USB-B
• Bảo vệ: Cầu chì tự phục hồi 200mA, đầu ra cách ly

🔹 RS232

• Cổng: DB9 male
• Bảo vệ: TVS, chống sét lan truyền, chống ESD
• Chế độ truyền: Point-to-Point

🔹 TTL (UART)

• Điện áp hoạt động: 5V
• Kết nối: Screw terminal
• Pinout: TXD, RXD, GND, 5V
• Bảo vệ: Diode kẹp, chống quá áp, chống cắm ngược, chống sốc, chống nhiễu

Group B

🔹 RS485

• Kết nối: Screw terminal
• Pinout: A+, B-, GND
• Điều khiển hướng dữ liệu: Tự động bằng phần cứng
• Bảo vệ: Chống sét, chống quá áp, chống ESD
• Chế độ truyền: Đa điểm (Point-to-Multipoint, tối đa 32 node – khuyến nghị dùng repeater nếu ≥16 node)

🔹 RS232

• Cổng: DB9 male
• Bảo vệ: TVS, chống sét lan truyền, chống ESD
• Chế độ: Point-to-Point

🔹 TTL (UART)

• Điện áp hoạt động: 3.3V / 5V
• Kết nối: Screw terminal
• Pinout: TXD, RXD, GND
• Bảo vệ: Diode kẹp, chống quá áp, chống cắm ngược, chống sốc, chống nhiễu

Môi trường hoạt động:

• Nhiệt độ: -25℃ ~ 85℃
• Độ ẩm: 5%RH ~ 95%RH

Hỗ trợ hệ điều hành: Windows 11 / 10 / 8.1 / 8 / 7 / XP
Lưu ý: Chỉ một cặp thiết bị được liên kết cho giao tiếp hoàn chỉnh giữa đầu Group A và Group B tại cùng một thời điểm

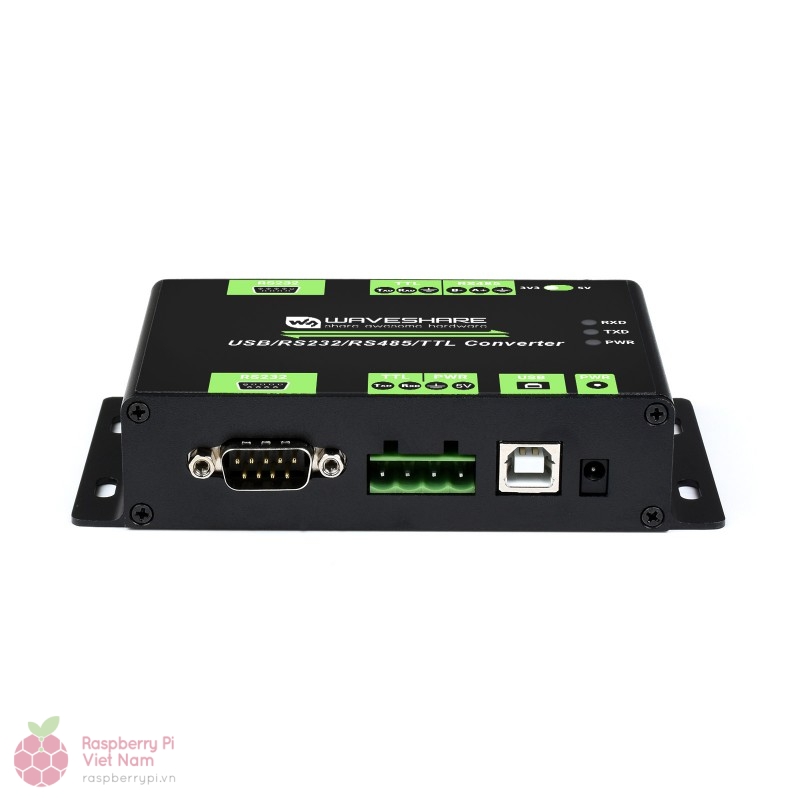

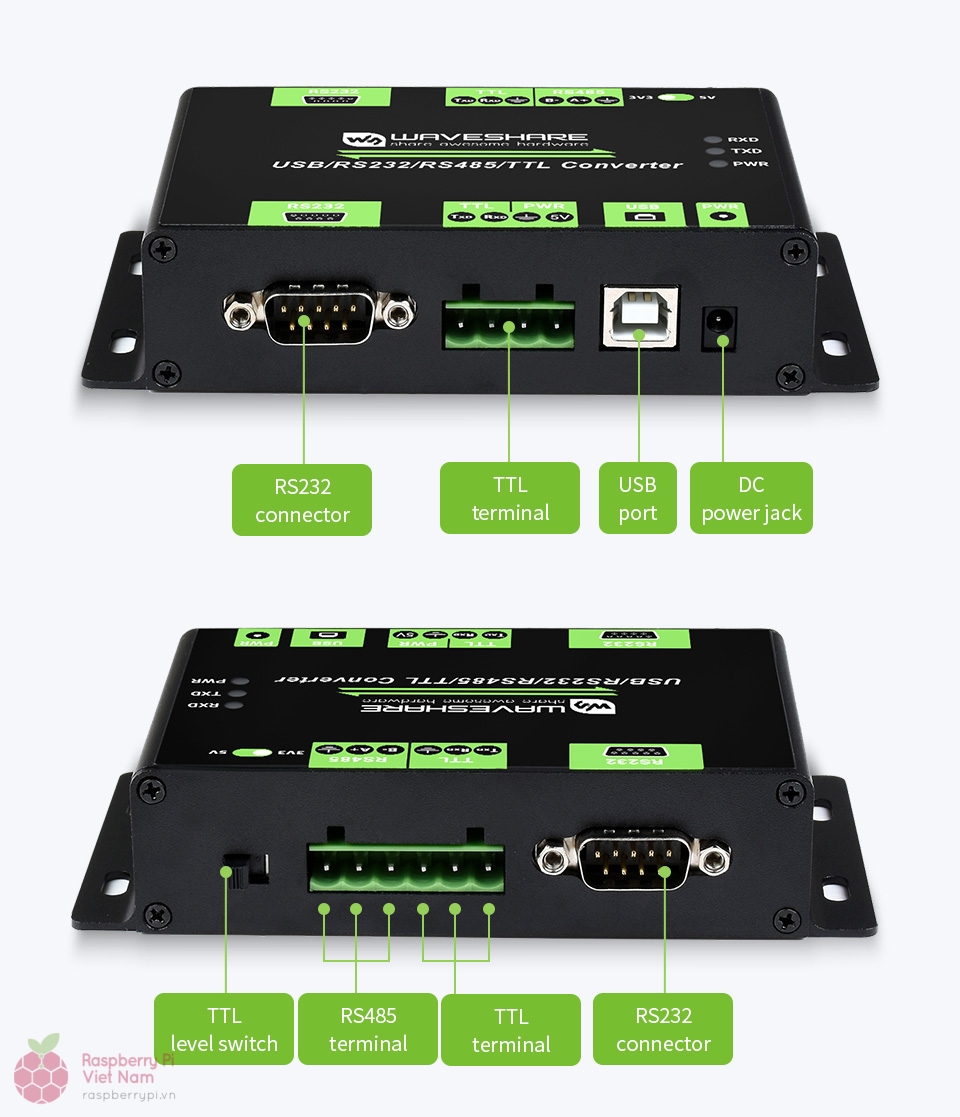

Giới thiệu giao diện kết nối

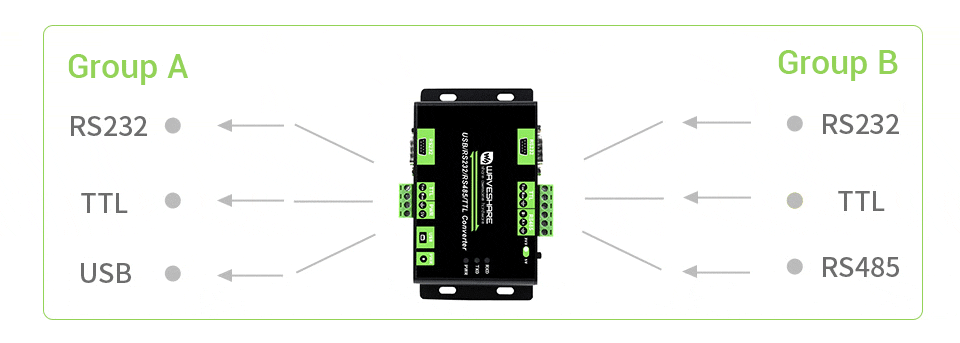

Chuyển đổi đa giao thức, đa bus truyền thông

Truyền dữ liệu từ các cổng nhóm A sang nhóm B

Truyền dữ liệu từ các cổng nhóm B sang nhóm A

• Các cổng trong cùng một nhóm không thể giao tiếp trực tiếp với nhau.
• Các cổng cùng nhóm không thể truyền dữ liệu đồng thời, nhưng vẫn có thể nhận dữ liệu song song.

Định nghĩa sơ đồ chân kết nối

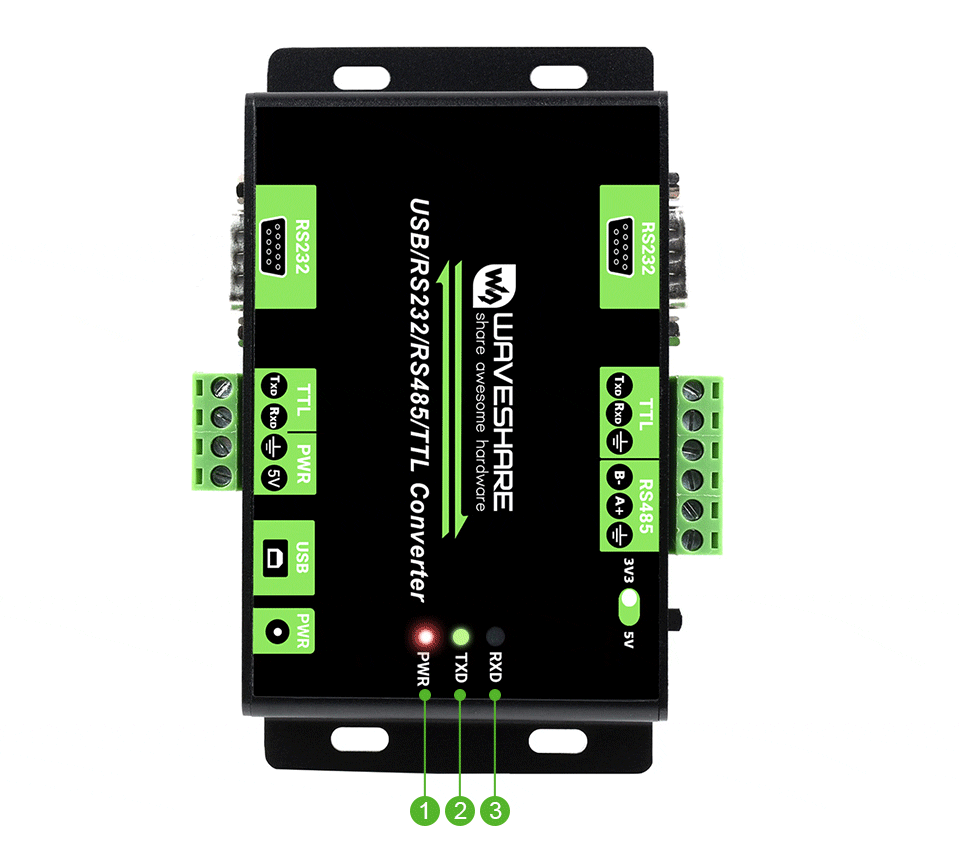

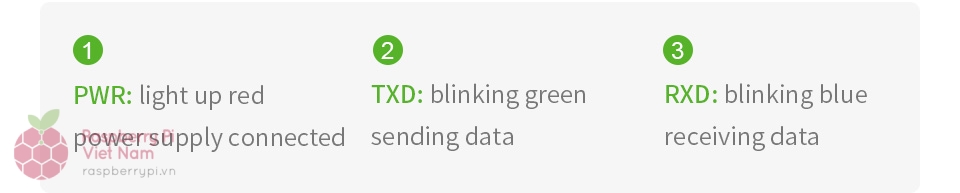

Đèn báo trạng thái hoạt động

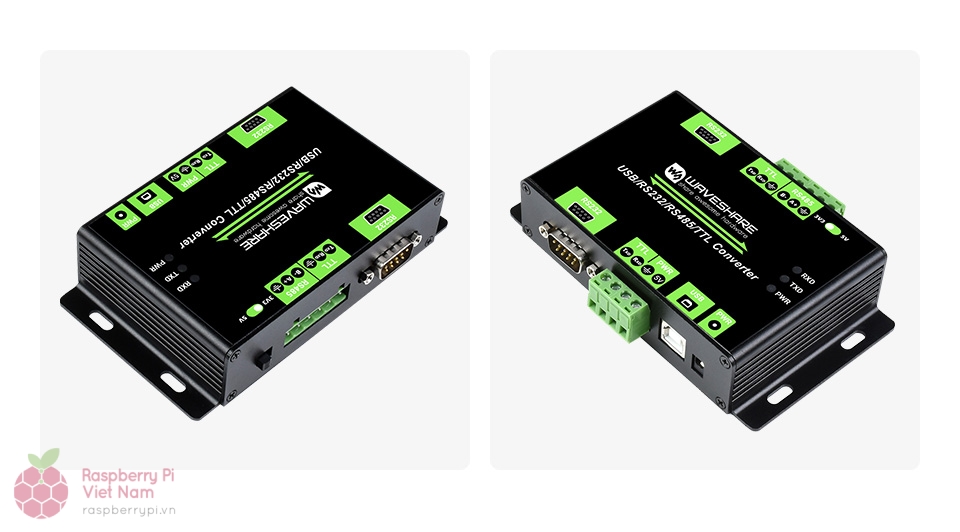

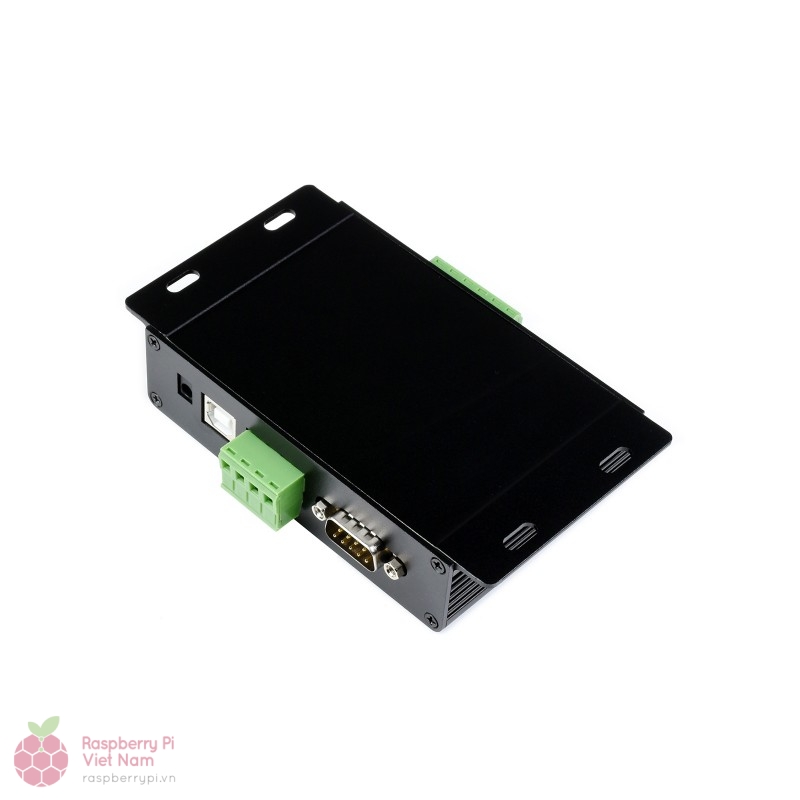

Vỏ hợp kim nhôm

Vỏ hợp kim nhôm với bề mặt anodized nhám mờ, chắc chắn, bền bỉ và thẩm mỹ.

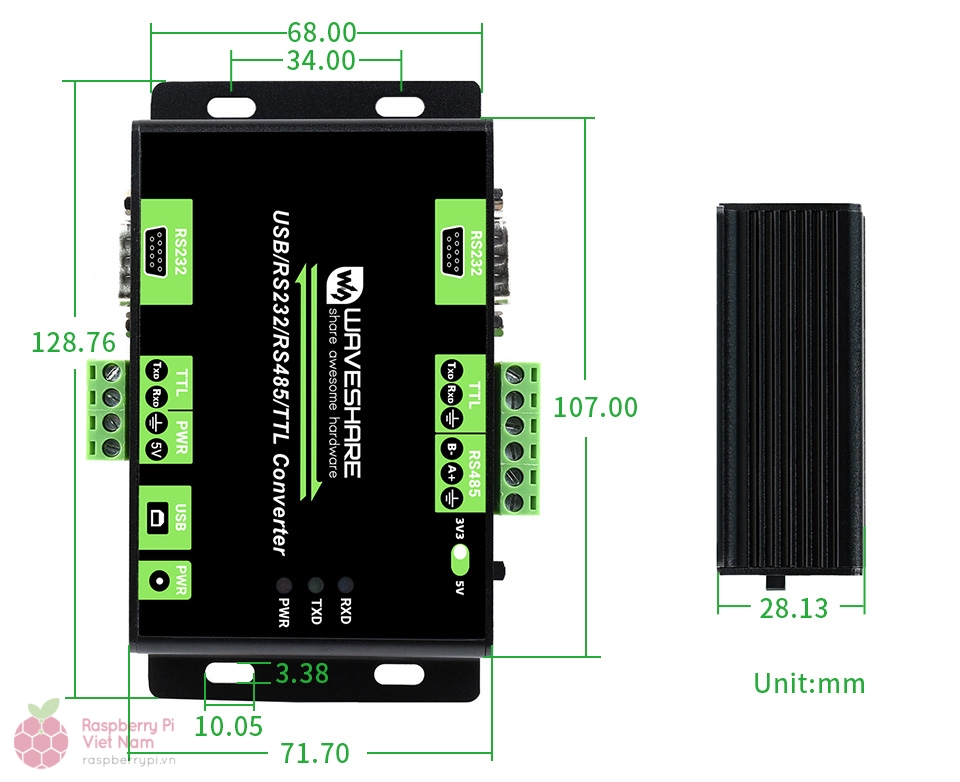

Kích thước tổng thể

Bộ chuyển đổi đa bus cách ly công nghiệp, hỗ trợ giao tiếp USB / RS232 / RS485 / TTL là một sản phẩm nổi tiếng của nhà Waveshare được phân phối chính hãng tại Raspberry Pi Việt Nam. Nếu có bất kì thắc mắc gì về sản phẩm hãy liên hệ lại với chúng tôi.

Tài liệu hỗ trợ kỹ thuật tham khảo tại đây
