Banana Pi BPI-M4

Banana Pi BPI-M4 là máy tính mini (Single Board Computer) 64-bit lõi tứ A53 sử dụng chip Realtek RTD1395. Nó có RAM 1GB/2GB và eMMC 8 GB. Nó cũng có WiFi tích hợp cho b/g/n/ac và Bluetooth 4.2. Về cổng kết nối, Banana Pi BPI-M4 có 4 cổng USB 2.0, 1 cổng USB TYPE C, 1 cổng HDMI, 1 giắc cắm âm thanh, hỗ trợ giao diện M.2 Key E PCIE 2.0.

Raspberry Pi Việt Nam (VietIDC) hiện là nhà phân phối chính thức duy nhất các sản phẩm của Banana Pi tại Việt Nam.

SoC RTD1395 được trang bị CPU lõi tứ hiệu năng cao, ARM cortex-A53, với bộ nhớ đệm 512K L2. RTD1395 cũng tích hợp Bộ xử lý đồ họa (GPU) ARM Mali-470 hiệu quả để tăng tốc xử lý đồ họa 2D và 3D. Để tăng tốc giao diện người dùng OSD và 2K này, Công cụ Streaming Engine tích hợp của RTD1395 cung cấp các chức năng vẽ thường được sử dụng. CPU dành riêng cho các ứng dụng, trong khi hầu hết các chức năng của RTD1395 dành riêng cho thao tác, giải mã các luồng video một cách đa dạng các định dạng. Ví dụ, giải mã 4K 2K H.265, Full HD MPEG1 / 2/4 / H.264 / H.264 MVC, AVC / VC-1, VP8, VP9, AVS, AVS plus, HD JPEG, v.v. Video DSP cũng có thể xử lý mã hóa lên đến Full HD với định dạng H.264. Giải mã và mã hóa video có thể chạy đồng thời.

Thông số kỹ thuật Banana Pi BPI-M4

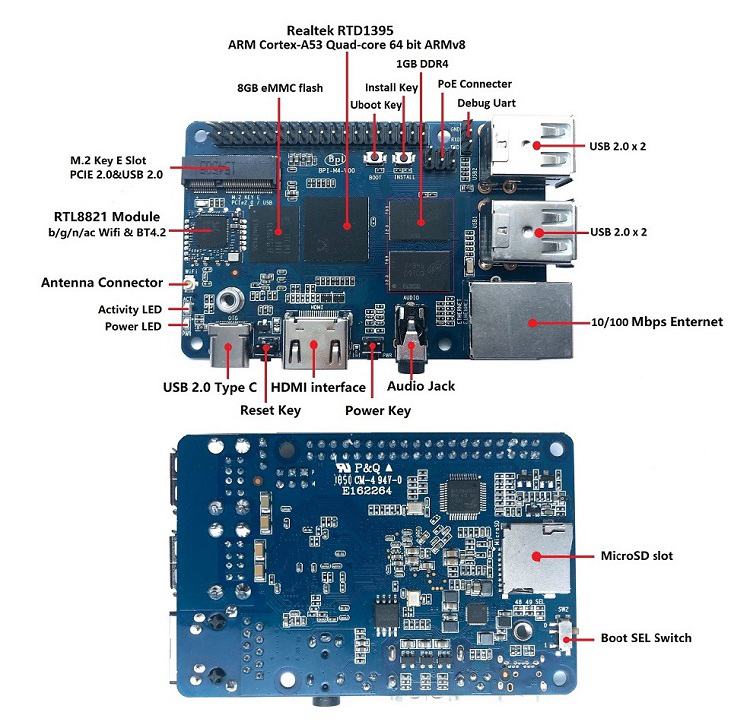

Sơ đồ Banana Pi BPI-M4

Bảng chân GPIO

Banana Pi BPI-M4 40 chân GPIO tương tự như Raspberry Pi. Sau đây là bảng sơ đồ chân GPIO của Banana Pi M4

Tài liệu kỹ thuật cho Banana Pi M4

• BPI-M4 schematic diagram: https://drive.google.com/file/d/1A6pj8Y9Ru1_qfMapIdiQnMavEs5xzN5H/view?usp=sharing
• Banana Pi BPI-M4 CE,FCC,RoHS Certification: http://forum.banana-pi.org/t/banana-pi-bpi-m4-ce-fcc-rohs-certification/9520
• Realtek RTD1395 chip datasheet: https://drive.google.com/file/d/1Jt8qUwEjLinMqURMftC3db0Xg9MIWIhu/view?usp=sharing
• BPI-M4 DXF file download: https://drive.google.com/file/d/1xK-DAjdjXiY7BgGcmq7x-aL5g6djznqT/view?usp=sharing
• Banana Pi BPI-M4 Android 8 1 1 demo, power by raspberry Pi PoE module：https://www.youtube.com/watch?v=aEZ9tSJ-Oao&feature=youtu.be
• Banana Pi BPI-M4 video play h264 4K under Linux with gst-launch-1.0: https://www.youtube.com/watch?v=PwdyGX3tqvo
• Banana Pi BPI-M4 digital photo download：https://drive.google.com/file/d/1lD9vOhdZMqHFilTPPHY80My0biszvW8r/view?usp=sharing
• BPI-M4 SBC bench test: http://forum.banana-pi.org/t/bpi-m4-sbc-bench-test/9469
• Banana Pi BPI-M4 m.2 extension board with nvme ssd：http://forum.banana-pi.org/t/bpi-m4-m-2-extension-board-with-nvme-ssd/11999

Tải hệ điều hành cho Banana Pi M4

Tổng hợp tất cả các phiên bản, bao gồm cả Android và Linux: https://drive.google.com/drive/folders/1xBxYgKM40GrBa-qfgPDD-cRrUhWBo34u
