Adapter PCIe sang M.2 cho Raspberry Pi 5, hỗ trợ ổ NVMe 2280

Raspberry Pi 5 ra đời với hiệu suất cao hơn phiên bản 4 tiền nhiệm trước đó tới 20-30%. Đặc biệt Raspberry Pi 5 hỗ trợ khe cắm PCIe cho phép bạn mở rộng thêm rất nhiều thiết bị hoặc các kết nối ngoại vi. Một trong số đó là hỗ trợ các thiết bị mở rộng ổ SSD cho Raspberry Pi 5.

Adapter PCIe sang M.2 NVMe của MCU Zone là một bảng mạch mở rộng giúp bạn kết nối sử dụng ổ SSD NVMe Gen 2&3 kích thước 2230, 2242, 2280 trên Raspberry Pi 5. Việc sử dụng ổ SSD sẽ làm tăng tốc độ, hiệu suất xử lý của Raspberry Pi 5 lên rất nhiều. Hơn nữa, ổ SSD cũng có tuổi thọ cao hơn so với thẻ nhớ Micro SD truyền thống.

Thông số kỹ thuật Adapter PCIe sang M.2 NVMe của MCU Zone

• Mã sản phẩm: MPS2280
• Hãng sản xuất: MCU Zone
• Giao tiếp PCIe
• Hỗ trợ ổ SSD M.2 M-key NVMe kích thước 2280/2242/2230 (Theo mặc định chốt đồng được hàn ở size 2280)
• Hỗ trợ khởi động từ SSD: Cho phép Raspberry Pi 5 khởi động từ SSD NVME và mở rộng lưu trữ. Cũng có thể chỉ sử dụng SSD để mở rộng lưu trữ trong khi hệ thống khởi động từ thẻ Micro SD
• Đèn LED báo trạng thái: Đèn nguồn – PWR và đèn hoạt động của ổ SSD – ACT

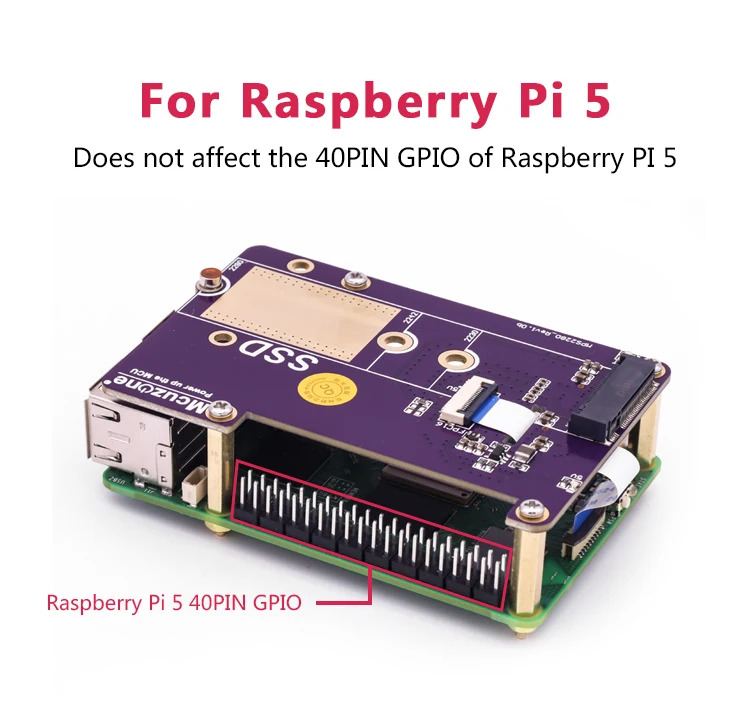

• Linh kiện chất lượng cao: Sử dụng linh kiện điện tử chất lượng cao, được mạ vàng, sản xuất không chì. Bốn lỗ cố định kích thước M2.5, thiết kế lõm phía trên bảng cho phép kết nối và sử dụng đầy đủ 40 chân GPIO.

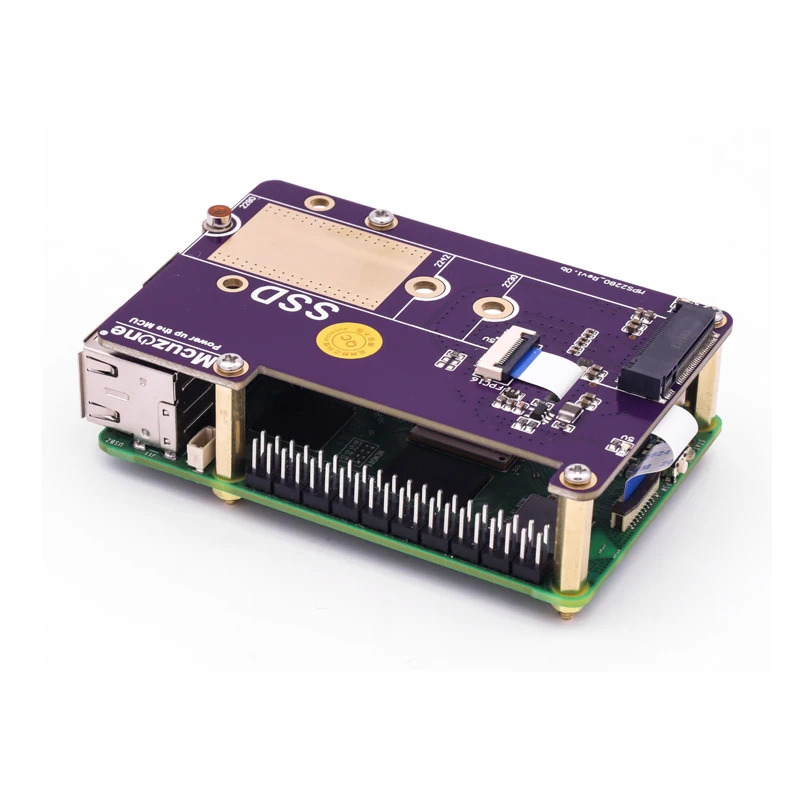

Thiết kế cho Raspberry Pi 5, khoét lõm bo mạch để sử dụng đủ 40 chân GPIO

Hướng dẫn sử dụng Adapter PCIe sang M.2 NVMe của MCU Zone

1. Khởi động từ thẻ nhớ MicroSD, SSD đóng vai trò lưu trữ

Mở config.txt và thêm hai dòng sau vào cuối:

dtparam=nvme
dtparam=pciex1 Gen=3

Dòng thứ hai được sử dụng để thiết lập chế độ giao diện. Chế độ Gen2 băng thông là 5Gbps và băng thông chế độ Gen3 là 8Gbps. Nếu không đặt thì mặc định là Gen2.

2. Khởi động Raspberry Pi từ SSD

• Bước 1: Thiết lập khởi động từ SSD qua lệnh

sudo rpi-eeprom-config --edit

Sửa BOOT ORDER thành BOOT ORDER=0xf416

Kích hoạt PCIE PROBE với tham số PCIE PROBE=1

Sau đó lưu và khởi động lại Raspberry Pi

• Bước 2: Cài hệ điều hành vào SSD: Bạn có thể sử dụng các công cụ quen thuộc như Raspberry Pi Imager, Balena Etcher, …. để cài hệ điều hành. Xem thêm Hướng dẫn chọn và cài hệ điều hành trên Raspberry Pi.

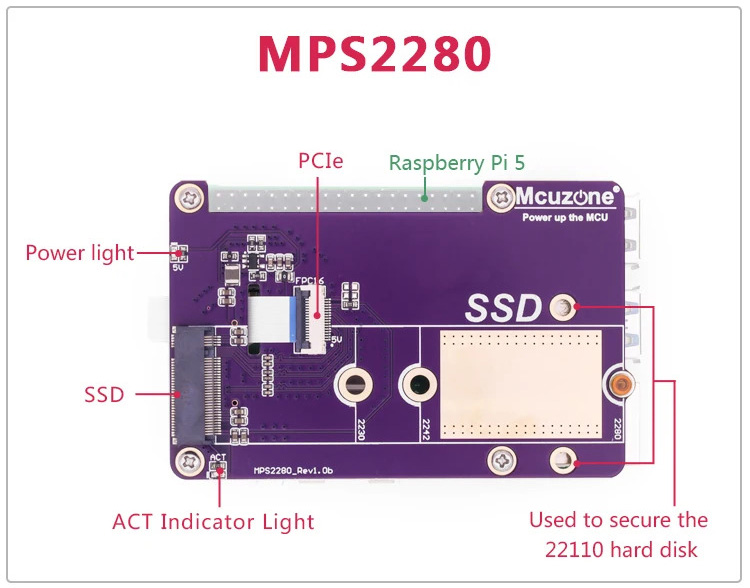

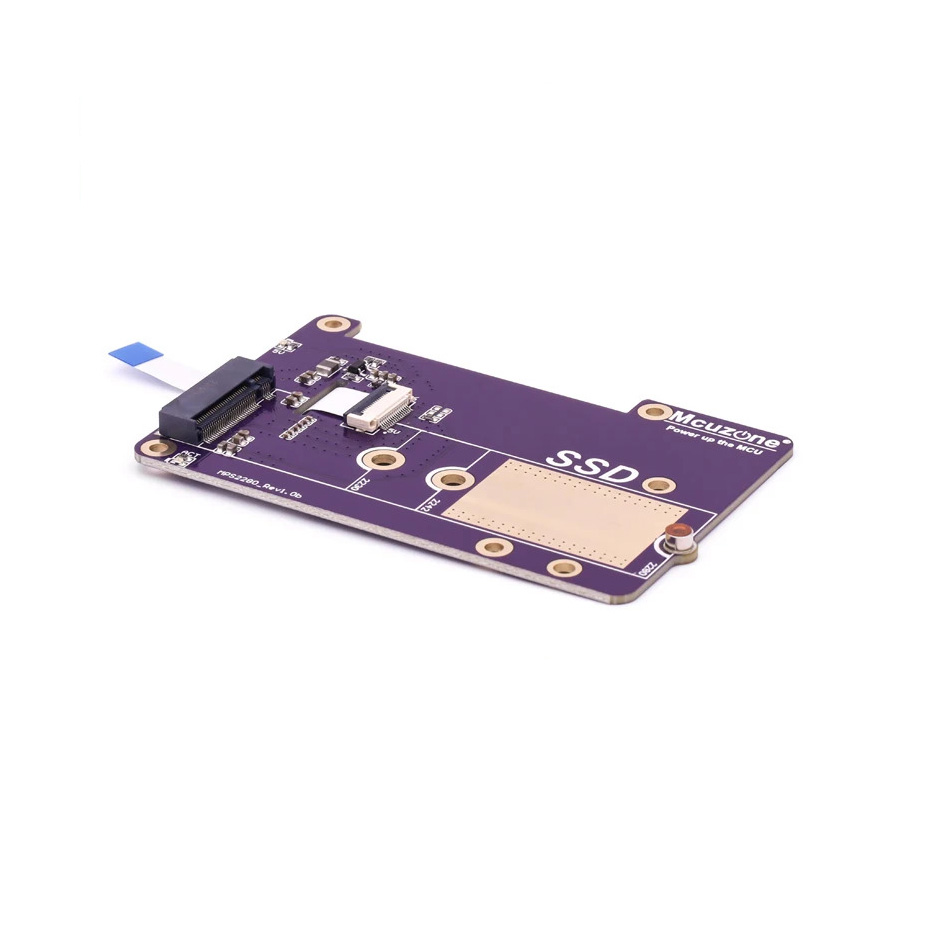

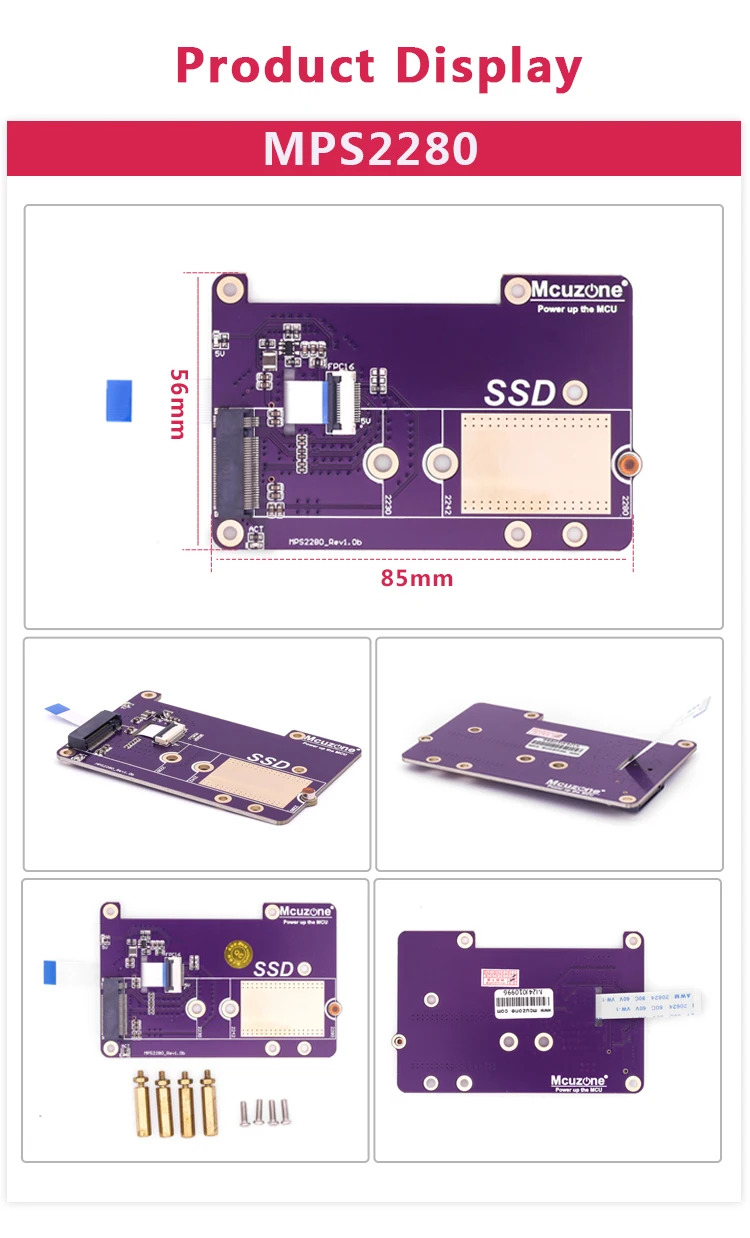

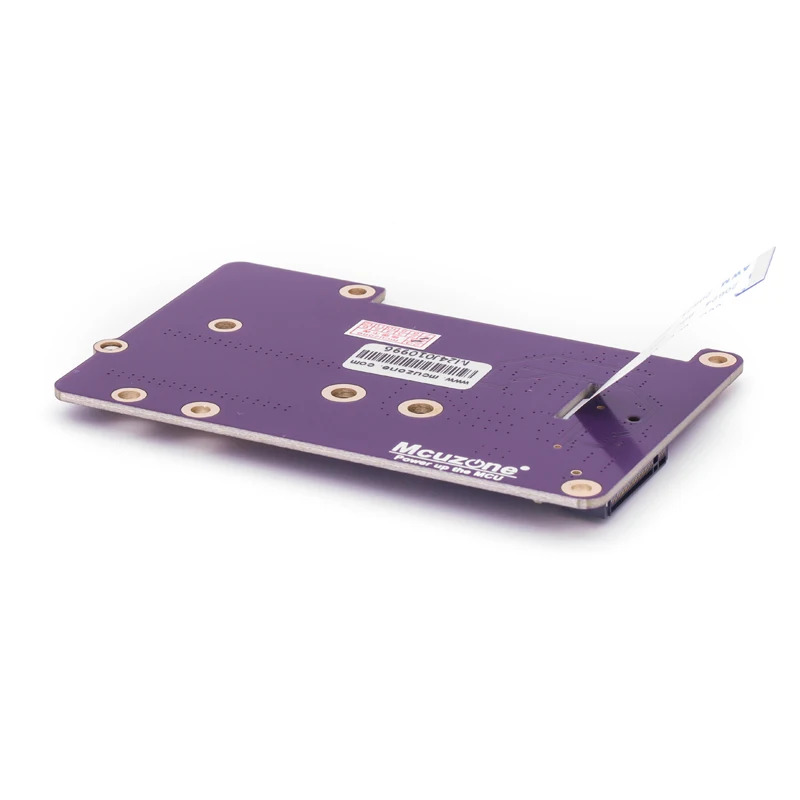

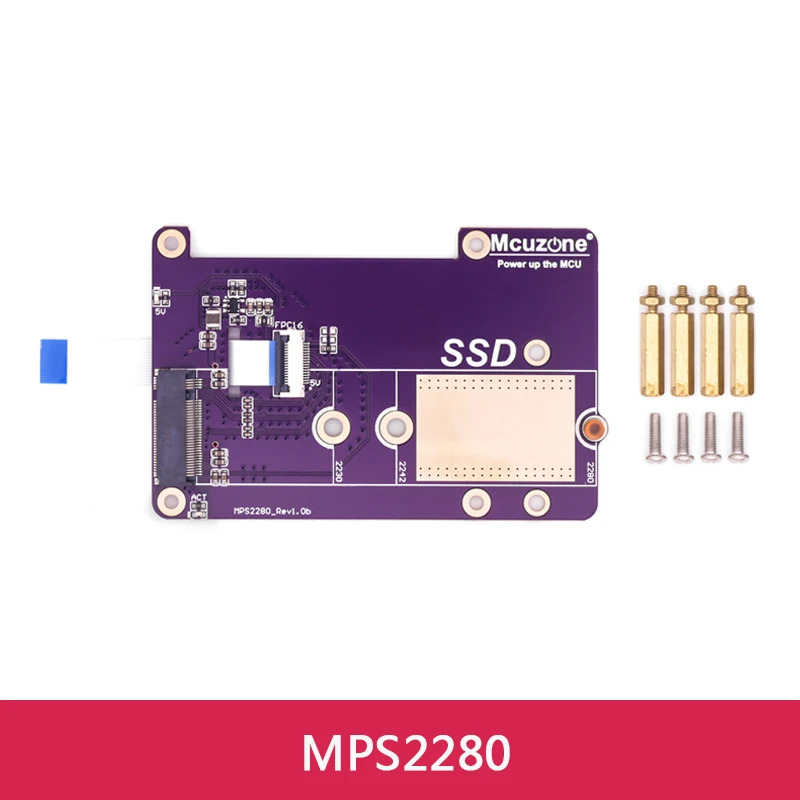

Hình ảnh và kích thước Adapter PCIe sang M.2 NVMe của MCU Zone
